Розглядаємо запобіжники та реле в автомобілі Skoda Oktavia A7 випущені у 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках.

Запобіжники та реле в салоні Skoda Oktavia A7

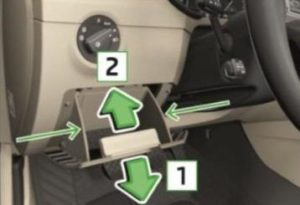

Монтажний блок у салоні розташований у нижній частині панелі керування з боку водія. Для доступу необхідно зняти скриньку для дрібних речей.

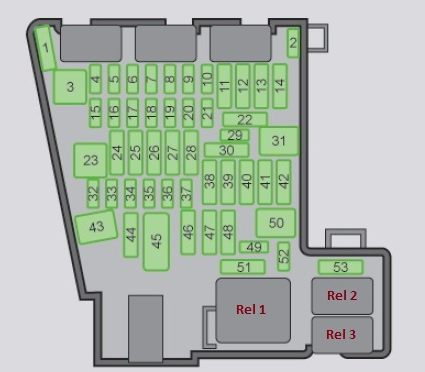

Схема блоку запобіжників та реле Шкода Октавія А7

Опис (автомобілі до 2018 року випуску)

F1Не використовується
F2Не використовується
F3Не використовується
F4Не використовується
F55А діагностика інтерфейсу інформаційної шини
F65А датчик пристрою спостереження за внутрішнім простором а/м-, датчик нахилу а/м
F710А реле обігріву заднього скла, блок управління обігрівача, блок управління кондиціонера-, блок управління системи клімат-контроль, блок управління датчиків преселектора, реле обігріву переднього скла, радіоприймач незалежного обігрівача
F810А штекерне з’єднання, 16-контактне на гнізді для діагностичної установки, датчик вологості повітря датчик розпізнавання вологості повітря, дощу та світла, вимикач світла фар
F915А блок керування повного приводу
F1010А блок керування мультимедійної системи
F1125А блок керування обігрівом задніх сидінь
F1220А блок управління інформаційною електронікою
F1325А блок керування перемикача переднього лівого ременя безпеки
F1430А блок управління вентилятором для впуску свіжого повітря
F1510А блок керування електронним замком кермової колонки
F167,5А підготовка для мобільного телефону / 5А двоходовий підсилювач сигналу мобільної радіостанції
F175А блок управління в комбінованих приладах
F18Резерв
F197,5А інтерфейс доступу та системи запуску
F205А 7блок управління електронікою рульової колонки
F21Резерв
F2230А блок керування заднього капот
F2340А блок управління електричною бортовою мережею а/м
F2430А блок керування відкидного даху, блок керування шторки даху
F2530А блок керування дверима, сторона водія, мотор електроприводу заднього лівого склопідйомника
F2625А блок управління електричною бортовою мережею а/м (у а/м із системою підігріву сидінь)
F2730А блок керування цифровою аудіосистемою
F2820А блок керування розпізнаванням причепа
F29Резерв
F30Резерв
F3140А блок управління електричною бортовою мережею а/м
F327,5А блок управління помічника паркування, блок управління парк-асистента
F335А сигналізатор відключення системи Airbag на стороні переднього пасажира, блок управління системи Airbag
F347,5А вимикач фар -Е1-, вимикач ліхтарів заднього ходу -F4-, датчик тиску в контурі охолодження, блок управління обігріву задніх сидінь, внутрішнє дзеркало заднього виду з автоматичним затемненням -, інвертор з розеткою, 12 В-230 В-, підготовка для встановлення звуку
F3535А штекерне з’єднання, 16-контактне, на гнізді діагностики орган управління кута нахилу фар, лівий сервомотор регулювання кута нахилу фар, правий сервомотор регулювання кута нахилу фар, блок керування ліхтаря освітлення дороги при повороті та регулювання кута нахилу фар, передня камера
F3610А Права фара
F3710А Ліва фара
F3820А блок керування розпізнаванням причепа
F3930А блок керування дверима, сторона переднього пасажира, мотор електроприводу заднього правого склопідйомника
F4020А Запобіжник прикурювача октавію а7 , розетка 12 В
F41Резерв
F4240А блок управління електричною бортовою мережею а/м
F4340А блок управління електричною бортовою мережею а/м
F4430А блок керування розпізнаванням причепа
F4530А термозапобіжник регулятора сидіння водія
F4630А інвертор з розеткою, 12 В-230 В
F4715А електродвигун склоочисника заднього скла
F48Резерв
F495А реле стартера 1, реле стартера 2, датчик положення педалі зчеплення
F50Резерв
F5125А блок управління натягувача переднього правого ременя безпеки
F52Резерв
F5330А заднє скло, що обігрівається

Реле

  • Rel 1 — Реле роз’єму живлення 15
  • Rel 2 — Реле пристрою для обігріву заднього скла
  • Rel 3 – Реле навантаження

Опис (автомобілі з 2018 року випуску)

  1. Не використовується
  2. Не використовується
  3. Не використовується
  4. Підігрів рульового колеса
  5. Шина даних
  6. Датчик сигналізації
  7. Кліматична установка, обігрівач, приймач дистанційного керування автономного обігрівача, автоматична коробка передач, реле обігріву заднього скла, блокування вилучення ключа із замку запалювання (а/м з АКП)
  8. Перемикач освітлення, датчик дощу, діагностичний роз’єм, декоративне підсвічування, блок керування передніх фар
  9. Повний привід
  10. Дисплей системи Infotainment
  11. Освітлення зліва
  12. Система Infotainment
  13. Переднатягувач ременя безпеки водія
  14. Вентилятор кліматичної установки та обігрівача
  15. Електропривод регулювання кермової колонки
  16. Phonebox, бездротова підзарядка телефону
  17. Комбінація приладів, аварійний виклик
  18. Камера заднього виду
  19. Система KESSY
  20. Підрульовий перемикач
  21. Адаптивні амортизатори
  22. Тягово-зчіпний пристрій
  23. Підйомно-зсувний люк
  24. Світло праворуч
  25. Центральний замок: передні ліві двері, склопідйомники зліва, ліве зовнішнє дзеркало заднього виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента
  26. Передні сидіння з підігрівом
  27. Освітлення салону
  28. Тягово-зчіпний пристрій
  29. Система SCR (AdBlue®)
  30. Задні сидіння, що обігріваються
  31. Не використовується
  32. Система допомоги при паркуванні, асистент рулювання при паркуванні
  33. Подушка безпеки, вимикач аварійної світлової сигналізації
  34. ASR, ESC, система контролю тиску в шинах, кліматична установка, вимикач ліхтарів заднього ходу, дзеркала з автоматичним затемненням, система СТАРТ-СТОП, підігрів задніх сидінь, симпозер
  35. Коректор фар, діагностичний роз’єм, датчик (камера) за вітровим склом, радарний датчик
  36. Права фара
  37. Ліва фара
  38. Тягово-зчіпний пристрій
  39. Центральний замок: передні праві двері, склопідйомники праворуч, праве зовнішнє дзеркало заднього виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента
  40. Розетки 12 В (прикурювачі)
  41. Натягувач ременя безпеки переднього пасажира
  42. Центральний замок: задні двері, омивач фар, омивач скла
  43. Підсилювач аудіосистеми
  44. Тягово-зчіпний пристрій
  45. Електроприводи регулювання сидінь
  46. Розетки 230 В
  47. Склоочисник заднього скла
  48. Помічник контролю сліпих зон
  49. Пуск двигуна, вимикач педалі зчеплення
  50. Відкривання кришки багажного відсіку
  51. Система SCR (AdBlue®)
  52. Розетка USB
  53. Обігрів заднього скла

Запобіжники та реле під капотом Skoda Oktavia A7

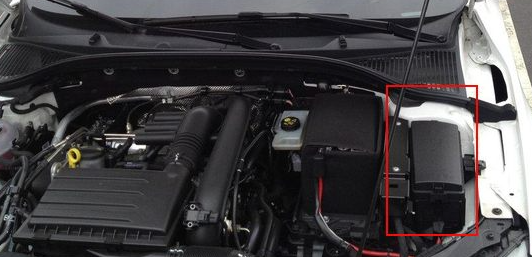

Блок у підкапотному просторі розташований з боку водія біля крила.

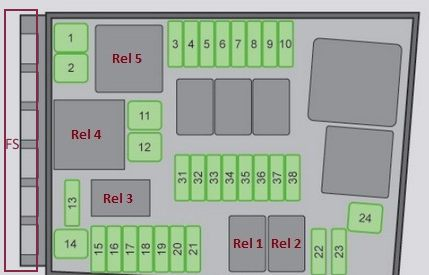

Схема блоку запобіжників та реле під капотом Шкода Октавія А7

FS – блок плавких вставок високої потужності

Опис (автомобілі до 2018 року випуску)

F120А/40А блок управління пристроєм (автоматична КП з автоматичним регулюванням відстані)
F240А блок керування пристроєм ABS
F320А/30А Блок керування двигуном
F45А/ 10А електроніка двигуна, реле низької теплопродуктивності
F510А реле вимикання запалювання, електроніка двигуна
F65А вимикач педалі гальма
F75А запірний клапан ОЖ , клапан ОЖ КП (код двигуна CJSA, CJSB, СНОВ) / 10А електроніка двигуна (код двигуна CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F810А лямбда-зонд, лямбда-зонд після каталізатора (у коду двигуна CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд після каталізатора -G130- (у коду двигуна СІРА,
F95А блок управління тимчасової автоматики розжарювання -Л 79-, опалювальний опір вентиляції піддона картера двигуна -N79- (у дизельних двигунів) / 10А Електроніка двигуна (у коду двигуна CJSA, CJSB, СННВ) / 20А запалювання (у буквених позначень двигуна CJZB, C
F1015А реле паливного насоса (у бензинових двигунів) / 20А блок керування паливного насоса (у дизельних двигунів)
F1140А нагрівальний елемент додаткового повітряного обігрівача
F1240А нагрівальний елемент, додаткового повітряного обігрівача
F1315А/30А мехатроніка КП із подвійним зчепленням КП
F1430А реле обігріву лобового скла skoda oktavia a7
F1520А реле високотонного звукового сигналу, високотонний звуковий сигнал, звуковий сигнал низького тону
F1620А реле вимикання запалювання
F177,5А головне реле, блок керування двигуна, блок керування ABS
F185А діагностика інтерфейсу інформаційної шини (у а/м без незалежного опалення без системи старт-стоп), блок керування та контролю акумулятора (у а/м з незалежним опаленням із системою старт-стоп)
F1930А блок управління електродвигуном склоочисників
F2010А звуковий сигнал протиугінного пристрою
F2120А блок керування пристроєм ABS
F225А блок керування двигуном
F2330А стартер
F2440А нагрівальний елемент додаткового повітряного обігрівача
F25–
F26–
F27–
F28–
F29–
F30–
F3115А вакуум-насос гальмівного приводу
F32–
F33–
F3430А реле 2 обігріву лобового скла
F35–
F36–
F3720А блок управління додатковим обігрівачем -J364-
F38–

Реле

  • Rel 1 – Реле запуску 1
  • Rel 2 – Реле запуску 2
  • Rel 3 – Реле звукового сигналу
  • Rel 4 – Реле для більшої теплопродуктивності
  • Rel 5 – Головне реле

Опис (автомобілі з 2018 року випуску)

  1. ESC, ABS, гальмо стоянки
  2. ESC, ABS
  3. Система керування двигуна
  4. Вентилятор радіатора, датчик температури масла, витратомір повітря, регулятор тиску палива, електричний додатковий обігрівач, регулятор тиску масла, клапан рециркуляції ОГ, система попереднього розжарювання, SCR (AdBlue®)
  5. Запалювання, котушка реле CNG, форсунки, клапан дозування палива
  6. Датчик тиску в гальмівній системі
  7. Насос охолоджуючої рідини, жалюзі радіатора, регулятор тиску масла, регулятор тиску масла КП, нагрівач
    вентиляції картера
  8. Лямбда-зонд
  9. Запалювання, заслінка ОГ
  10. Паливний насос, запалювання
  11. Додатковий електричний обігрівач
  12. Додатковий електричний обігрівач
  13. Обігрів вітрового скла – зліва
  14. Обігрів вітрового скла – праворуч
  15. Звуковий сигнал
  16. Запалювання, паливний насос, реле стиснутого газу
  17. ABS, ESC, блок керування двигуна, реле обігріву вітрового скла
  18. Шина даних, модуль даних АКБ
  19. Склоочисник вітрового скла
  20. Протиугінна сигналізація
  21. Автоматична коробка передач
  22. Система керування двигуна
  23. Стартер
  24. Додатковий електричний обігрівач
  25. Резерв
  26. Резерв
  27. Резерв
  28. Резерв
  29. Резерв
  30. Резерв
  31. Вакуумний насос гальмівної системи
  32. Не використовується
  33. Масляний насос АКП
  34. Міжколесний диференціал передньої осі
  35. Не використовується
  36. Не використовується
  37. Автономний обігрівач
  38. Не використовується
