Розглянуто запобіжники та реле в автомобілі Skoda Oktavia A4 (Oktavia Tour) з бензиновими, дизельними двигунами з 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 років випуску.
Блок запобіжників у салоні Skoda Oktavia A4 (Oktavia Tour)

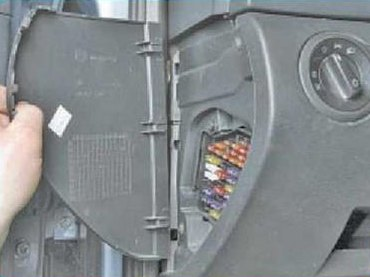

Монтажний блок запобіжників розташований з торця панелі керування з боку водія. Монтажний блок закритий пластиковою кришкою, на звороті якої є схема із призначенням запобіжників.

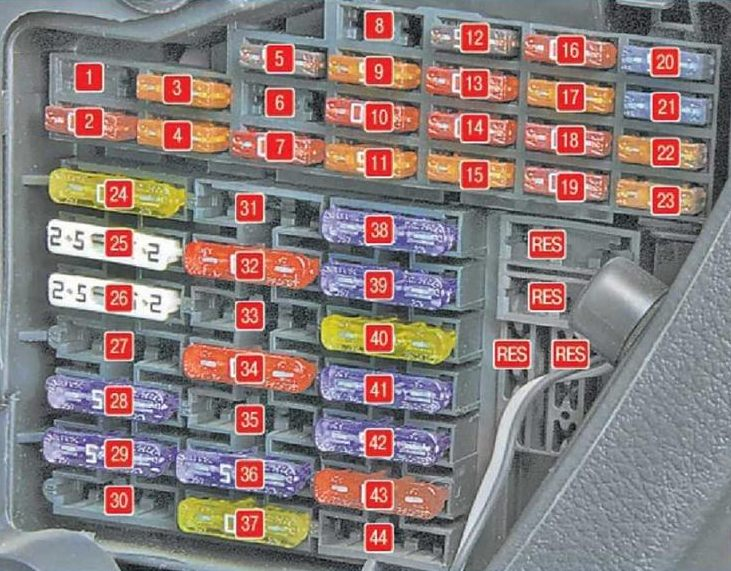

Схема блоку запобіжників у салоні Шкода Октавія
Опис запобіжників
| Номер | Сила струму,А | Колір | Призначення запобіжника |
| 1 | 10 | Червоний | Обігрів дзеркал, реле прикурювача |
| 2 | 10 | Червоний | Покажчики повороту |
| 3 | 5 | Світло-коричневий | Лампа освітлення речової скриньки |
| 4 | 5 | Світло-коричневий | Лампи ліхтаря освітлення номерний знак |
| 5 | 7,5 | Коричневий | Обігрів сидінь, обігрів зовнішніх дзеркал |
| 6 | 5 | Світло-коричневий | Блок керування центральним замком |
| 7 | 10 | Червоний | Задні ліхтарі, датчики системи допомоги під час паркування |
| 8 | 5 | Світло-коричневий | Телефон |
| 9 | 5 | Світло-коричневий | Блок керування ABS, ESP |
| 10 | 10 | Червоний | Запалювання |
| 11 | 5 | Світло-коричневий | Комбінація приладів |
| 12 | 7,5 | Коричневий | Діагностичний роз’єм |
| 13 | 10 | Червоний | Стоп-сигнали |
| 14 | 10 | Червоний | Блок керування освітленням салону |
| 15 | 5 | Світло-коричневий | Комбінація приладів |
| 16 | 10 | Червоний | Кондиціонер |
| 17 | 5/30 | Світло-коричневий/зелений | Обігрів жиклерів омивачів |
| 18 | 10 | Червоний | Лампа правої фари далекого світла |
| 19 | 10 | Червоний | Лампа лівої фари далекого світла |
| 20 | 15 | Синій | Лампа правої фари ближнього світла, електрокоректор світла фар |
| 21 | 15 | Синій | Лампа лівої фари ближнього світла |
| 22 | 5 | Світло-коричневий | Лампа правого заднього габаритного ліхтаря |
| 23 | 5 | Світло-коричневий | Лампа лівого заднього габаритного ліхтаря |
| 24 | 20 | Жовтий | Склоочисник вітрового скла |
| 25 | 25 | Білий | Вентилятор системи опалення |
| 26 | 25 | Білий | Обігрів скла двері задка |
| 27 | 15 | Синій | Склоочисник скла двері задка |
| 28 | 15 | Синій | Реле паливного насосу |
| 29 | 15/10 | Синій/червоний | Електронний блок керування двигуном |
| 30 | 20 | Жовтий | Електропривод люка даху |
| 31 | – | – | Резерв |
| 32 | 10,30 | Червоний, зелений | Паливні форсунки |
| 33 | 20 | Жовтий | Омивачі фар |
| 34 | 10 | Червоний | Електронний блок керування двигуном |
| 35 | 30 | Зелений | Штепсельна розетка у багажнику |
| 36 | 15 | Синій | Протитуманні ліхтарі |
| 37 | 20/5 | Жовтий/світло-коричневий | Електронний блок керування двигуном |
| 38 | 15 | Синій | Блок управління центральним замком, лампа освітлення багажного відділення |
| 39 | 15 | Синій | Аварійна світлова сигналізація |
| 40 | 20 | Жовтий | Звуковий сигнал |
| 41 | 15 | Синій | Запобіжник прикурювача шкода октавія тур |
| 42 | 15 | Синій | Аудіосистема, телефон |
| 43 | 10 | Червоний | Електронний блок керування двигуном |
| 44 | 15 | Синій | Обігрів сидінь |
| RES | – | – | Резерв |
Реле в салоні Шкода Октавія а4

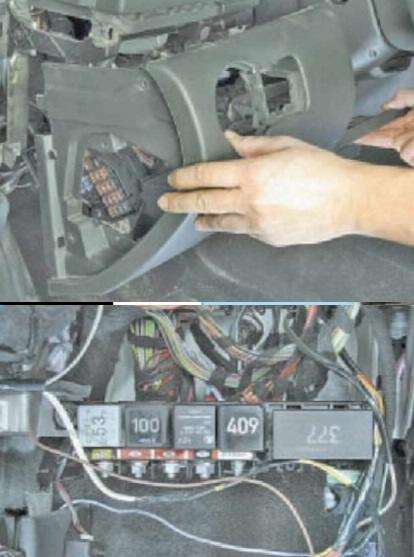

Монтажний блок із реле розташований під облицювальною кришкою на панелі керування. Для доступу потрібно зняти кришку.
Схема блоку реле в салоні Шкода Октавія Тур

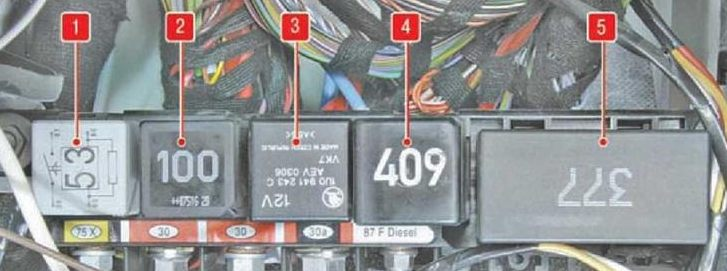

- реле звукового сигналу;
- комутаційне реле;
- підсилювач освітлення;
- реле паливного насосу;
- блок керування роботою склоочисника.
Блок запобіжників та реле в моторному відсіку Skoda Oktavia A4 (Oktavia Tour)

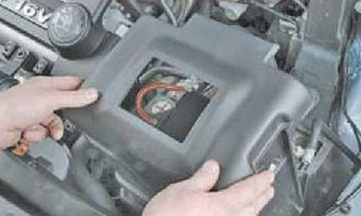

Плавкі перемички та запобіжники у монтажному блоці, розташованому в моторному відсіку Skoda Oktavia A4, Oktavia Tour знаходяться на АКБ під кришкою.

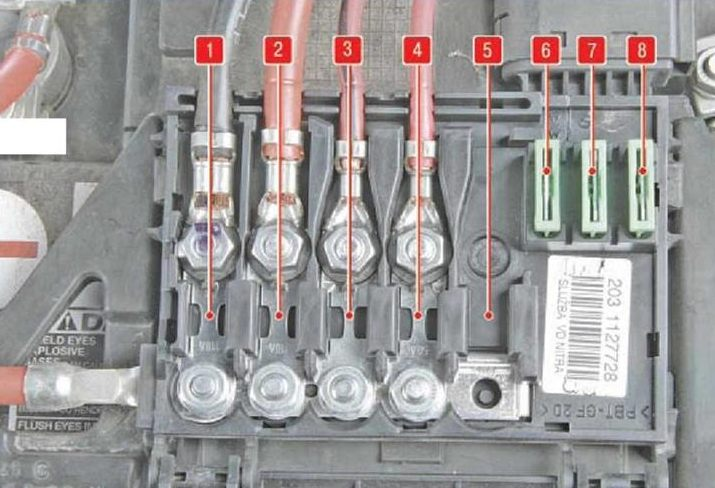

Опис плавких перемичок та запобіжників
| Номер запобіжника | Сила струму,А | Колірзапобіжника | Ланцюг, що захищається |
| 1 | 110/150 | – | Генератор |
| 2 | 110 | – | Блок керування освітленням салону |
| 3 | 40/50 | – | Електродвигун системи охолодження двигуна |
| 4 | 50 | – | Електронний блок керування |
| 5 | 50 | – | Свічки розжарювання дизельних двигунів |
| 6 | 30 | Зелений | Електродвигун системи охолодження двигуна |
| 7 | 30 | Зелений | Блок керування ABS |
| 8 | 30 | Зелений | Блок керування ABS |
