Розглядаємо запобіжники та реле в автомобілі Skoda Kodiaq випущені у 2016, 2017, 2018, 2019, 2020, 2021 роках з бензиновими та дизельними двигунами.

Запобіжники та реле в салоні Skoda Kodiaq

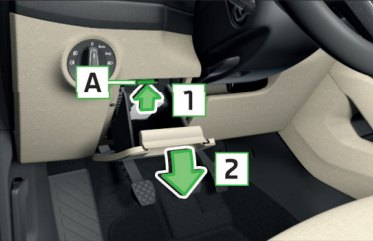

Блок запобіжників та реле розташований у нижній частині панелі керування з боку водія. Для доступу до блоку необхідно витягти ящик рукавички, як показано на фото.

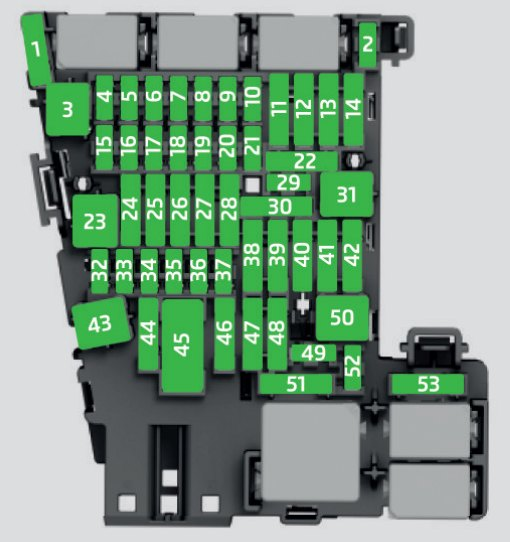

Схема блоку запобіжників та реле в салоні Шкода Кодіак

Опис

  1. SCR (AdBlue®)
  2. Підігрів рульового колеса
  3. Не використовується
  4. Охоронна сигналізація
  5. Шина даних
  6. Автоматична коробка передач
  7. Кліматична установка, приймач дистанційного пульта управління автономного обігрівача, обігрів заднього скла, обігрів вітрового скла, кліматичне встановлення задньої частини салону, контроль тиску в шинах
  8. Перемикач освітлення, датчик дощу, гальмо стоянки, естетичне підсвічування, датчик охоронної сигналізації, фари
  9. Підрульовий перемикач
  10. Дисплей системи Infotainment
  11. Освітлення зліва
  12. Система Infotainment
  13. Переднатягувач ременя безпеки – ліва сторона
  14. Вентилятор кліматичної установки та обігрівача
  15. Електропривод регулювання кермової колонки
  16. Роз’єми USB, діагностичний роз’єм, Phonebox
  17. Комбінація приладів, аварійний виклик
  18. Камера заднього виду
  19. Система KESSY
  20. Система SCR (AdBlue®), гальмівна система
  21. Повний привід
  22. Тягово – зчіпний пристрій
  23. Підйомно – зсувний люк
  24. Світло праворуч
  25. Центральний замок: передні та задні двері з лівого боку, склопідйомники зліва, ліве зовнішнє дзеркало заднього виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента
  26. Підігрів передніх сидінь
  27. Освітлення салону
  28. Тягово – зчіпний пристрій
  29. Не використовується
  30. Регулювання амортизаторів
  31. Відкривання кришки багажного відсіку
  32. Система допомоги при паркуванні, помічник рулювання при паркуванні, помічник виїзду з паркування з контролем «сліпих зон»
  33. Подушка безпеки
  34. Кліматична установка, вимикач ліхтарів заднього ходу, дзеркала з автоматичним затемненням, підігрів сидінь, гальмо стоянки, перемикач зовнішнього освітлення, панель перемикачів, електричний додатковий обігрівач,
    розетки USB
  35. Діагностичний роз’єм, камера, радарний датчик
  36. Світлодіодна фара – права
  37. Світлодіодна фара – ліва
  38. Тягово – зчіпний пристрій
  39. Центральний замок: передні та задні двері з правого боку, склопідйомники праворуч, праве зовнішнє дзеркало заднього
    виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента
  40. Запобіжник прикурювача Шкода Кодіак , Розетка 12 В
  41. Переднатягувачі ременів безпеки – права сторона
  42. Механізм блокування кришки багажного відсіку, омивач фар, омивач вітрового та заднього скла
  43. Підсилювач аудіосистеми
  44. Тягово-зчіпний пристрій
  45. Елементи управління електроустаткування сидіння водія
  46. Розетка 230 В
  47. Склоочисник заднього скла
  48. Генератор звуку спортивного автомобіля
  49. Пуск двигуна, вимикач педалі зчеплення
  50. Не використовується
  51. Підігрів заднього сидіння
  52. Підігрів передніх сидінь
  53. Обігрів заднього скла

Запобіжники та реле під капотом Skoda Kodiaq

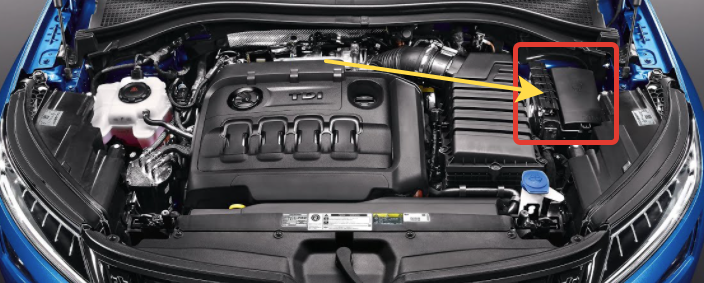

Монтажний блок розташований з боку водія, дивіться на фото нижче. Блок закритий захисною кришкою, на внутрішній стороні якої є схема блоку.

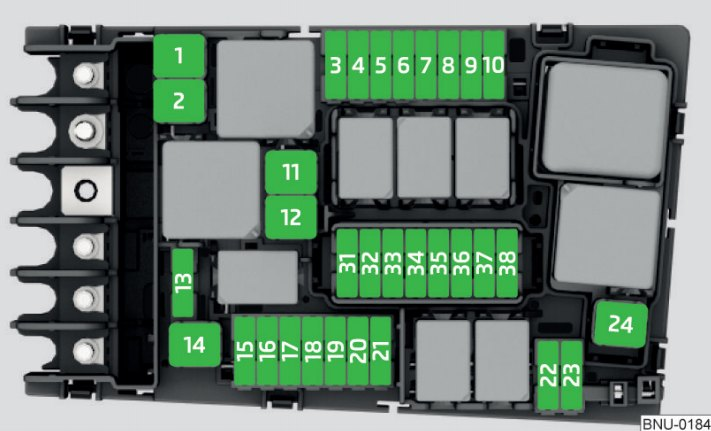

Схема блоку реле та запобіжників під капотом Шкода Кодіак

Опис

  1. ESC, гальмо стоянки
  2. ESC
  3. Система керування двигуна
  4. Вентилятор радіатора, регулятор тиску палива, додатковий електричний обігрівач, система попереднього розжарювання, витратомір повітря, гальмівна система, компоненти двигуна
  5. Запалювання, паливний насос, датчик рівня та температури масла, компоненти двигуна
  6. Датчик тиску в гальмівній системі
  7. Насос охолоджуючої рідини, заслінка відпрацьованих газів, підігрів системи вентиляції картера, компоненти двигуна
  8. Лямбда-зонд, датчик NOx та фільтр сажі
  9. Насос системи охолодження, запалювання, компоненти двигуна
  10. Паливний насос
  11. Додатковий електричний обігрівач, обігрів вітрового скла
  12. Додатковий електричний обігрівач
  13. Масляний насос АКП
  14. Не використовується
  15. Звуковий сигнал
  16. Запалювання
  17. ESC, система керування двигуна, котушка головного реле
  18. Шина даних, модуль даних АКБ
  19. Склоочисник вітрового скла
  20. Не використовується
  21. Автоматична коробка передач
  22. Система керування двигуна
  23. Стартер
  24. Додатковий електричний обігрівач
  25. Не використовується
  26. Не використовується
  27. Автоматична коробка передач
  28. Не використовується
Запобіжники та реле Skoda Kodiaq. Схема запобіжників Skoda Kodiaq.
