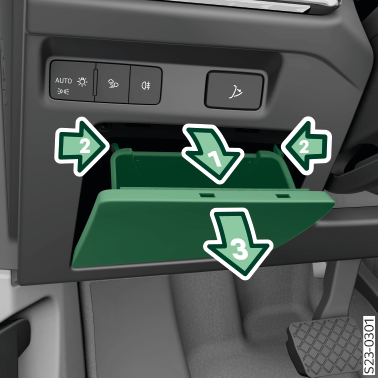

Заміна запобіжників – лівостороннє кермове керування
- Відкрийте відділення для речей з боку водія.
- Стиснути й утримувати стиснутими фіксувальні виступи.
- Відкрити відділення для речей.
- Замініть запобіжник.
- Закрити відділення для речей.

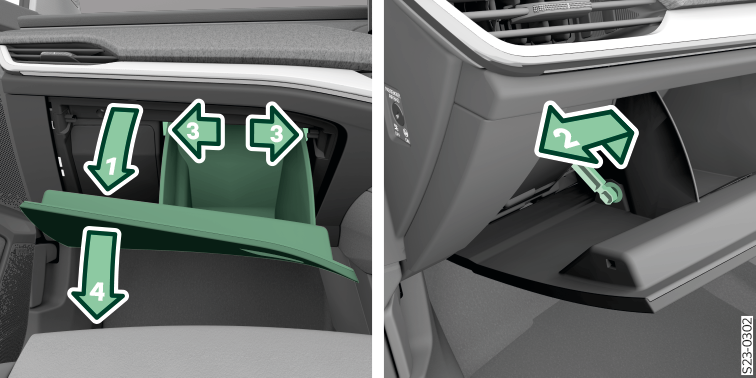

Доступ до запобіжників — правостороннє кермове керування
- Відкрийте відділення для речей на стороні переднього пасажира.
- Послабте гальмівний шток відділення для речей.
- Стиснути й утримувати стиснутими фіксувальні виступи.
- Відкрити відділення для речей.
Заміна запобіжників – правостороннє кермове керування

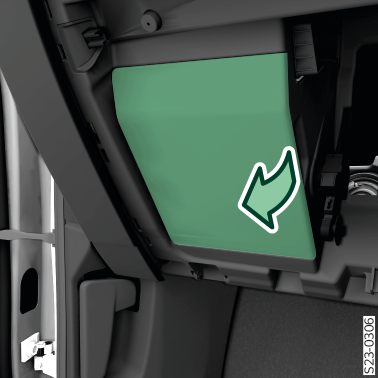

- Відкрийте кришку коробки запобіжників.
- Замініть запобіжник.
- Закрийте кришку коробки запобіжників.
- Вставте й зафіксуйте гальмівний шток.
- Закрити відділення для речей.

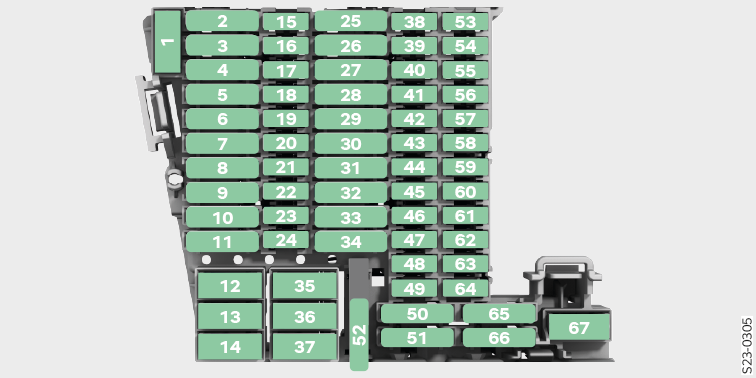

Огляд запобіжників
| Номер запобіжників | Споживач |
|---|---|
| 1 | Розетка 230 В |
| 2 | Подушки безпеки |
| 3 | Тягово-зчіпний пристрій |
| 4 | Передня камера для допоміжних систем |
| 5 | Зовнішнє освітлення автомобіля позаду |
| 6 | Внутрішнє освітлення, освітлення решітки радіатора |
| 7 | Підігрів передніх сидінь |
| 8 | Підйомно-зсувний дах |
| 9 | Склопідйомник (ліва сторона автомобіля), центральний замок (ліва сторона автомобіля), ліве зовнішнє дзеркало (обігрів, функція складання, регулювання поверхні дзеркала), електричне блокування від дітей (ліва сторона автомобіля) |
| 11 | Тягово-зчіпний пристрій |
| 13 | Центральний замок (задні двері й кришка багажника), система омивання скла, система очищення фар, функція повороту передніх фар |
| 14 | Музичний посилювач |
| 17 | Радарні датчики позаду, система допомоги при паркуванні, система допомоги в керуванні при паркуванні |
| 18 | Замок кермової колонки, KESSY (система блокування без ключа), безконтактне управління кришкою багажника |
| 19 | Панель приладів, екстрений виклик, онлайн-служби |
| 20 | Передні порти Phone box, USB |
| 21 | Камера заднього виду, система огляду зони навколо автомобіля (Top View) |
| 22 | Система управління двигуном |
| 23 | Комунікаційна система |
| 25 | Пасок безпеки водія |
| 26 | Склопідйомник (права сторона автомобіля), центральний замок (права сторона автомобіля), праве зовнішнє дзеркало (обігрів, функція складання, регулювання поверхні дзеркала), електричне блокування від дітей (права сторона автомобіля) |
| 27 | Пасок безпеки пасажира справа від водія |
| 28 | Система управління високовольтною акумуляторною батареєю — безпечне вимикання високовольтної системиЗаміну запобіжника можна здійснювати тільки в спеціалізованій точці обслуговування. |
| 29 | Тягово-зчіпний пристрій |
| 30 | Інформаційно-командна система |
| 31 | Тягово-зчіпний пристрій |
| 32 | Зовнішнє освітлення автомобіля позаду, ліхтар стоп-сигналу, розташований у верхній частині кузова, ліхтар освітлення номерного знаку |
| 34 | Обігрів/кондиціонер |
| 35 | Підігрів сидінь ззаду |
| 36 | Вентилятор обігріву/кондиціонування |
| 37 | Електрична кришка багажника |
| 38 | Вентиляція сидінь |
| 39 | Обігрів кермового колеса |
| 40 | Звуковий сигнал сигналізації |
| 41 | Шина даних |
| 42 | Управління коробкою передач, відображення режиму коробки передач |
| 43 | Передній кондиціонер, задній кондиціонер, підігрів заднього скла |
| 44 | Переднє внутрішнє освітлення, стоянкове гальмо, датчик дощу і світла, управління функцією освітлення, система сигналізації, діагностичний роз’єм, кнопкова панель на панелі приладів |
| 45 | Важіль керування під кермом |
| 46 | Екран інформаційно-командної системи, дисплей Head-up |
| 47 | Адаптивна система управління шасі (DCC) |
| 48 | USB позаду |
| 52 | Розетка на 12 В в багажному відділенні |
| 58 | USB позаду |
| 59 | Внутрішні дзеркала з автоматичним затемненням |
| 60 | Діагностичний роз’єм |
| 61 | Система приводу |
| 66 | Очищувач заднього скла |
| 67 | Підігрів заднього скла |
Схема реле Skoda Enyaq.

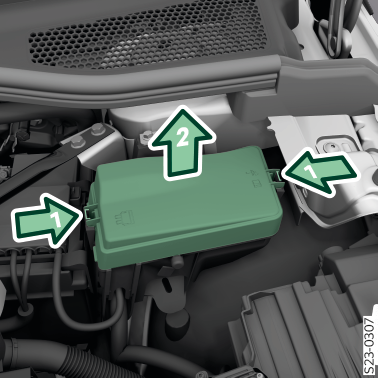

- Стиснути кнопки фіксації на кришці блоку запобіжників і утримувати стиснутими.
- Зніміть кришку.
- Замініть запобіжник.
- Встановіть кришку та зафіксуйте її.
ПРИМІТКА
Небезпека потрапляння води в блок запобіжників!
- Правильно встановіть кришку і надійно зафіксуйте.

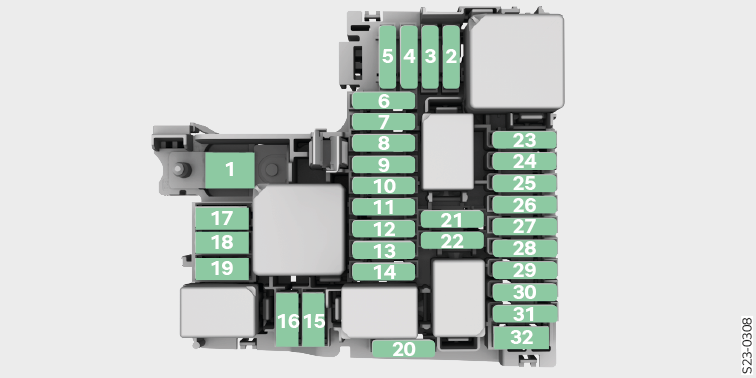

Огляд запобіжників
| Номер запобіжників | Споживач |
|---|---|
| 2 | Допоміжна система ESC, система управління BDM, навій головного реле |
| 3 | Зарядний пристрій високовольтної батареї, електропривод |
| 4 | Ліва передня фара |
| 5 | Права передня фара |
| 6 | Радарний датчик передній |
| 9 | Звуковий сигнал |
| 10 | Склоочисник лобового скла |
| 11 | Кондиціонер + підігрів |
| 12 | Звуковий генератор двигуна |
| 13 | Допоміжна система ESC |
| 15 | Допоміжна система ESC |
| 16 | Вентилятор радіатора |
| 17 | Підігрів лобового скла |
| 23 | Система управління двигуном |
| 24 | Вентилятор радіатора |
| 25 | Насос охолоджувальної рідини, електричний підігрів |
| 26 | Насос охолоджувальної рідини, жалюзі радіатора |
| 32 | Підсилювач гальмівного зусилля |
