Схема блоку запобіжників (розташування запобіжників), розташування та призначення запобіжників Skoda Citigo (2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).
Перевірка та заміна запобіжників
Окремі електричні ланцюги захищені запобіжниками.
- Перед заміною запобіжника вимкніть запалення та відповідного споживача.
- З’ясуйте, який запобіжник належить до непрацюючого компонента.
- Вийміть пластиковий затискач із кришки блоку запобіжників, надягніть його на відповідний запобіжник і витягніть.
- Запобіжник, що перегорів, можна визначити по смузі розплавленого металу. Замініть несправний запобіжник новим із такою ж силою струму.
Повідомлення
- Ніколи не «ремонтуйте» запобіжники, а також не замінюйте їх запобіжниками більшої сили струму – небезпека пожежі! Це також може спричинити пошкодження іншої частини електричної системи.
- Якщо вставлений запобіжник знову перегорить через короткий час, якнайшвидше зверніться до спеціалізованої майстерні ŠKODA для перевірки електричної системи.
- Ми рекомендуємо завжди мати при собі змінні запобіжники.

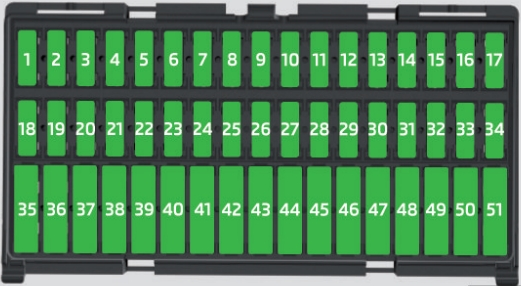

Блок запобіжників у салоні
Запобіжники на нижній стороні передньої панелі
Запобіжники розташовані під кермовим колесом на нижній стороні передньої панелі.
- Натисніть на фіксатор A.
- Посуньте кришку у напрямку стрілки.
- Зніміть скобу B.
- Використовуйте затискач, щоб витягнути запобіжник, а потім вставте новий запобіжник.
- Встановіть скобу у вихідне положення.
- Закрийте кришку в напрямку протилежному стрілці, до клацання.
| № | Споживач енергії |
|---|---|
| 1 | Кондиціонер, діагностичний роз’єм |
| 2 | Управління регулюванням кута нахилу фар, асистентом для паркування, регулювання дзеркала заднього виду за допомогою електричних зовнішніх дзеркал |
| 3 | АКПП, блок керування двигуном, гідропідсилювач керма, важіль керування під кермом, комбінація приладів |
| 4 | Повітряна подушка |
| 5 | Ліхтар заднього ходу |
| 6 | Задній двірник, омивач переднього та заднього вікон |
| 7 | Фара далекого світла – ліва сторона |
| 8 | Фара далекого світла – права сторона |
| 9 | Не призначено |
| 10 | Електричний обігрівач зовнішніх дзеркал, діагностичний порт |
| 11 | Не призначено |
| 12 | Освітлення автомобіля |
| 13 | Освітлення автомобіля |
| 14 | Освітлення автомобіля |
| 15 | Автомобіль із системою СТАРТ-СТОП: Радіо |
| Автомобіль без системи СТАРТ-СТОП: освітлення перемикачів, опалення, автоматична коробка передач, вимикач світла, підсвічування номерного знака | |
| 16 | Освітлення автомобіля |
| 17 | Склоочисник заднього скла |
| 18 | Панорамний дах |
| 19 | Система центрального замку |
| 20 | Обігрів заднього скла |
| 21 | Ліхтар заднього ходу |
| 22 | Клаксон |
| 23 | Стабілізатор напруги (для системи СТАРТ-СТОП) |
| 24 | Фари мигалки |
| 25 | Склоочисники |
| 26 | Радіо |
| 27 | Покажчики повороту, стоп-сигнали |
| 28 | Важіль селектора АКПП |
| 29 | Паливний насос |
| 30 | Блок керування двигуном, комбінація приладів, датчик дощу, важіль керування під кермом |
| 31 | Освітлення автомобіля |
| 32 | Центральна система управління |
| 33 | Освітлення автомобіля |
| 34 | Внутрішнє освітлення |
| 35 | Освітлення автомобіля |
| 36 | Освітлення автомобіля |
| 37 | ESC |
| 38 | Панель клавіш |
| 39 | Важіль керування під кермом, омивач переднього та заднього скла |
| 40 | Лямбда-зонд, вентилятор радіатора, газовий клапан, клапан тиску олії, клапан фільтра з активованим вугіллям |
| 41 рік | Вимикач педалі гальма, вентилятор системи охолодження |
| 42 | Система керування двигуном |
| 43 | Паливний насос |
| 44 | Інжекційні клапани |
| 45 | Котушки запалювання |
| 46 | Розетка 12 вольт |
| 47 | Повітродувка для кондиціювання / опалення |
| 48 | Обігрів сидінь |
| 49 | Електричні вікна |
| 50 | Освітлення автомобіля |
| 51 | Електричні склопідйомники |
Рекламні оголошення

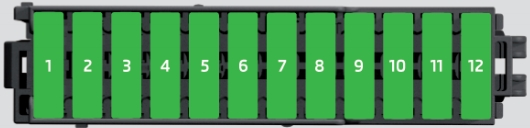

Запобіжники у панелі приладів
Запобіжники розташовані на лівій стороні панелі приладів за кришкою на автомобілях з системою СТАРТ-СТОП.
- Вставте шліцеву викрутку у виїмку A у кришці.
- Послабте кришку та зніміть її у напрямку стрілки.
- Замінити несправний запобіжник.
- Натисніть на кришку, поки вона не стане на місце.
| № | Споживач енергії |
|---|---|
| 1 | АБС/ESP |
| 2 | Приладовий щиток |
| 3 | Радіо |
| 4 | Перетворювач постійної напруги, пускач двигуна, штанга з кнопками |
| 5 | Система кондиціювання повітря |
| 6 | Не призначено |
| 7 | Не призначено |
| 8 | Не призначено |
| 9 | Освітлення автомобіля – права сторона |
| 10 | Освітлення автомобіля – ліва сторона |
| 11 | Стартер |
| 12 | Перетворювач напруги постійного струму в постійний, АБС, комбінація приладів, радіо |

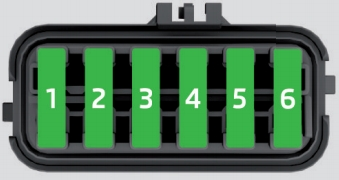

Блок запобіжників у моторному відсіку
Запобіжники розташовані під кришкою поруч із акумуляторною батареєю автомобіля.
- Одночасно натисніть клавіші 1 кришки.
- Натисніть на кришку у напрямку стрілки 2.
- Замінити несправний запобіжник.
- Натисніть на кришку до стрілки до клацання.
| № | Споживач енергії |
|---|---|
| 1 | АБС/ESP |
| 2 | Вентилятор радіатора |
| 3 | Система керування охолодженням, запалювання |
| 4 | АБС/ESP |
| 5 | Модуль даних батареї |
| 6 | Замок запалювання, стартер |
