Renault Trafic 3 го покоління випускався у 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 роках. У цій статті ми надамо опис запобіжників та реле Рено Трафік 3 зі схемами блоків, фотографіями та місцями їх розташування. Виділили запобіжник прикурювача.
Кількість запобіжників та реле та їх кількість у блоках може відрізнятись від зазначеного та залежить від року випуску та регіону поставки. Звіряйте інформацію з вашою технічною документацією.
Блоки в салоні

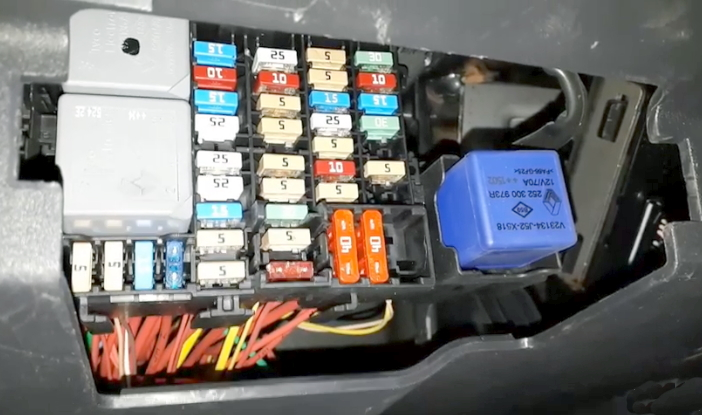

Блок запобіжників та реле

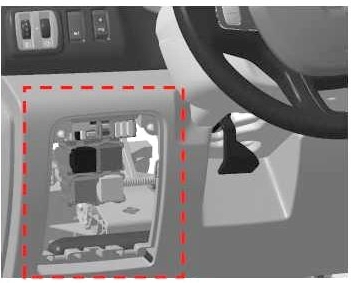

Він розташований зліва панелі приладів за ящиком для дрібниць.
Опис
| F1 | 30А + живлення від акумулятора очищувач заднього скла |
| F2 | 10А Головний електромагнітний рупор |
| F3 | 15А + розетка для аксесуарів у багажнику |
| F4 | 30А + живлення від АКБ витримка часу електродвигуна склопідйомника водія |
| F5 | 15A + струморозподільна розетка для аксесуарів ззаду |
| F6 | 5А Пуск ВСМ + |
| F7 | 15А+ після запалення подача підігріву сидінь |
| F8 | 5A + живлення акумулятора EMM (заряд живлення після запалювання на VSC) AVS,AUO |
| 15A + живлення акумулятора EMM (заряд живлення після запалювання на VSC) SOP03C | |
| F9 | 5А + загальний розподіл струму |
| F10 | 15 А + розетка прикурювача або передня розетка для аксесуарів, розподілення струму |
| F11 | 25A + живлення акумулятора EMM (R денні ходові вогні, переднє положення, R фари далекого світла, L фари ближнього світла) |
| F12 | 5А + стоп-сигнали із синхронізованим живленням від акумулятора, ABS, транспондер |
| F13 | 10А + синхронізоване живлення від акумуляторної батареї внутрішнього освітлення та кондиціонера |
| F14 | 5A + синхронізована подача живлення від акумулятора, кут повороту рульового колеса Система запуску та зупинки автомобіля без ключа |
| F15 | 25А + Після запалювання живлення очищувача заднього скла, насоса омивача скла, звукового сигналу |
| F16 | 10А Загальна подача + після запалення |
| F17 | 5А + після запалення живлення заднього ходу фари |
| F18 | 5А + після замку запалення вимикач зупинки подачі |
| F19 | 5A + після упорскування запалювання, реле стартера, BCM |
| F20 | 5А+ після замку запалювання подача подушки безпеки, блокування рульової колонки |
| F21 | 30А+ після замку запалювання подача вимикача склопідйомника пасажира |
| F22 | 10А+ після запалення живлення насоса ГУР |
| F23 | 15A + EMM живлення від акумулятора стоп-сигнали |
| F24 | 15A + живлення від акумулятора BCM (+ живлення від акумулятора за часом) |
| F25 | 10А + живлення від акумулятора BCM, електронні обчислювальні блоки, система контролю тиску в шинах та автомобіль без ключа |
| F26 | 15 А + живлення від акумулятора BCM для аварійної сигналізації та покажчиків повороту |
| F27 | 25А + живлення від акумулятора BCM для блокування елементів, що відкриваються |
| F28 | 25А живлення акумулятора + EMM для денних ходових вогнів L, заднє положення, фари далекого світла L, фари ближнього світла R |
| F29 | 25A + живлення від акумуляторної батареї EMM положення номерного знака, передні та задні протитуманні фари |
| F30 | 15А + живлення від акумулятора одноважільний, сигналізація, звуковий сигнал |
| F31 | 5А + живлення від акумулятора панелі приладів |
| F32 | 5А + одноважільне живлення від акумулятора |
| F33 | 20A + акумуляторна розетка для фаркопу |
| F34 | 15А (постачається у комплекті фаркопа) |
| F35 | 5А + вимикач живлення АКБ магнітола, мультимедіа, дзеркала, діагностична розетка |
| F36 | 5А + обігрів дзеркал заднього виду |
| F37 | 10А + електродзеркала із синхронізованим живленням від акумуляторної батареї, додатковий блок адаптера UCE |
| F38 | 40А + автоматичний вимикач живлення від батареї тахограф |
| F39 | 40А + живлення від акумулятора склоочисника |
| F40 | 20А + реле розподілу струму живлення АКБ 1 (опалення, кондиціонер) |
| F41 | 15А + струморозподільне обладнання передобладнання додаткові пристрої |
| F42 | 10А + нагрівач живлення від акумулятора |
| F43 | 10А + подача двигуна працює додаткова адаптація |
| F44 | 25А + подача підігрівача працюючого двигуна |
| F45 | 25А + після запалення живлення додаткового блоку кондиціонера |
| F46 | 25A+ після замку запалювання реле живлення для автомобіля без ключа |
| F47 | 20А живлення від батареї + EMM для реле розподілу струму без навантаження |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |
За роботу прикурювача відповідає запобіжник номер 10.

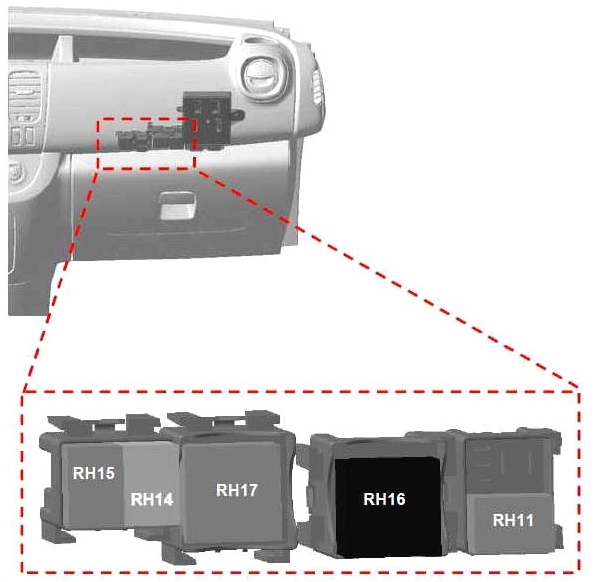

Блок реле
Він розташований з правого боку панелі приладів.

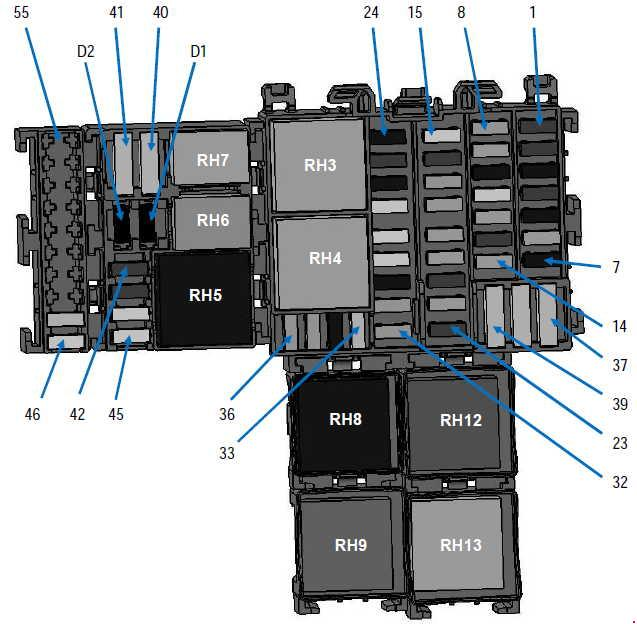

Схема
Позначення
| RH3 | 40А Реле склоочисника |
| RH4 | 40A Реле 2-ї швидкості склоочисника |
| RH5 | 40А + після замку запалювання живлення реле обігріву та кондиціонера задньої частини салону |
| RH6 | 20A Підтримка реле водяного насоса нагрівача матриці |
| RH7 | 20A Реле електроблокування дверей водія (SDO) |
| RH8 | 70А + струморозподільне реле №. 1 |
| RH9 | 40А + струморозподільне реле №. 2 |
| RH11 | 20A Реле електричного склопідйомника |
| RH12 | 40А Дзеркала + реле обігріву заднього скла |
| RH13 | 40А Реле склоочисника заднього скла |
| RH14 | 20A Реле центрального замка дверей |
| RH15 | 20A Реле електричного склопідйомника |
| RH16 | 40A Після замку запалювання № реле живлення. 2 (автомобілі з картою гучного зв’язку) |
| RH17 | 40А Двигун працює + реле |
| RH18 | – |
| RH19 | – |
| RH20 | – |
Блоки під капотом

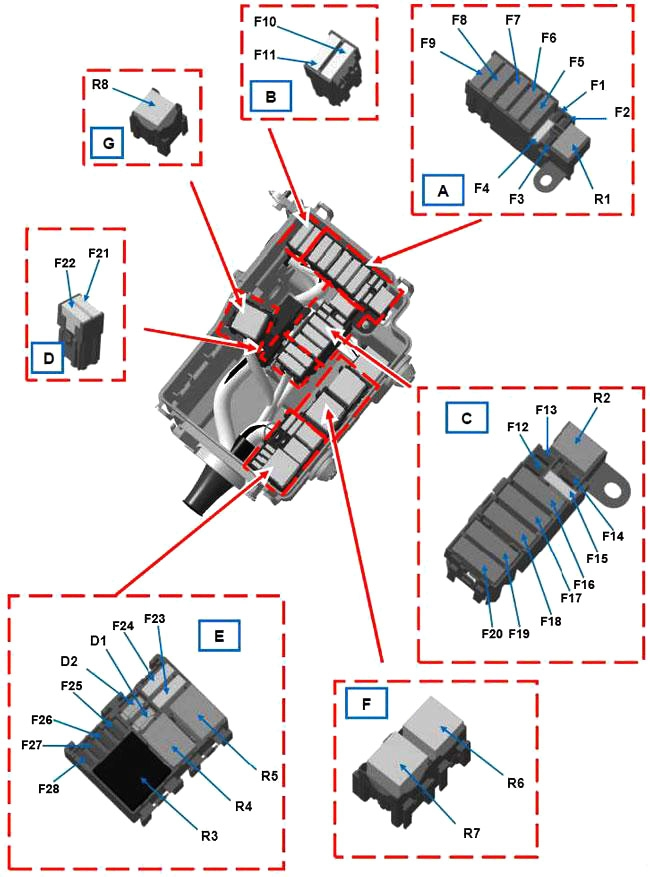

Блок запобіжників та реле
Даний блок із запобіжниками та реле розташований з лівого боку, поряд з акумуляторною батареєю.

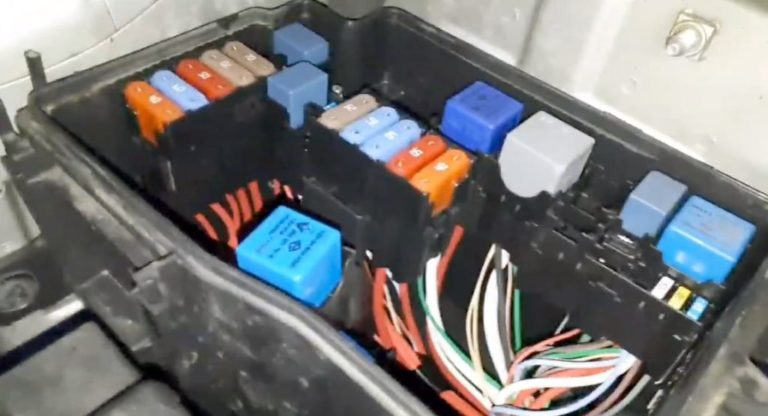

Фотографія
Призначення
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABS/ESP |
| F4 | 30 | Стартер |
| F5 | 70 | Пасажирський салон 1 |
| F6 | 70 | Пасажирський салон 3 |
| F7 | 50 | ABS/ESP |
| F8 | 60 | Пасажирський салон 2 |
| F9 | 20 | Обігрів дзеркал |
| 40 | Заднє скло + обігрів дзеркал | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | Компресор кондиціонера |
| F15 | 15 | Паливний насос |
| F16 | 70 | Блок управління обігрівачем |
| F17 | 60 | Блок нагрівального елемента |
| F18 | 60 | Блок нагрівального елемента |
| F19 | 40 | Індекс двигуна *408 та кондиціонер або 450 та обігрів Вентилятор з електроприводом у зборі 1 |
| 50 | Індекс двигуна *408 та обігрів або 450 та кондиціонер Вентилятор з електроприводом у зборі 1 | |
| F20 | 40 | Суфікс двигуна *408 та кондиціонер або 450 Вентилятор з електроприводом у зборі 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Дизельний обігрівач |
| F27 | 20 | Система упорскування двигуна |
| F28 | 15 | Система упорскування двигуна |
| Реле | ||
| R1 | 20 | Стартер |
| R2 | 20 | Реле паливного насосу |
| R3 | 40 | Реле живлення упорскування |
| R4 | 20 | Реле керування компресором |
| R5 | – | – |
| R6 | 70 | Висока швидкість (вузол вентилятора з електроприводом 1) |
| R7 | 40 | Низька швидкість (вентилятор з електроприводом) |
| R8 | 40 | Висока швидкість (вузол вентилятора з електроприводом 2) |
| Діоди | ||
| D1 | Компресор кондиціонера | |
| D2 | – | |

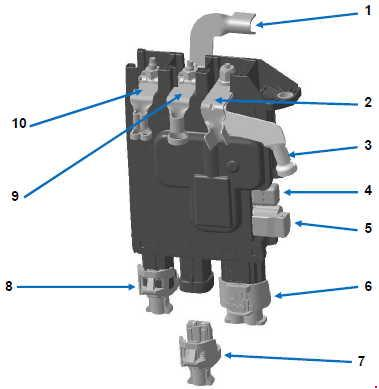

Силовий блок
До плюсової клеми акумуляторної батареї кріпиться блок силових запобіжників високої потужності.
Розшифровка
- Проведення живлення захисту акумулятора
- Проведення двигуна 300А (генератор)
- 300A Проведення двигуна (стартер)
- Міні-запобіжник 5А з ковпачком (Пуск/Стоп)
- 5A Проведення в кабіні (Пуск/Стоп)
- Проведення кабіни 50А (варіанти перетворення ККД та КС6 або фаркоп причепа)
- Зарезервовано для переобладнання виробником кузовів.
- 35А Проведення двигуна (керування двигуном)
- Блок підключення двигуна
- 120А Проведення кабіни (підсилювач керма)
