Запобіжники та реле Renault Trafic 2. Схема запобіжників Renault Trafic 2.

Модель Renault Trafic включає серію вантажних фургонів та вантажопасажирських мінівенів. Перший автомобіль був виготовлений ще в 1981 році і випускається до теперішнього часу. Також відомий під назвою Nissan Primastar , Opel Vivaro . Ми представляємо інформацію про реле та блоки запобіжників рено трафік другого покоління випущених у 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012

Кількість блоків та варіанти їх виконання можуть відрізнятись від даного матеріалу та залежить від країни поставки, року випуску та комплектації.

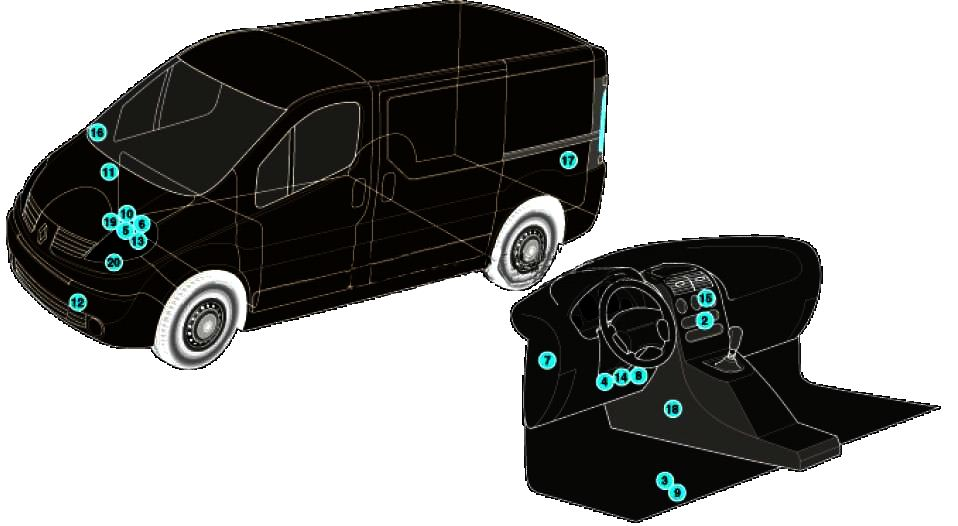

Загальне розташування електронних блоків

Схема

Опис

1	Електронний блок управління ABS – підполом
2	Блок керування кондиціонером/опалювачем
3	Акумуляторна батарея
4	Діагностичний роз’єм (DLC)
5	Електронний блок керування двигуном (ECM)
6	Блок запобіжників/реле, моторний відсік
7	Блок запобіжників/реле, панель приладів 1
8	Блок запобіжників/реле, панель приладів 2
9	Блок запобіжників/реле, під підлогою
10	Реле свічок розжарювання
11	Резистор електродвигуна вентилятора обігрівача-у блоці обігрівача
12	Звуковий сигнал
13	Інерційний вимикач відсічення подачі палива
14	Багатофункціональний блок управління -функції: Протиугінна система центральний замок, аварійна сигналізація, обігрівач заднього скла, іммобілайзер, покажчики повороту, лампи освітлення салону, очисник/омивач лобового скла
15	Блок керування навігаційною системою
16	Датчик температури навколишнього повітря в дзеркалі правих дверей
17	Блок управління системою паркування
18	Електронний блок керування SRS
19	Електронний блок керування трансмісією (TCM) – Трансмісія ASM
20	Датчик швидкості автомобіля – на коробці перемикання передач (деякі моделі)

Запобіжники та реле в салоні

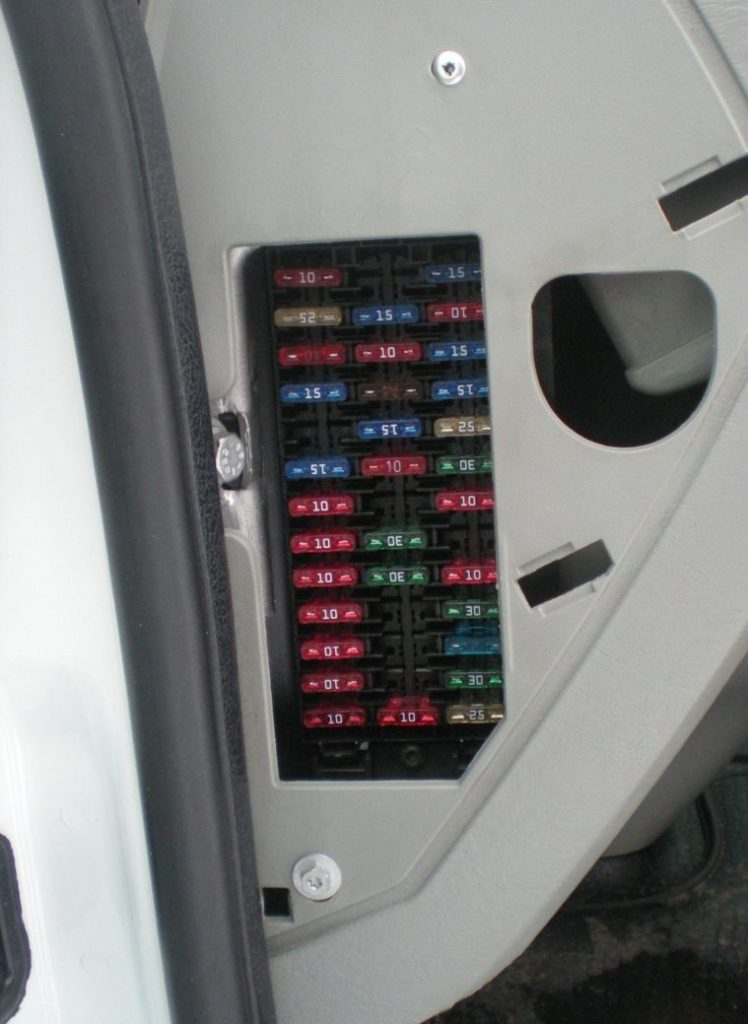

Основний блок із запобіжниками знаходиться з тильного боку панелі приладів.

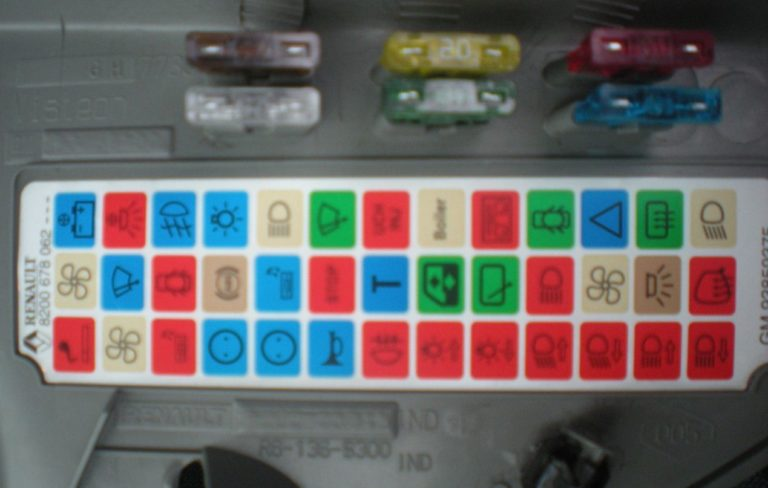

На звороті захисної кришці буде наклеєна актуальна схема з розташуванням елементів.

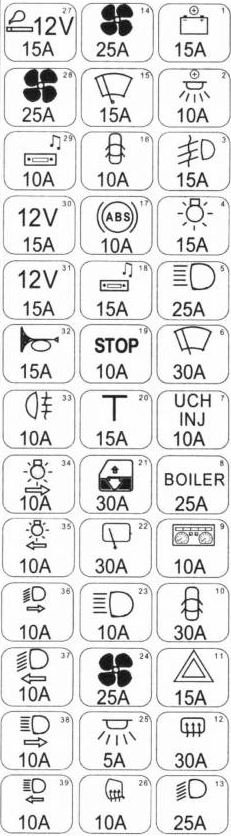

Схема

Опис

1	15А Аудіосистема, реле світла, сигналізація, дисплей, ЕБУ навігації, тахограф
2	10А Освітлення салону
3	15А Реле протитуманних фар
4	15А Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту, протитуманного світла
5	25А Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту, протитуманного світла
6	30А Склоочисники та склоомивачі
7	10А ЕБУ РКПП, ЕБУ системи упорскування, реле стартера та паливного насоса
8	25А Обігрівач салону
9	10А Центральний замок, Діагностичний роз’єм, Щиток приладів, датчик кута поворотів рульового колеса
10	30А Центральний замок
11	15А Покажчик поворотів
12	30А Реле обігріву заднього скла та зовнішніх дзеркал
13	25А Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту та протитуманного світла
14	25А Реле водяного електронасоса системи додаткового підігріву, Додатковий повітря розподільний блок
15	15А Задні ходові вогні — вимикач, Реле підігріву палива, світла заднього ходу, очищувача вітрового скла
16	10А Центральний замок, Обігрів заднього скла, Освітлення речової скриньки, Панель приладів, керування кліматичною установкою, коректор фар
17	10А Датчик швидкості автомобіля, Датчик кута повороту рульового колеса, ЕБУ ABS, ЕБУ ESP
18	15А Панель управління обігрівачем, Склоочисники та склоомивачі, Аудіосистема, реле габаритів, ближнього світла фар, очисника заднього скла, дисплей
19	10А Стоп-сигнал — вимикач, Діагностичний роз’єм, ЕБУ AirBag та системи контролю паркування, Датчик дощу та освітленості, Вимикач системи ESP
20	15А Опалювач салону, Реле додаткового обігрівача, Обігрів сидінь водія та пасажира — вимикачі
21	30А Електросклопідйомники
22	30А Очисник заднього скла: двигун та реле
23	10А Далеке світло фар
24	25А Панель керування кліматичною установкою пасажира, Система додаткового підігріву – реле водяного насоса
25	5А Реле розвантаження ланцюга подачі «+» АКБ із тимчасовою затримкою на плафон освітлення салону
26	10А Обігрів зовнішніх дзеркал заднього виду
27	15А Прикурювач – 1-ий ряд сидінь, Додаткове обладнання – 1-го ряду сидінь
28	25А Вентилятор обігрівача та кондиціонера, Кліматична установка — панель управління
29	10А Дисплей, Освітлення денного руху — головне реле, АУД, ЕБУ системи навігації
30	15А Додаткова розетка 12 В – 1-ий ряд сидінь
31	15А Додаткова розетка 12 В – 2-й ряд сидінь
32	15А Звуковий сигнал
33	10А Протитуманні ліхтарі
34	10А Габаритні вогні – правий борт
35	10А Габаритні вогні — лівий борт, Підсвічування контрольно — вимірювальних приладів
36	10А Ближнє світло – права фара
37	10А Близьке світло – ліва фара
38	10А Далеке світло – права фара
39	10А Далеке світло ліва фара

За прикурювач відповідає запобіжник номер 27 на 15А.

Можлива наявність додаткових блоків із реле в панелі приладів.

• Реле обігрівача заднього скла
• Реле очищувача/омивача заднього скла
• Реле очищувача заднього скла
• Реле основних ланцюгів запалювання
• Реле обігрівача лобового скла
• Реле протитуманних фар

Запобіжники та реле під капотом

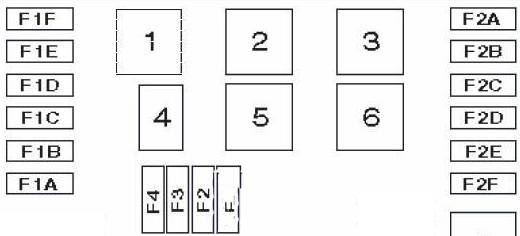

Основний блок

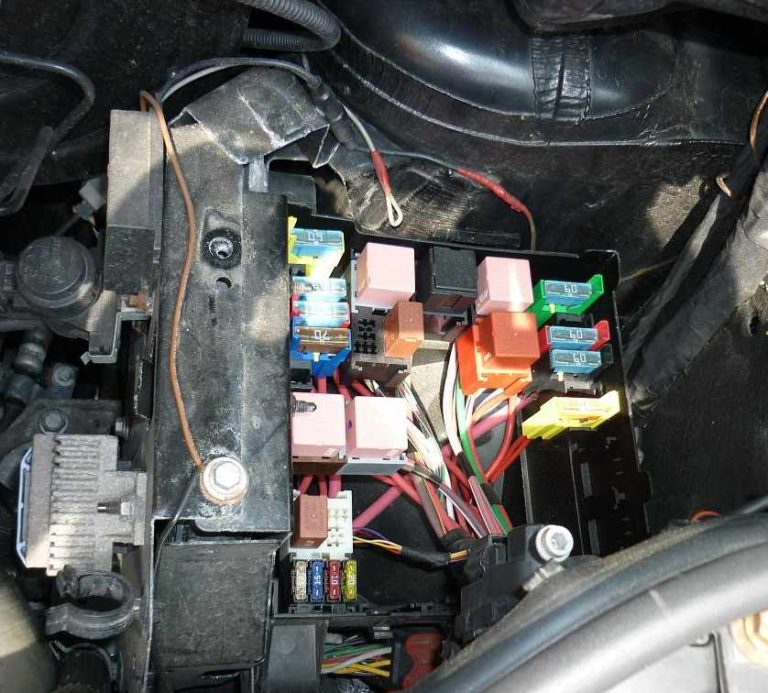

У моторному відсіку блок знаходиться зліва під захисною кришкою.

Фотографія

Призначення

Блок захисту ланцюга силового живлення (777)
1A	Резерв
1B	70A Монтажний блок запобіжників салону, Блок передпускового підігріву
1C	60A Реле занурювальних підігрівачів 1 та 4
1D	60A Реле занурювальних підігрівачів 2 та 3
1E	Резерв
1F	60A Вентилятор системи охолодження – реле
Блок захисту ланцюга двигуна (1834)
1	25A ЕБУ системи упорскування
2	15A Ланцюг живлення системи двигуна
3	10A Електромагнітна муфта компресора кондиціонера
4	20A Реле підігріву палива
Блок захисту ланцюгів силового живлення (1841)
2A	60A Блок запобіжників у салоні, Реле споживачів електроенергії 1
2B	Резерв
2C	60A Реле 1 і 2 «+» після замку запалювання, Реле додаткового обігрівача салону
2D	60A Блок запобіжників салону, Охоронна сигналізація
2E	Резерв
2F	40A Електро вентилятор обігрівача та кондиціонера
