Peugeot traveller надійшов у виробництво у 2016 році на зміну 807 моделей. Ми покажемо розташування блоків із запобіжниками та їх описом в автомобілі пежо тревеллер.
Блок із запобіжниками у моторному відсіку

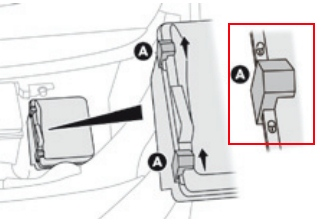

Під капотом він знаходиться біля акумуляторної батареї. Кришка тримається на фіксаторах позначених – А.
Наявні запобіжники
| Ф12 | 5А | Жиклери з підігрівом. |
| Ф14 | 25А | Насос переднього та заднього склоочисників. |
| Ф15 | 5А | Фронтальний радар-детектор системи автоматичного гальмування. Електропідсилювач рульового керування. |
| Ф17 | 10А | Інтелектуальний комутаційний блок |
| Ф19 | 30А | Двигун очищувача вітрового скла. |
| Ф20 | 15А | Насос переднього та заднього склоомивачів. |
| Ф21 | 20А | Насос омивача фар. |
| Ф22 | 15А | Звуковий сигнал. |
| Ф23 | 15А | Права фара далекого світла. |
| Ф24 | 15А | Ліва фара далекого світла. |
Запобіжники у салоні автомобіля

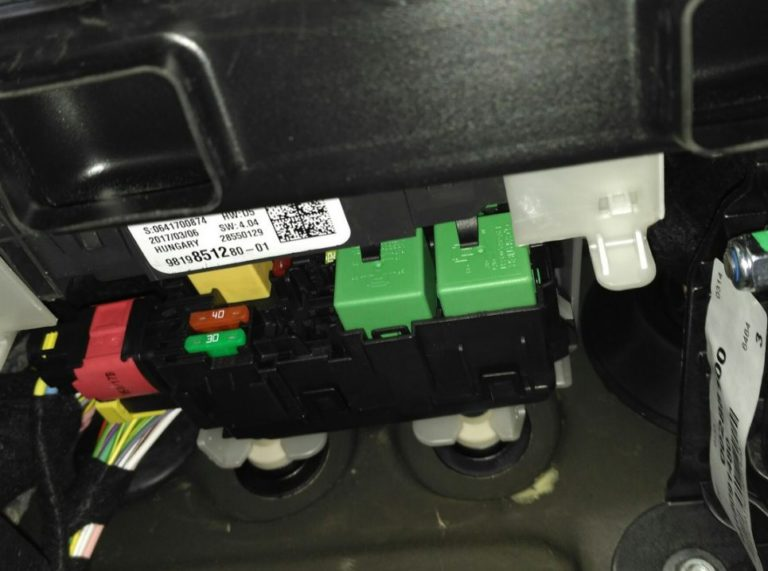

Знаходиться під панеллю приладів. Отримати доступ до нього можна, потягнувши за верхній край захисної кришки з лівого боку, а потім – з правого.

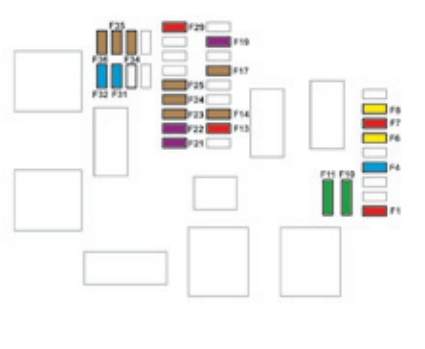

Призначення для моделей Eco
| Позиція | Сила струму | Призначення |
|---|---|---|
| Ф1 | 10 | Електропідсилювач рульового управління, контактор педалі зчеплення |
| Ф4 | 15 | Звуковий сигнал |
| Ф5 | 20 | Насос переднього та заднього склоочисників |
| Ф6 | 20 | Насос переднього та заднього склоочисників |
| Ф7 | 10 | Розетка 12 У задня |
| Ф8 | 20 | Очисник заднього скла простий або подвійний |
| F10/F11 | 30 | Замки внутрішні, зовнішні, передні та задні |
| Ф13 | 10 | Передня панель кондиціонера повітря, панель автомагнітоли, важіль коробки, проекційний екран “хед-ап” |
| Ф14 | 5 | Охоронна сигналізація, виклики термінової та технічної допомоги |
| Ф17 | 5 | Панель приладів |
| Ф19 | 3 | Блок перемикачів на рульовому колесі |
| Ф21 | 3 | Система дистанційного ключа-пульта або протиугінна система |
| Ф22 | 3 | Датчик дощу та світла, багатофункціональна відеокамера |
| Ф23 | 5 | Сигналізатор не пристебнутих або відстебнутих ременів безпеки |
| Ф24 | 5 | Сенсорний екран, відеокамера заднього огляду та система допомоги під час паркування |
| Ф25 | 5 | Подушки безпеки |
| Ф29 | 20 | Автомагнітола, сенсорний екран, CD-плеєр, навігатор |
| Ф31 | 15 | Автомагнітола (+ АКБ) |
| Ф32 | 15 | Розетка 12 В передня |
| Ф34 | 5 | Система стеження за сліпими зонами, електичні регулювання зовнішніх дзеркал |
| Ф35 | 5 | Жиклери з підігрівом, регулятор кута нахилу фар |
| Ф36 | 5 | Заряджання переносної лампи, задній плафон |
Якщо прикурювач не працює перевірте запобіжники номер 7 і 32.
Позначення для версій Full
| Ф1 | 3 | Система дистанційного ключа-пульта чи протиугінна система. |
| Ф5 | 5 | Сенсорний екран, відеокамера заднього огляду та система допомоги під час паркування. |
| Ф7 | 10 | Задня панель кондиціонера, підсилювач Hi-Fi. |
| Ф8 | 20 | Очисник заднього скла простий чи подвійний. |
| F10/F11 | 30 | Замки внутрішні, зовнішні, передні та задні. |
| Ф12 | 3 | Охоронна сигналізація. |
| Ф17 | 10 | Розетка 12 В ззаду. |
| Ф18 | 5 | Виклики термінової та технічної допомоги. |
| Ф21 | 3 | Заряджання переносної лампи, задній плафон. |
| Ф22 | 3 | Лампа підсвічування ящика рукавички, задні плафони. |
| Ф23 | 5 | Система стеження за сліпими зонами, електричне регулювання зовнішніх дзеркал. |
| Ф24 | 5 | Блок перемикачів на кермовому колесі. |
| Ф25 | 5 | Регулятор кута нахилу фар. |
| Ф26 | 3 | Сигналізатор непристебнутих або відстебнутих ременів безпеки. |
| Ф27 | 3 | Датчик дощу та світла, багатофункціональна відеокамера. |
| Ф28 | 10 | Передня панель кондиціонера повітря, панель автомагнітоли, важіль коробки, проекційний екран “хед-ап”. |
| F30A або B | 15 | Автомагнітола (+ АКБ). |
| Ф31 | 5 | Подушки безпеки. |
| Ф33 | 15 | Розетка 12 В передня. |
| Ф35 | 5 | Панель приладів. |
| Ф36 | 20 | Автомагнітола, сенсорний екран, CD-плеєр, навігатор. |
У даному варіанті, якщо не працює прикурювач перевірте запобіжники 13 та 33.
