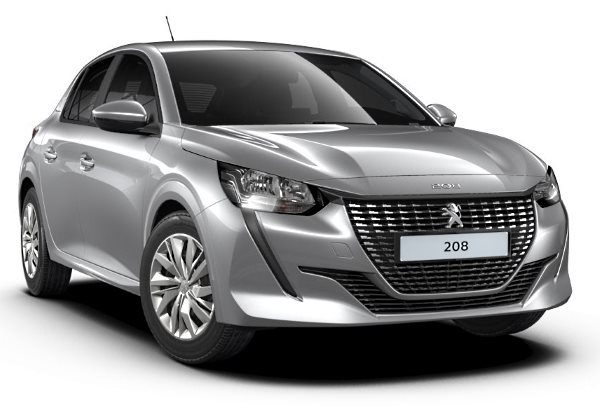

208 – субкомпактний автомобіль виробництва Peugeot, який замінив у своєму сегменті модель 207. Продажі в Європі почалися влітку 2012 року. Друге покоління було представлено на Женевському автосалоні у березні 2019 року, а влітку офіційно надійшло у продаж у Європі. Модель перейшла із застарілої платформи PF1 на загальну модульну платформу (CMP). У даному матеріалі ми детально розберемо схеми запобіжників Пежо 208 (друге покоління; індекс P21; платформа CMP)
2019, 2020, 2021, 2022, 2023, 2024 випуску.
Тут ви знайдете місця розташування та фото монтажних блоків. Окремо відзначимо запобіжники, які відповідають за прикурювач і паливний насос.

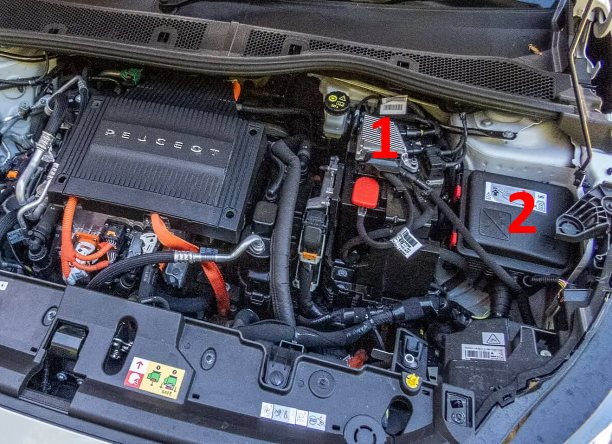

У моторному відсіку
Тут знаходиться два монтажні блоки із запобіжниками.

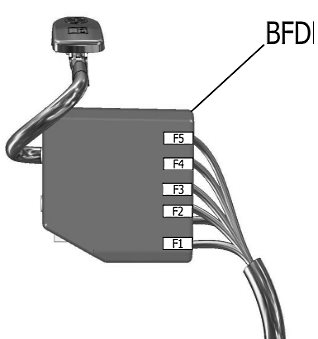

Силовий блок Peugeot 208 (2019 – 2024)
Він кріпиться до плюсової клеми акумуляторної батареї.
| № | Опис | Струм, А |
| F1 | Електричний блок керування двошвидкісним двигуном вентилятора | 60A |
| F2 | Підкапотний блок запобіжників | 100A |
| F3 | Гідропідсилювач керма | 80A |
| F4 | Салонний блок запобіжників | 80A |
| F5 | Салонний блок запобіжників | 80A |

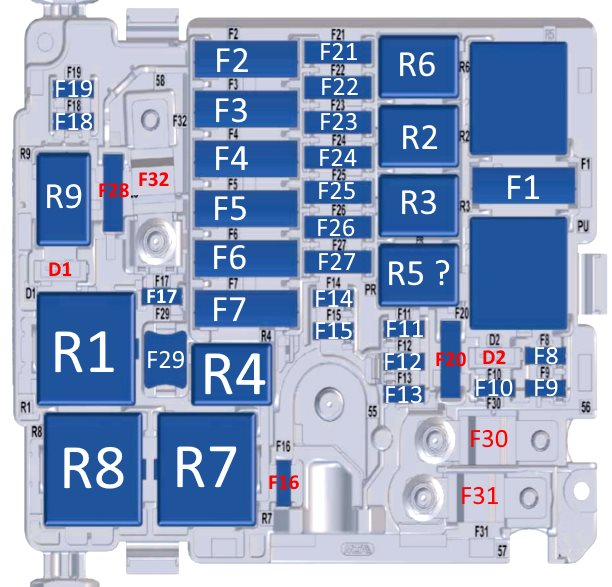

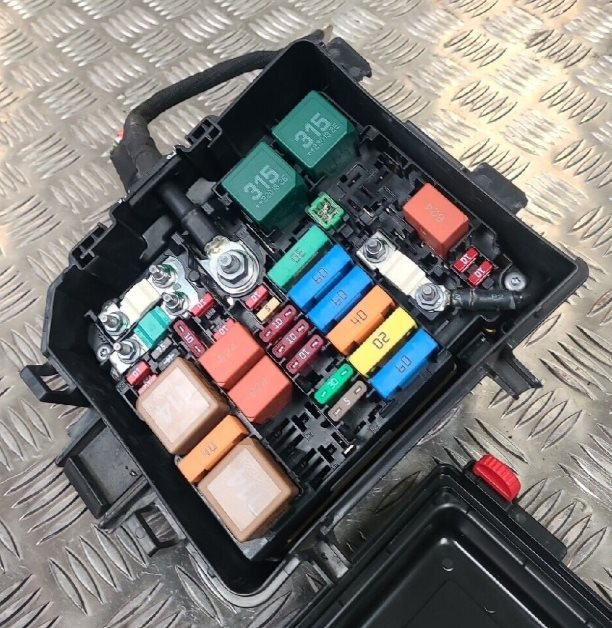

Основний блок Peugeot 208 (2019 – 2024)

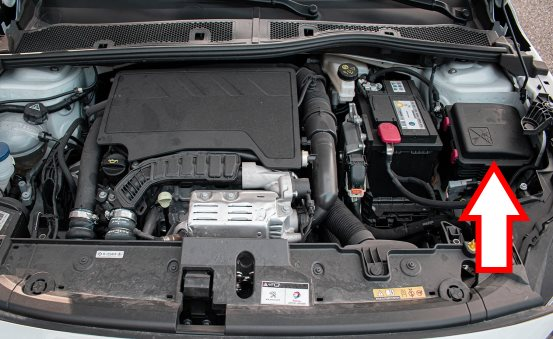

Розміщений з лівого боку підкапотного відсіку. Для доступу потрібно зняти захисну кришку.
| № | Опис | Струм, А |
| R1 | Комп’ютер керування двигуном / Дизель Євро 6 (живлення модуля SCR) | |
| R2 | Компресор кондиціонера / Електрообігрів лобового скла | |
| R3 | Реле стартера / теплова підготовка | |
| R4 | Протитуманні фари / денні ходові вогні | |
| R5 | Реле вентилятора кондиціонера | |
| R6 | Стартер | |
| R7 | Передній склоочисник | |
| R8 | Передній склоочисник | |
| R9 | Реле фар | |
| F1 | Вентилятор кондиціонера | 40A |
| F2 | Комп’ютер системи ABS/ESP | 60A |
| F3 | Блок запобіжників салону 3 | 80A |
| F4 | комп’ютер системи ABS/ESP | 30A |
| F5 | Інтелектуальний комутаційний блок (Праві покажчики повороту, передні праві габаритні ліхтарі, праві стоп-сигнали, ліві ліхтарі заднього ходу, праві протитуманні фари) 50A / Обігрів лобового скла 20A | 50A/20A |
| F6 | Блок керування двошвидкісним вентилятором охолодження (GMV) 60А / Калькулятор BVA AxN8 – Калькулятор BVA Ax6III (тепловий) 20А | 60A/20A |
| F7 | Інтелектуальний комутаційний блок | 70A |
| F8 | Паливний насос керування двигуном, Термостат з пілотним керуванням, Електромагнітний клапан масляного насоса (промивання EC), Електричний електромагнітний клапан – Витратомір повітря, що всмоктується, – датчики кисню (EP6FADTX), Термостат з пілотним керуванням, Перемикальна подача води, Електричний електромагніт EB2DT або EP6FDT) l Керований підкачувальний насос (для DV6F або DW10F) | 15A/20A |
| F9 | Підкачувальний насос з пілотним керуванням (DW10F), впускний і випускний клапани, електромагнітні клапани, Термостат з пілотним керуванням, Електромагнітний клапан масляного насоса, Електричний електромагнітний клапан, Витратомір повітря, що всмоктується, датчики кисню (EP6FADTX), Термостат з пилом клапан (EP6FDT) | 15A |
| F10 | Комп’ютер двигуна, Магніт насоса регулювання витрати дизельного палива, Електромагнітний клапан регулювання тиску турбокомпресора (DV5R і DW10F), Термостат S (DV5R), Продувний нагрівач, Регульовані електромагнітні клапани впускного та випускного клапана (EP6FADTX), Промивка | 15A |
| F11 | Комп’ютер двигуна | 20A |
| F12 | Панель приладів, реле GMV, Istars, DMTC, електроводяне охолодження з турбонаддувом (EB2ADTS і EP6FADTX), інтелектуальний сервісний блок (EP6FADTX) | 5A |
| F13 | Інтелектуальний комутаційний блок | 5A |
| F14 | Блок рівня заряду акумуляторної батареї | 5A |
| F15 | Протитуманні фари 15А, Денні ходові вогні 10А | 15A/10A |
| F16 | Електрообігрів вітрового скла | 20A |
| F17 | Діагностика реле GMP BFRM, BSI1, Комп’ютер двигуна, Нижній датчик Nox (форсунки DV5R та DW10 (DV5R) | 10A |
| F18 | Праві фари – дальнє світло | 10A |
| F19 | Ліві фари – дальнє світло | 10A |
| F20 | Комп’ютер двигуна: Насос, що підкачує (для ER6EDT) — котушки запалювання (EB2ADTS і EP6FADTX) | 30A |
| F21 | Стартер | 30A |
| F22 | Резерв – Таксі | 30A |
| F23 | Стартер та Генератор | 40A |
| F24 | Блок запобіжників у салоні 5 | 40A |
| F25 | Блок запобіжників салону 3 | 40A |
| F26 | Обігрівач | 15A/20A |
| F27 | Інтелектуальний комутаційний блок (Ближнє світло правої фари, Праві ліхтарі заднього ходу, Ліві протитуманні фари, Задній лівий габаритний ліхтар, Третій стоп-сигнал) | 25A |
| F28 | Електроживлення насоса AdBlue та резистор нагріву трубок AdBlue (UCE або DV5R), Датчик Nox (DW10F), Комп’ютер двигуна (EP6FADTX) – (BlueInjection, AdBlue) | 30A |
| F29 | Склоочисник лобового скла | 40A |
| F30 | Модуль попереднього нагрівання | 80A |
| F31 | Модуль комутації та захисту | 80A |
| F32 | Підсилювач рульового управління, Ліва фара ближнього світла, поворотні вогні, Бічні повторювачі покажчиків поворотів, Ліві покажчики поворотів, Передній лівий та задній правий габаритні ліхтарі, Ліві стоп-сигнали, Лампи освітлення номерного знака. | 80A |
У салоні

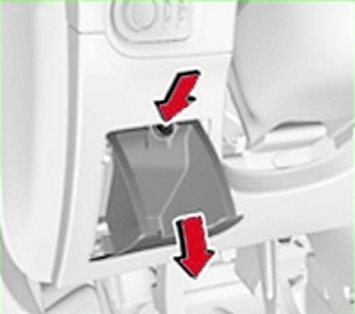

У автомобілях з лівим кермом блок із запобіжниками розташований з боку водія приладової панелі за ящиком для зберігання дрібного приладдя.

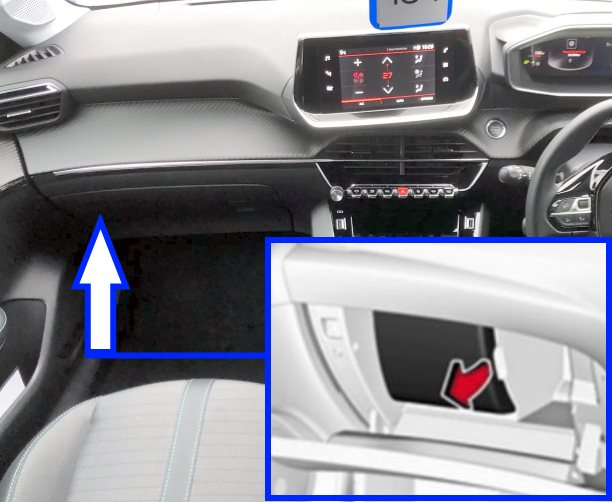

У праворульних моделях цей блок розміщений за бардачком з боку пасажира.

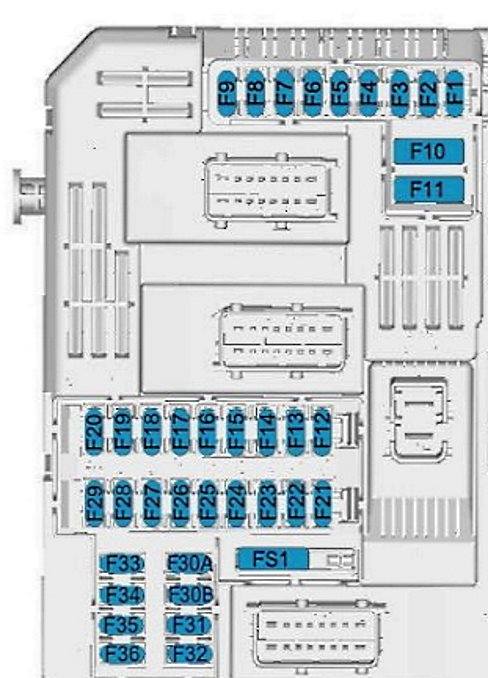

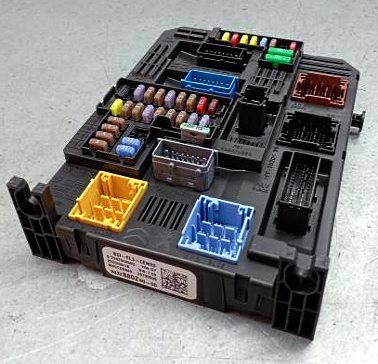

Блок запобіжників Peugeot 208 (2019 – 2024)
| № | Опис |
| F1 | Салонне дзеркало заднього виду, Рульове колесо з електропідсилювачем, Селективне керування рухом, Радар, Дизельна вихлопна система |
| F3 | Бездротовий зарядний пристрій |
| F4 | Звуковий сигнал (гудок) |
| F5 | Омивач скла (перед/зад) |
| F6 | Омивач скла (перед/зад) |
| F7 | Розетка USB ззаду |
| F8 | Задній склоочисник |
| F10 | Замок дверей/замок задніх дверей |
| F11 | Замок дверей/замок задніх дверей |
| F12 | Система стоп-старт, Модуль діагностичного роз’єму, Тормозна система |
| F13 | Інформаційно-мультимедійна система, Система клімат-контролю |
| F14 | Сирена сигналізації |
| F15 | Система клімат-контролю |
| F16 | Система стоп-старт, Гальмівна система |
| F17 | Панель приладів |
| F18 | Помічник паркування |
| F19 | Електрообладнання рульової колонки, Органи управління на рульовому колесі |
| F21 | Протиугінна сигналізація |
| F22 | Камера, Датчик дощу, Автоматичне керування освітленням |
| F23 | Нагадування про ремені безпеки |
| F24 | 7-дюймовий сенсорний екран, Удосконалена система допомоги під час паркування, Система панорамного огляду |
| F25 | Повітряна подушка безпеки |
| F26 | Електронний модуль контролю стійкості |
| F27 | Тривога (Сигналізація) |
| F28 | Модуль OnStar або BTA |
| F29 | Інформаційно-мультимедійна система |
| F31/F32 | Розетки прикурювача на передній панелі Peugeot 208 |
| F34 | Обігрів заднього скла, Обігрів лобового скла, Індуктивна зарядка |
| F35 | Вимикач освітлення, модуль діагностичного роз’єму |
| F36 | Освітлювальні прилади |

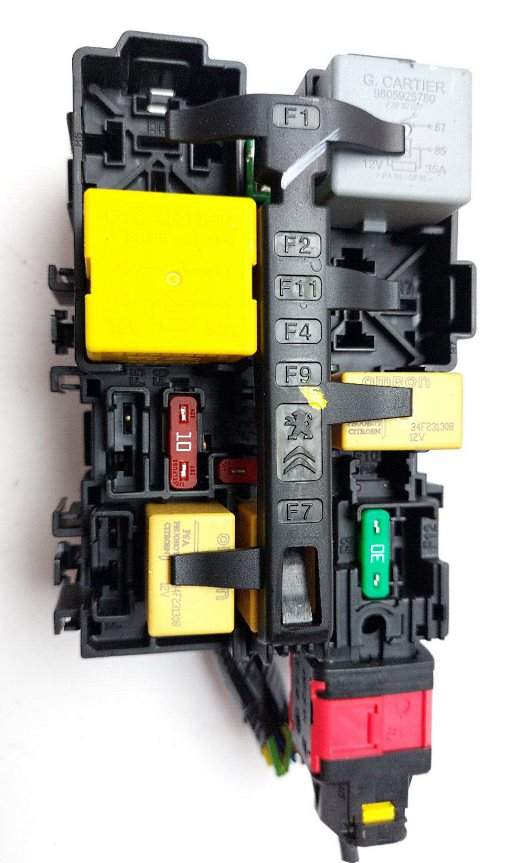

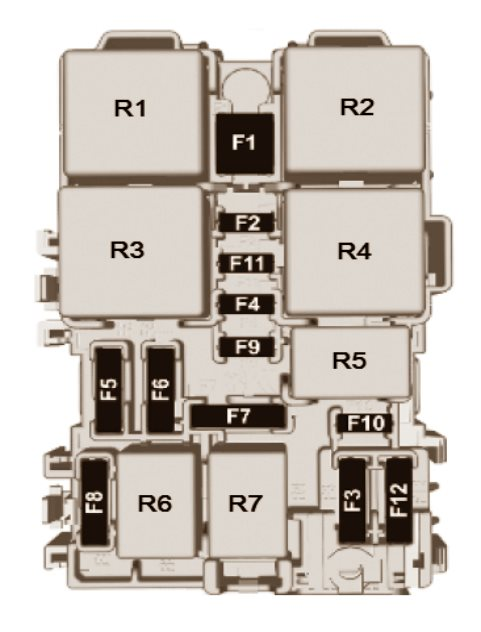

Блок реле Peugeot 208 (2019 – 2024)
| № | Призначення | Струм, А |
| R1 | Реле підігріву сидінь | |
| R2 | Реле електросклопідйомників | |
| R3 | Реле обігрівача / обігріву заднього скла | |
| R4 | Пусто | |
| R5 | Пусто | |
| R6 | Пусто | |
| R7 | Пусто | |
| F1 | Обігрівач заднього скла | 40A |
| F2 | Обігрів зовнішніх бічних дзеркал заднього виду | 10A |
| F3 | Передні електричні склопідйомники | 30A |
| F4 | Бічні дзеркала заднього виду, що складаються, Регулювання зовнішніх дзеркал заднього виду. | 10A/15A |
| F5 | Задні електричні склопідйомники | 30A |
| F6 | Розетка прикурювача в багажнику , Люк у даху | – |
| F7 | Пусто | – |
| F8 | Блок запобіжників у салоні | – |
| F9 | Пусто | – |
| F10 | Підігрів сидінь | 20A |
| F11 | Функція масажу передніх сидінь | 20A |
| F12 | Hi-fi підсилювач | 25A |
