Peugeot 106 – це малолітражний автомобіль, який випускався з 1991 по 2003 рік. Найменша модель французького автовиробника спочатку випускалася як 3-дверний хетчбек, але в 1992 році розпочалося виробництво 5-дверних моделей. У цій статті ми детально розглянемо призначення запобіжників у Peugeot 106 (перше покоління; тип кузова 1A / 1C). Роки випуску: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Тут ви знайдете розташування, описи та фотографії тримачів запобіжників. «Прикурювач» та «Стартер» позначені жирним шрифтом.
У салоні

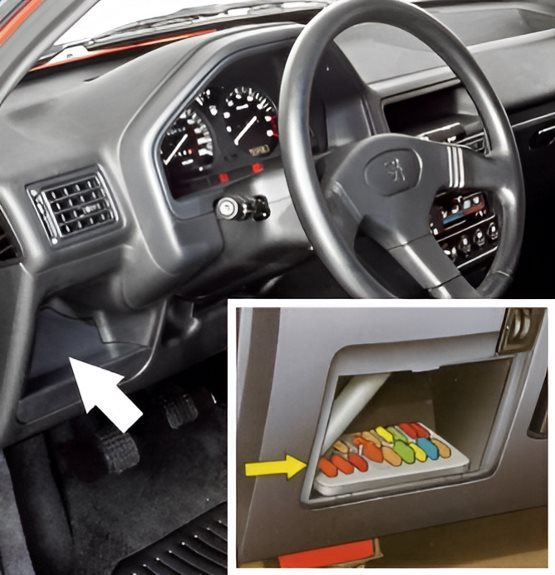

Блок запобіжників розташований з боку водія, за пластиковою кришкою.

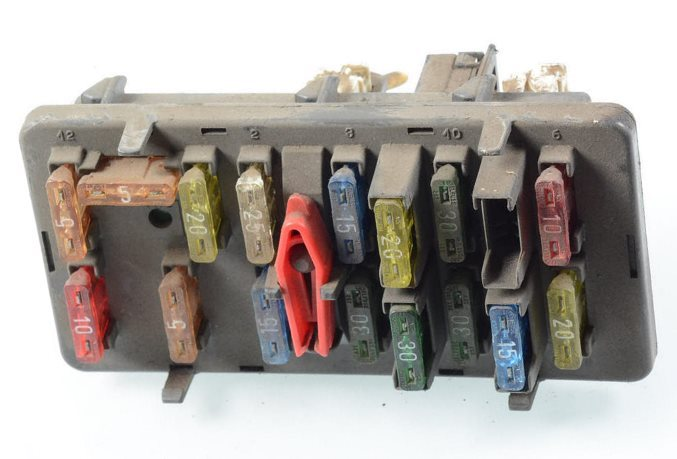

Загальний вигляд блоку запобіжників.

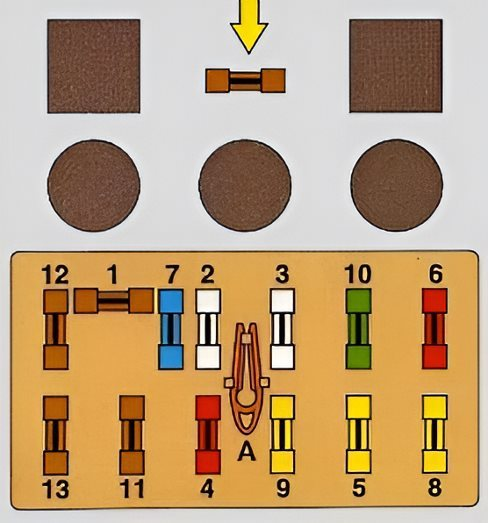

Схема
№ | Призначення | Сила струму
1. | Омивачі фар. Коректор вертикального напрямку фар. | 5A
2. | Вентилятор системи вентиляції та опалення. | 25A
3. | Компресор кондиціонера, вимикач циркуляції повітря кондиціонера, вимикач заднього скла та підігріву сидіння. | 15A
4. | Автомагнітола, лампа місцевого освітлення, підсвічування дзеркала туалету. | 15A
5. | Підігрів заднього скла, запобіжник прикурювача Peugeot 106, гудок. | 30A
6. | Аварійна лампа. | 10A
7. | Ліхтарі заднього ходу, сигналізація та індикатори на приладовій панелі, тахометр, автоматичний вимикач протиугінної сигналізації, електронний блок керування | 10A
8. | Автомагнітола, електричний центральний замок дверей, електронний протиугінний код, сигналізація, годинник на приладовій панелі, електронне керування кондиціонером, стельове освітлення, освітлення багажника. | 20A
9. | Вимикач склоочисників лобового скла, звуковий попереджувальний сигнал у разі забуття увімкнення габаритних вогнів, двигун склоочисника заднього скла, вимикач електричного регулювання вікон та дзеркал, панель приладів, підсвічування кишень у дверях. | 30A
10. | Живлення склопідйомників передніх дверей. | 30A
11. | Задні протитуманні фари та їх індикатор на панелі приладів. | 5A
12. | Лівий та правий задні габаритні вогні, підсвічування панелі приладів (реостат). | 5A
13. | Підсвічування номерного знака, лампи правого заднього ліхтаря, вимикач запалювання, панель керування опаленням та вентиляцією, радіо, підігрів сидінь. | 5A
У моторному відсіку

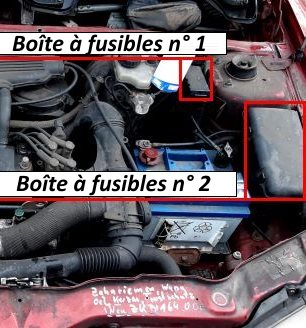

У підкапотній зоні, біля акумулятора, розташовані два блоки запобіжників.
Блок запобіжників № 1

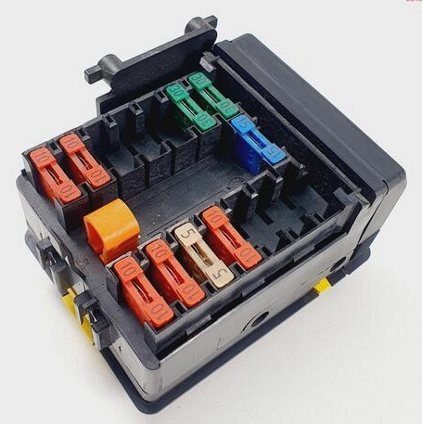

фото – приклад.

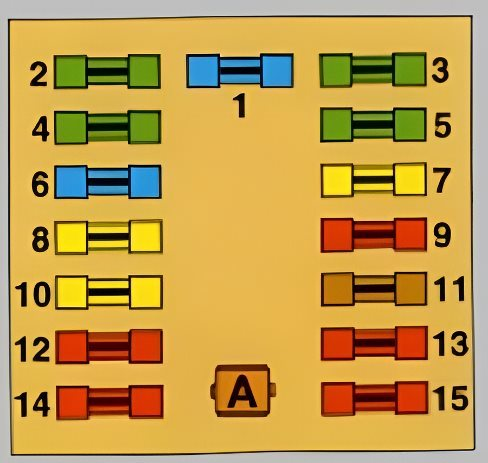

Схема
№ | Призначення | Сила струму
1. | Система впорскування палива | 10A / 15A
2. | Вентилятор охолодження двигуна | 30A
3. | Гальмівна система ABS | 10A / 30A
4. | Вентилятор охолодження двигуна | 30A
5. | Гальмівна система ABS | 10A / 30A
6. | Протитуманні фари | 15A / 20A
7. | Дальнє світло | 15A
8. | Омивачі фар | 30A
9. | Peugeot 106 Запобіжник паливного насоса | 10A
10. | Автоматична коробка передач | 15A / 20A / 30A
11. | Лямбда-зонд | 5A
12. | Ліва фара – дальнє світло | 10A
13. | Ліва фара – дальнє світло | 10A
13. | Права фара – дальнє світло | 10A
14. | Ліва фара – ближнє світло | 10A
15. | Права фара – ближнє світло | 10A
Блок запобіжників № 2

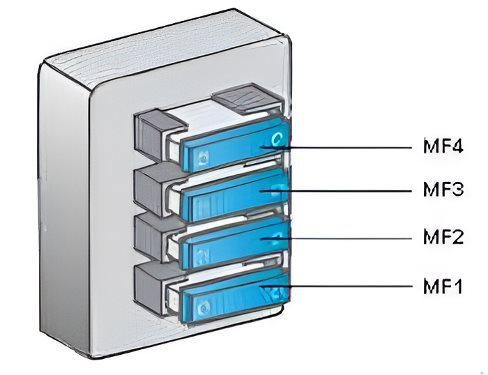

План
№ | Опис | Сила струму
MF1. | Вимикач світла | 20A
MF2. | Живлення запалювання (стартер) | 80A
MF3. | Живлення запалювання | 40A
MF4. | Живлення акумулятора + блоку запобіжників | 40A
