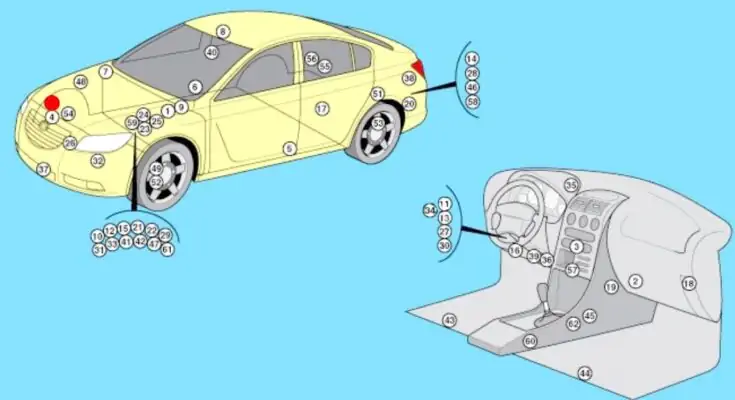

Кількість елементів у блоках та їх призначення можуть відрізнятися від показаних та залежать від року випуску та країни поставки вашого Opel Insignia.
| 1 | Електронний блок керування ABS |
| 2 | Запобіжник кондиціонера/двигун вентилятора обігрівача – біля двигуна вентилятора обігрівача |
| 3 | Модуль керування кондиціонером/обігрівачем – за панеллю керування обігрівачем |
| 4 | Датчик удару (SRS) – кришка капота (підсилювач) |
| 5 | Датчик бокового удару лівий – у стійці B |
| 6 | Датчик бокового удару праворуч – у центральній стійці |
| 7 | Звуковий сигнал тривоги у разі крадіжки |
| 8 | Блок керування протиугінною системою (з регулюванням гучності) – на стельовій панелі |
| 9 | Потужна протиугінна сирена |
| 10 | Протиугінне реле – встановлено в блоці запобіжників/реле в моторному відсіку1 |
| 11 | Реле підключення живлення допоміжних пристроїв – у блоці запобіжників/реле під панеллю приладів |
| 12 | акумуляторна батарея |
| 13 | Реле приводу відкривання кришки багажника – у блоці запобіжників/реле під панеллю приладів |
| 14 | Реле приводу блокування кришки паливного бака – у блоці запобіжників/реле в багажному відділенні |
| 15 | Реле центрального замка (двері водія) – встановлено в блоці запобіжників/реле в моторному відсіку 1 |
| 16 | Діагностичний роз’єм (DLC) |
| 17 | Блок керування блокуванням диференціала – на задній коробці передач |
| 18 | Аудіоприймач (DAB) – за бардачком |
| 19 | Додатковий електричний обігрівач – на корпусі вентилятора обігрівача |
| 20 | Блок керування електричним стоянковим гальмом – за колісною аркою |
| 21 | Електронний блок керування двигуном – біля акумулятора |
| 22 | Реле протитуманних фар – встановлено в блоці запобіжників/реле в моторному відсіку 1 |
| 23 | Блок запобіжників/реле, моторний відсік 1 |
| 24 | Блок запобіжників/реле, моторний відсік 2 – біля акумулятора |
| 25 | Блок запобіжників/реле, моторний відсік 3 – біля акумулятора |
| 26 | Блок запобіжників/реле, моторний відсік 4 – біля двигуна вентилятора |
| 27 | Блок запобіжників/реле, панель приладів – за панеллю приладів, ліворуч |
| 28 | Блок безпеки/реле, багажне відділення – за панеллю |
| 29 | Блок керування свічками розжарювання – біля акумулятора |
| 30 | Блок керування фарами – за панеллю приладів |
| 31 | Реле дальнього світла – встановлено в блоці запобіжників/реле в моторному відсіку 1 |
| 32 | Гудок – за переднім бампером |
| 33 | Реле звукового сигналу – встановлено в блоці запобіжників/реле в моторному відсіку 1 |
| 34 | Допоміжне реле запалювання 1 – у блоці запобіжників/реле під панеллю приладів |
| 35 | Приймач сигналу системи безключового доступу – за комбінацією приладів |
| 36 | Багатофункціональний блок керування – Функції: протиугінний пристрій, акустичний попереджувальний сигнал/зумер, центральний замок, круїз-контроль, шина даних CAN, електричні склопідйомники, керування споживачами електроенергії, зовнішнє освітлення, омивач/омивач фар, гудок, комбінація приладів, внутрішнє освітлення, дистанційне керування (безключовий доступ), склоочисник/омивач заднього скла, система запуску двигуна, система керування люком, тиск у шинах, склоочисник/омивач лобового скла |
| 37 | Датчик температури навколишнього середовища |
| 38 | Блок керування системою паркування – за обшивкою багажного відділення |
| 39 | Модуль керування гідропідсилювачем керма – за панеллю приладів |
| 40 | Датчик дощу – у верхній центральній частині лобового скла |
| 41 | Реле двигуна насоса омивача заднього скла – встановлено в блоці запобіжників/реле в моторному відсіку 1 |
| 42 | Реле електродвигуна склоочисника заднього скла – встановлено в блоці реле/запобіжників 1 моторного відсіку |
| 43 | Блок керування підігрівом сидінь. Лівий. Передній – під сидінням |
| 44 | Блок керування підігрівом сидіння, переднє праве – під сидінням |
| 45 | Електронний блок керування SRS – під центральною консоллю |
| 46 | Блок керування підвіскою – за обтічником |
| 47 | Датчик прискорення (підвіска з електронним керуванням) 1 – на чашечці підвіски |
| 48 | Датчик прискорення (підвіска з електронним керуванням) 2 – на помпі підвіски |
| 49 | Датчик прискорення (підвіска з електронним керуванням) 3 – на підвісці |
| 50 | Акселерометр (підвіска з електронним керуванням) 4-стороння підвіска |
| 51 | Датчик прискорення (підвіска з електронним керуванням) 5 – під підлогою багажного відділення |
| 52 | Датчик висоти кузова (передній лівий) – на підвісці |
| 53 | Датчик висоти кузова (лівий задній) – на підвісці |
| 54 | Датчик висоти кузова (правий передній) – на підвісці |
| 55 | Блок керування електроприводом задніх дверей (комбінований) – за панеллю задніх дверей |
| 56 | Блок керування електроприводом задніх дверей (хетчбек) – за панеллю задніх дверей |
| 57 | Блок керування телефоном |
| 58 | Блок керування електропричепом – за панеллю |
| 59 | Електронний блок керування трансмісією – на трансмісії |
| 60 | Інвертор – під центральною консоллю |
| 61 | Реле насоса омивача лобового скла – встановлено в блоці запобіжників/реле в моторному відсіку 1 |
| 62 | Датчик бокового руху – під центральною консоллю |

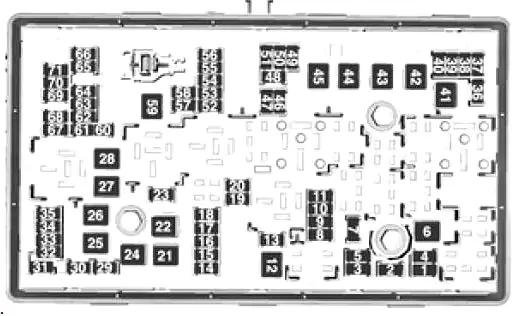

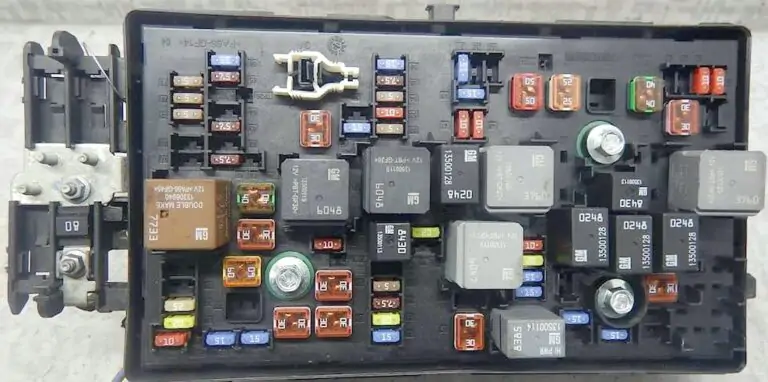

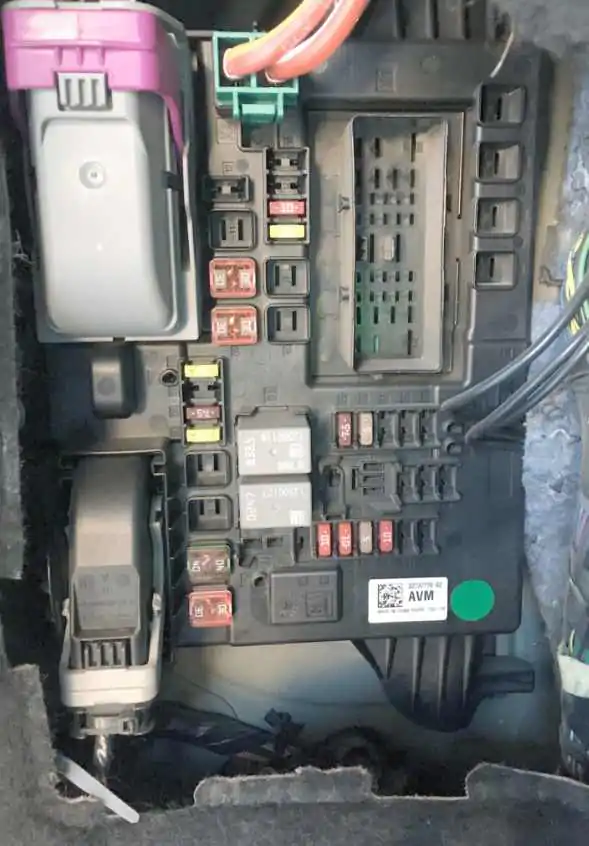

Блок запобіжників у моторному відсіку Opel Insignia

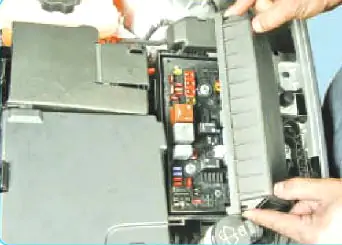

Головний блок запобіжників і реле розташований ліворуч від акумулятора та закритий захисною кришкою.
| 1 | 15A Електронний блок керування трансмісією |
| 2 | 15A Електронний блок керування двигуном |
| 3 | Резерв |
| 4 | Резерв |
| 5 | 15A Запалювання, блок керування коробкою передач, блок керування двигуном |
| 6 | 30A склоочисник лобового скла |
| 7 | — |
| 8 | 15A Система керування двигуном, впорскування палива, система запалювання |
| 9 | 15A Система керування двигуном, впорскування палива, система запалювання |
| 10 | Електронний блок керування двигуном 15A/20A |
| 11 | 10A керування двигуном |
| 12 | Стартер 30А |
| 13 | Підігрівач датчика дросельної заслінки 7,5 А |
| 14 | Освітлення 15А |
| 15 | 20A Склоочисник заднього скла |
| 16 | 7,5A керування двигуном |
| 17 | 5A Запалювання, подушка безпеки |
| 18 | 15A Адаптивне поворотне освітлення |
| 19 | 15A Адаптивне поворотне освітлення |
| 20 | Паливний насос 20А |
| 21 | 30A електричний склопідйомник |
| 22 | 30A АБС, ESP |
| 23 | 10A Підсилювач керма |
| 24 | 30A електричний склопідйомник |
| 25 | Розетки на 30 А |
| 26 | 60A ABS, ESP |
| 27 | 30A стоянкове гальмо |
| 28 | 40A підігрівач заднього скла |
| 29 | 15A Ліве сидіння з електричним регулюванням |
| 30 | 15A Праве сидіння з електричним регулюванням |
| 31 | 10A Електромагнітна муфта компресора кондиціонера |
| 32 | Багатофункціональний блок керування 20A |
| 33 | 25A підігрів передніх сидінь |
| 34 | Вентиляція даху 25A |
| 35 | 30A аудіопідсилювач |
| 36 | Резерв |
| 37 | 10A Дальнє світло, права фара |
| 38 | 10A Дальнє світло лівої фари |
| 39 | Резерв |
| 40 | рідинний насос |
| 41 | Вакуумний насос 30А |
| 42 | Вентиляторний двигун 60A |
| 43 | Резерв |
| 44 | 25A Система омивання фар |
| 45 | Вентиляторний двигун 60A |
| 46 | Вентиляторний двигун 10A |
| 47 | 10A керування двигуном |
| 48 | 15A протитуманні фари |
| 49 | 15A Ближнє світло, права фара |
| 50 | 15A Лампа ближнього світла лівої фари |
| 51 | 15A Гудок |
| 52 | 5A Комбінація приладів, сигнал |
| 53 | 10А запалювання |
| 54 | 5A вимикач фар |
| 55 | 7.5A Електричні склопідйомники та складані дзеркала |
| 56 | 15A двигун насоса омивача лобового скла |
| 57 | 15A Блокування рульової колонки |
| 58 | Резерв |
| 59 | дизельне опалення |
| 60 | 7.5A Електричні дзеркала |
| 61 | 7.5A Електричні дзеркала |
| 62 | 10A Система уловлювання парів палива |
| 63 | Датчик обігріву заднього скла 7,5 А |
| 64 | 5A Адаптивне поворотне освітлення |
| 65 | 7,5A протиугінна сирена |
| 66 | 15A Двигун насоса омивача заднього скла |
| 67 | Паливний насос 20А |
| 68 | Резерв |
| 69 | 5A багатофункціональний блок керування |
| 70 | Датчик дощу 5A |
| 71 | Блок живлення для електронного обладнання кузова |

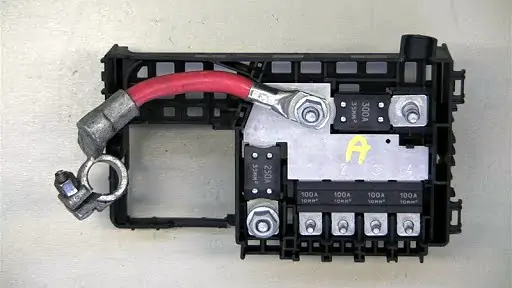

Блок акумулятора
До кришки акумуляторного відсіку необхідно прикріпити блок запобіжників у вигляді високоефективних плавких вставок.
- Блок запобіжників/реле на панелі приладів 100 А
- Блок запобіжників/реле на панелі приладів 100 А
- Блок запобіжників/реле на 100 А в багажному відділенні
- Блок запобіжників/реле на 100 А в багажному відділенні
- Генератор/Стартер

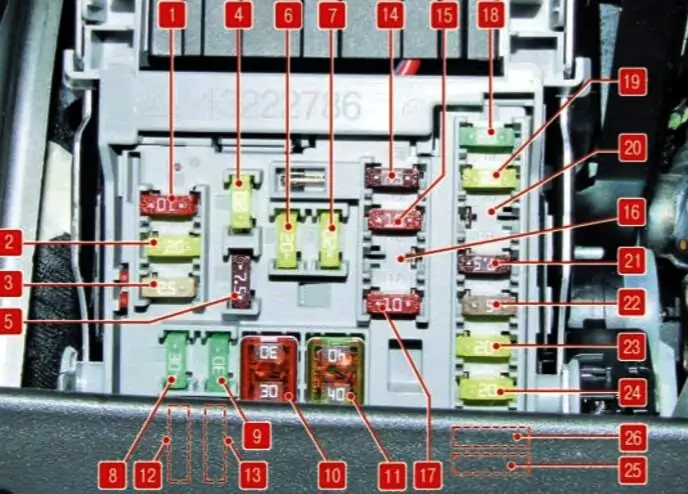

Блок запобіжників у салоні Opel Insignia

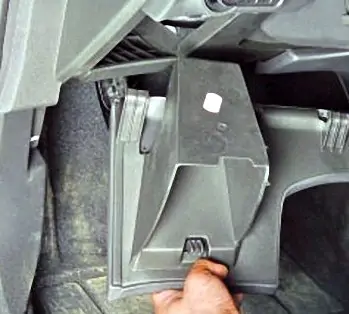

Він розташований під панеллю приладів з боку водія, за бардачком.
| 1 | Запобіжник радіо 10A A22, дисплей інформаційного центру водія (DIC) K33 |
| 2 | 20A Модуль керування кузовом K9, зовнішнє освітлення |
| 3 | Модуль керування кузовом 25A K9 |
| 4 | Радіоприймач 20A A11, блок керування зумером P5 |
| 5 | Блок керування цифровим радіо A12 7,5 A, блок керування мобільним телефоном K82, інтерфейсний модуль мультимедійного плеєра T11 |
| 6 | Передня розетка 20A ( прикурювач ) |
| 7 | Розетка аксесуарів 20A |
| 8 | 30A K9 Модуль керування кузовом, ліва фара (ближнє світло, галогенна) |
| 9 | 30A K9 Модуль керування кузовом, права фара (ближнє світло, галогенна) |
| 10 | 30A K9 Модуль керування кузовом, замки дверей |
| 11 | 40A Модуль керування вентилятором K8. Опалення (вентиляція) та кондиціонування повітря |
| 12 | 25A S64D Перемикач регулювання сидіння водія, S65D Перемикач поперекової опори сидіння водія |
| 13 | 25A Електричні передні сидіння |
| 14 | Діагностичний роз’єм X84 7,5 A |
| 15 | 7.5A Модуль діагностики та моніторингу подушок безпеки K36 |
| 16 | Центральний замок 10А |
| 17 | Панель керування HVAC 10A A26, блок керування HVAC K33 |
| 18 | Реле логістичного режиму 30A KR104A 1 |
| 19 | 20A Модуль керування кузовом K9 стоп-сигнали, фари |
| 20 | Модуль виявлення присутності пасажира 5A K85 |
| 21 | 10A P16 приладова панель |
| 22 | 5A S39 вимикач запалювання |
| 23 | Модуль керування кузовом 20A K9 |
| 24 | Модуль керування кузовом 20A K9 |
| 25 | 20A блокування рульової колонки |
| 26 | Підключення допоміжного живлення 20A |
Запобіжники № 6 та 7 на 20 А відповідають за роботу прикурювача та додаткових розеток.

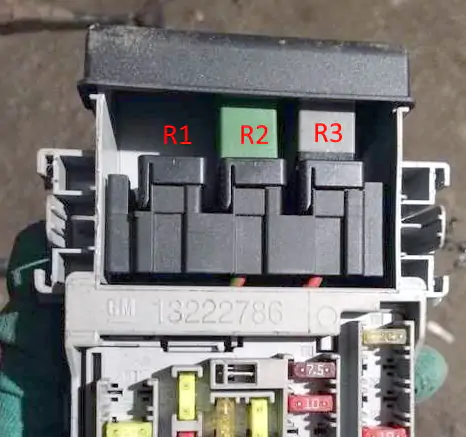

Призначення реле Opel Insignia
У верхній частині блоку можна встановити кілька реле.
- Відкриття багажника
- Безпека дверей
- Розетка живлення

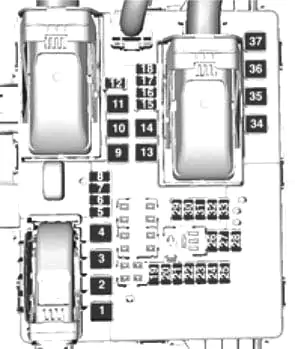

Блок запобіжників багажника Opel Insignia
У багажному відділенні цей блок прихований за панеллю з лівого боку.
| 1 | 30A центральний замок, електропривод задніх дверей |
| 2 | 40A кондиціонер/опалення |
| 3 | Блок керування електропричепом 40A |
| 4 | Резерв |
| 5 | Підключення живлення причепа 30A |
| 6 | Резерв |
| 7 | Резерв |
| 8 | Підключення живлення причепа 30A |
| 9 | Резерв |
| 10 | Підігрівач охолоджувальної рідини 30A |
| 11 | 30A Електричні передні сидіння |
| 12 | 10A електричне сидіння з пам’яттю |
| 13 | Регулювання кута нахилу фар, контроль рівня освітлення |
| 14 | Резерв |
| 15 | Резерв |
| 16 | Резерв |
| 17 | Підігрів сидінь |
| 18 | 20A Блок керування електроприводом задніх дверей (багажник) |
| 19 | Шторка заднього вікна |
| 20 | Вентилятор для водійського сидіння |
| 21 | Блок керування електропричепом 7,5 А |
| 22 | 15A Шторка заднього вікна |
| 23 | 5A протиугінна система |
| 24 | Лівий габаритний ліхтар |
| 25 | Правий габаритний ліхтар |
| 26 | Освітлення, покажчики поворотів |
| 27 | Освітлення, покажчики поворотів |
| 28 | Резерв |
| 29 | Транспортний фіксатор 30A |
| 30 | Транспортний фіксатор 30A |
| 31 | Активна система амортизації 10-A, асистент автоматичного перемикання дальнього світла, круїз-контроль, система розпізнавання дорожніх знаків, система виявлення виїзду зі смуги руху |
| 32 | Система паркування |
| 33 | 10A Блок керування блокуванням диференціала, повний привід |
| 34 | 30A люк |
| 35 | Центральний замок 30А |
| 36 | Електричні передні сидіння |
| 37 | Резерв |
