Opel Corsa E представляє 5-те покоління модельного ряду Corsa, що випускалося у 2014, 2015, 2016, 2017, 2018 та 2019 роках. Він також відомий як Vauxhall Corsa E. У цій статті описано запобіжники та реле в Opel Corsa E, включаючи блок-схеми, фотоприклади та місця встановлення. Ми зосередимося на запобіжнику, який відповідає за прикурювач.
Призначення запобіжників у блоках, а також їх кількість, можуть відрізнятися від показаних і залежать від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Блок запобіжників у салоні Opel Corsa E

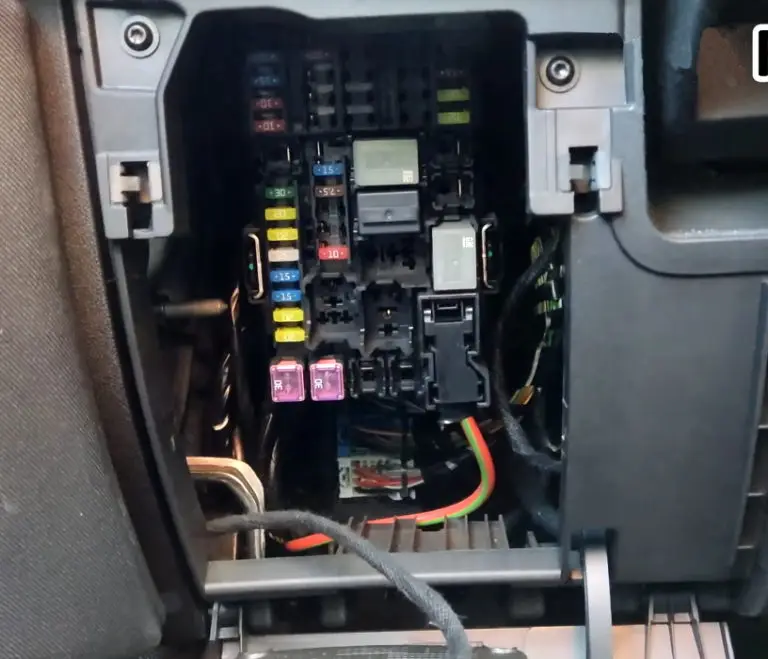

У салоні автомобіля блок запобіжників розташований у нижній лівій частині панелі приладів. В автомобілях з правим кермом він знаходиться у бардачку.

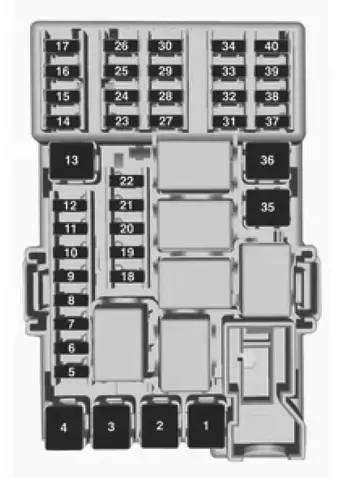

Символи блоку запобіжників
Таблиця блоку запобіжників
| 1 | – |
| 2 | – |
| 3 | Електричні склопідйомники |
| 4 | Перетворювач напруги |
| 5 | Модуль керування кузовом 1 |
| 6 | Модуль керування кузовом 2 |
| 7 | Модуль керування кузовом 3 |
| 8 | Модуль керування кузовом 4 |
| 9 | Модуль керування кузовом 5 |
| 10 | Модуль керування кузовом 6 |
| 11 | Модуль керування кузовом 7 |
| 12 | Модуль керування кузовом 8 |
| 13 | – |
| 14 | задні двері |
| 15 | Система подушок безпеки |
| 16 | Підключення до даних |
| 17 | запалювання |
| 18 | кондиціонер |
| 19 | люк на даху |
| 20 | Паркувальний асистент/датчик дощу/передня камера |
| 21 | гальмівний вимикач |
| 22 | аудіосистема |
| 23 | Реклама |
| 24 | – |
| 25 | Допоміжна розетка |
| 26 | панель приладів |
| 27 | Підігрів водійського сидіння |
| 28 | – |
| 29 | – |
| 30 | Панель приладів/Підігрів сидінь/FlexDock |
| 31 | сигнал |
| 32 | Підігрів пасажирського сидіння |
| 33 | – |
| 34 | Підігрів керма |
| 35 | Комплект для ремонту шин |
| 36 | – |
| 37 | Склоочисник заднього скла |
| 38 | запальничка |
| 39 | Індикатор електросклопідйомників/люка/автоматичної коробки передач |
| 40 | – |
Запобіжник № 38 відповідає за роботу прикурювача.
Розподіл запобіжників у моторному відсіку Corsa E

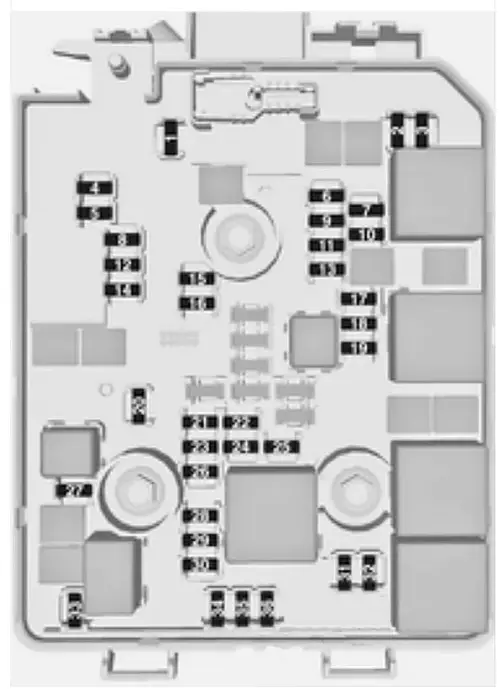

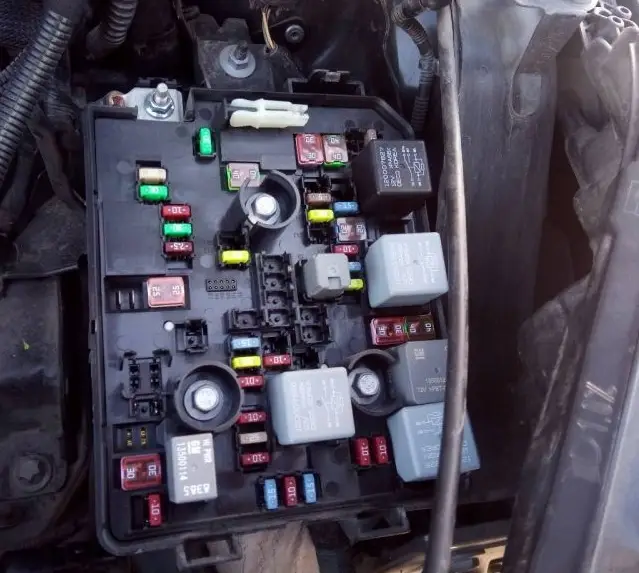

Під капотом, у моторному відсіку з правого боку, під захисною кришкою, розташований головний блок запобіжників і реле.
Позначення
| 1 | Модуль інтерфейсу причепа, система заднього багажника |
| 2 | – |
| 3 | Датчик батареї |
| 4 | Паливний насос модуля керування шасі |
| 5 | Прес |
| 6 | Ближнє світло та денні ходові вогні ліве, ксенонове дальнє світло ліве та праве |
| 7 | – |
| 8 | Модуль керування трансмісією MTA, модуль керування LPG |
| 9 | Виявлення напруги модуля керування кузовом |
| 10 | Регулювання фар |
| 11 | Склоочисник заднього скла |
| 12 | Підігрів заднього скла |
| 13 | Ближнє світло та денні ходові вогні праве |
| 14 | Підігрів зовнішніх дзеркал |
| 15 | – |
| 16 | Комплект підсилювача гальм |
| 17 | Запалювання, потужність при запуску двигуна |
| 18 | Модуль керування двигуном |
| 19 | паливний насос |
| 20 | – |
| 21 | Магніти двигуна, датчики двигуна |
| 22 | – |
| 23 | система впорскування |
| 24 | Система прання |
| 25 | – |
| 26 | Датчики двигуна |
| 27 | Запірний клапан опалення |
| 28 | Модуль керування двигуном |
| 29 | Модуль керування двигуном |
| 30 | Модуль керування двигуном |
| 31 | Дальнє світло ліве, ксенонове ближнє світло ліве |
| 32 | Праве дальнє світло, праве ксенонове ближнє світло |
| 33 | Модуль керування двигуном |
| 34 | сигнал |
| 35 | Муфта компресора кондиціонера |
| 36 | Передні протитуманні фари |

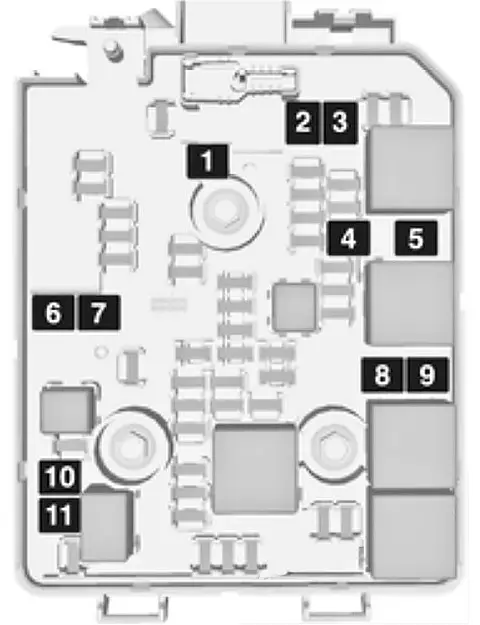

- Насос ABS
- Склоочисники
- вентилятор
- панель керування
- Опалення дизельним паливом
- спосіб передавання
- Низька потужність вентилятора охолодження
- Вентилятор охолодження, верхній рівень
- вентилятор
- стартер
