Запобіжники та реле Nissan Note. Схема запобіжників Nissan Note.

Nissan Note належить до сегмента субкомпактних фургонів. Перше покоління, що мало позначення E11, випускалося у 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 та 2013 роках. У цей період автомобіль зазнав фейсліфтингу. Друге покоління, E12, виробляється з 2014 року. Ми надаємо інформацію про розташування всіх основних електронних блоків керування. Особливу увагу приділимо запобіжникам та реле в Nissan Note E11 та E12, показавши фотографії блоків та їх схеми з розшифровками.

E11

Пасажирський салон

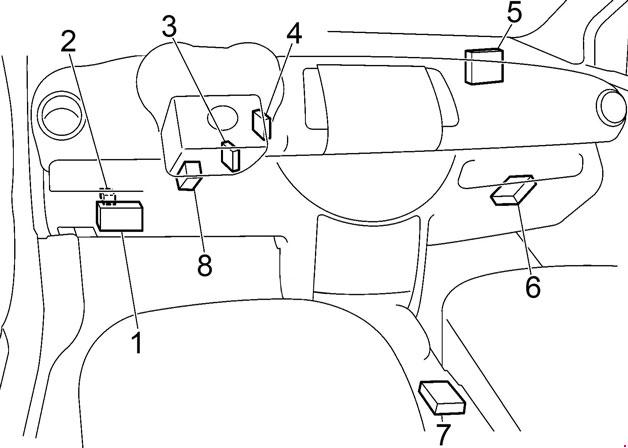

Розташування

Схема

1. Блок запобіжників
2. Реле блокування дверей (з інтелектуальною системою доступу в автомобіль)
3. Антенний підсилювач системи захисту від крадіжок (NATS)
4. Інтелектуальний блок контролю доступу в автомобіль
5. Модуль електроніки кузова (BCM)
6. Блок керування коробкою передач
7. Блок подушок безпеки
8. Блок управління ESP

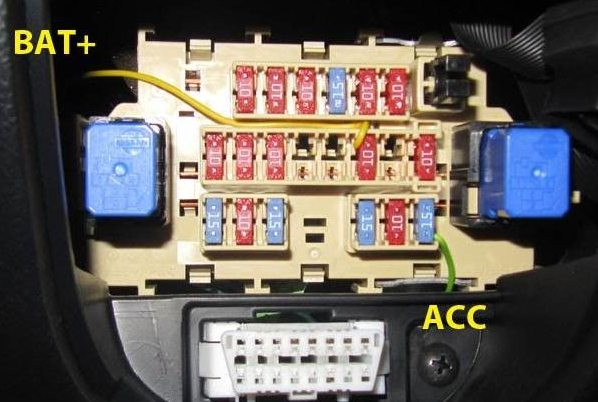

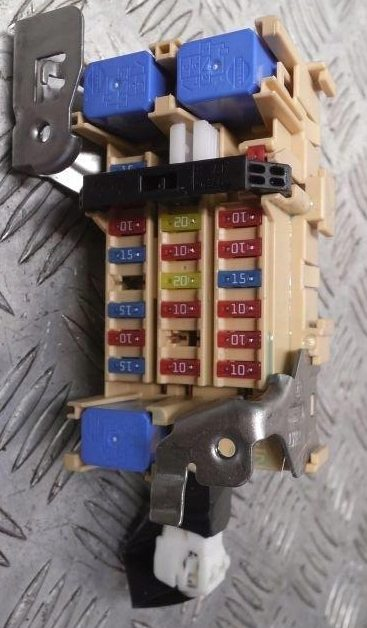

Блок запобіжників Nissan Note

Він знаходиться в панелі приладів, зліва за захисною кришкою.

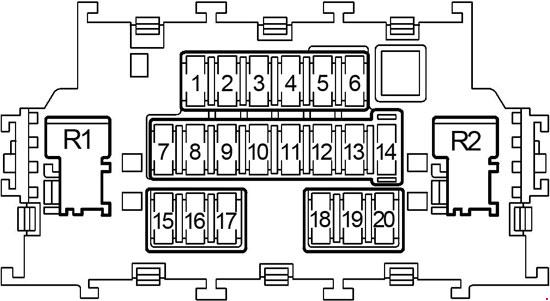

Схема запобіжників Nissan Note

F1	Подушки безпеки 10A SRC
F2	10A Кузов, реле запалювання, реле паливного насоса, модуль електроніки кузова (BCM)
F3	Попереджувальні індикатори 10A, попереджувальний зумер, система зарядки
F4	15A Насос омивача вітрового скла та дверей багажника
F5	15A Підігрів зовнішніх дзеркал
F6	10А Протиугінна система (NATS), Аудіосистема
F7	10A Модуль електроніки кузова (BCM)
F8	10А Центральний замок, пульт
F9	10A Стоп-сигнали, ABS, ESP, сигнальні індикатори
F10	Резерв
F11	Резерв
F12	10A Внутрішнє освітлення, пульт дистанційного керування, освітлення, освітлення багажного відділення, датчик дощу
F13	Резерв
F14	10A Підсвічування приладової панелі, діагностичний роз’єм (OBD II), інтелектуальна система доступу до автомобіля, покажчики повороту
F15	Тепловентилятор електричний 15А
F16	10А Кліматичний блок
F17	Тепловентилятор електричний 15А
F18	15A Задня розетка
F19	10А Підігрів сидінь
F20	15A Передня розетка, запобіжник прикурювача
Реле
R11	Реле вентилятора обігрівача
R12	Реле внутрішнього допоміжного обладнання

Для переднього прикурювача є запобіжник на 15А номер 20.

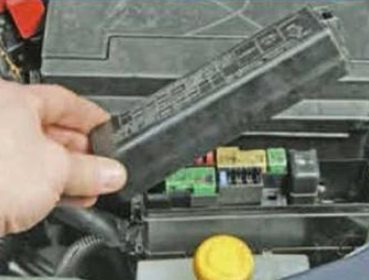

Зпобіжники в моторному відсіку Nissan Note

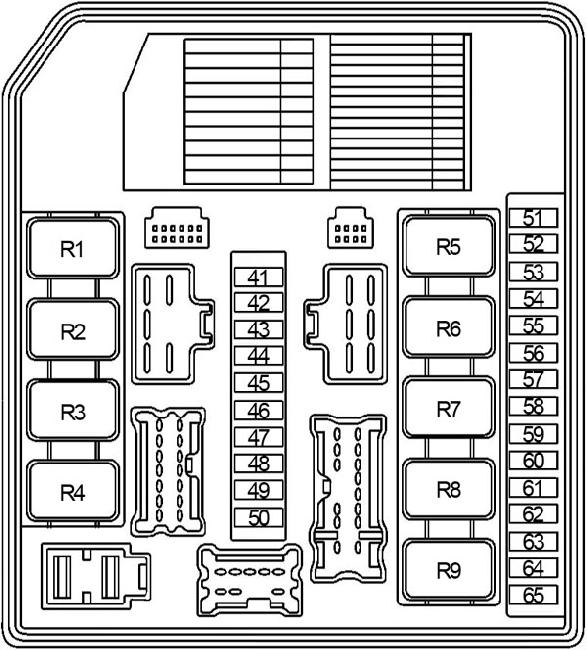

Схема

Позначення

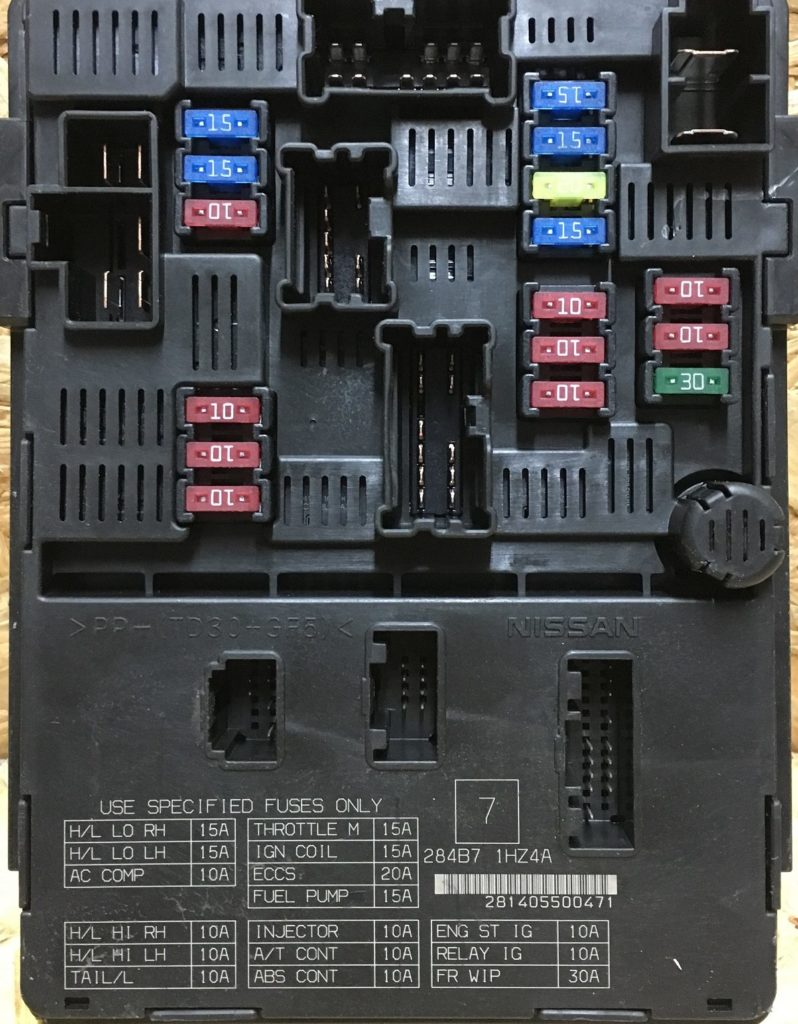

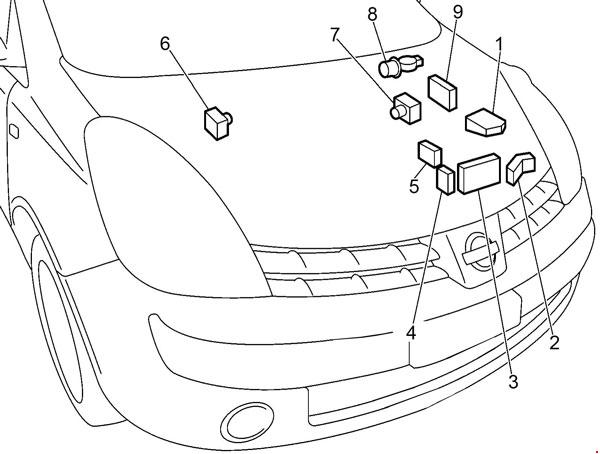

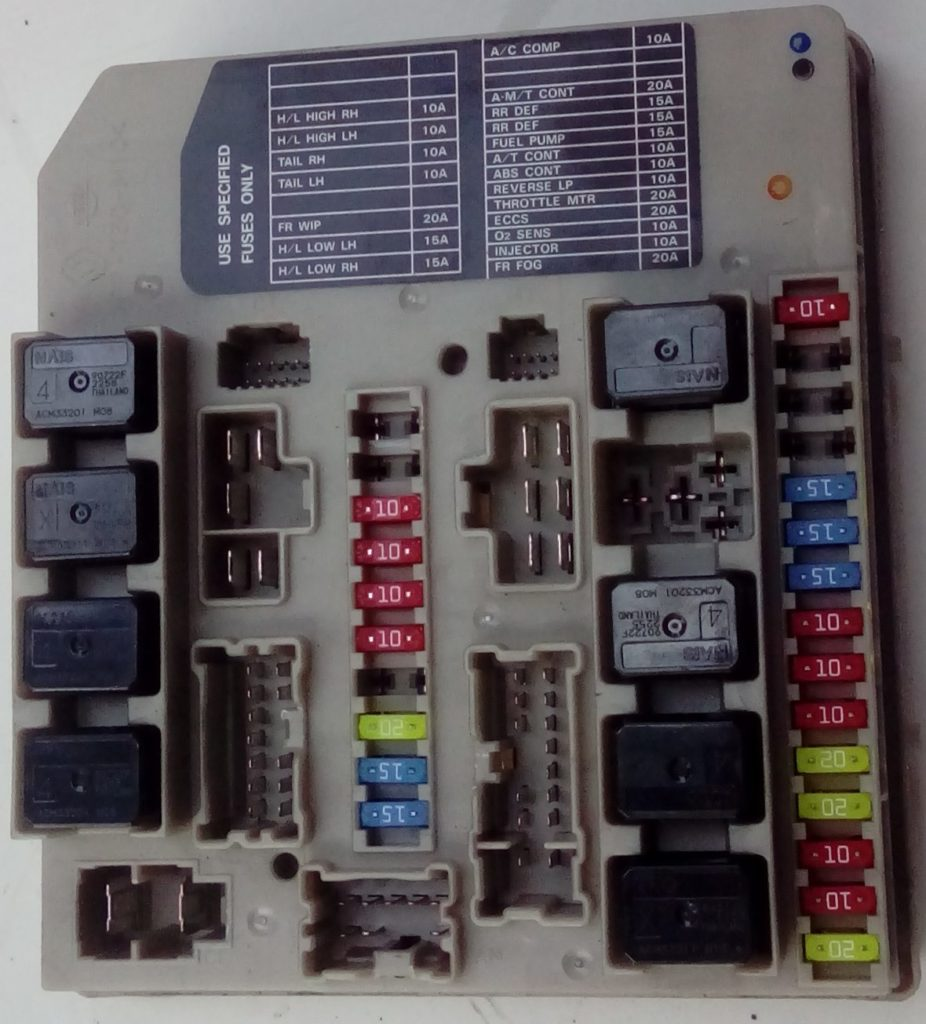

1. Монтажний блок запобіжників (IPDM E / R)
2. Блок реле (PTC)
3. Додатковий блок запобіжників
4. Блок запобіжників додаткового живлення
5. Силова коробка запобіжників
6. LHD: Блок керування ABS
7. RHD: Блок керування ABS
8. Мотоциклетні двірники
9. Блок керування двигуном (ECM)

Автоматичні вимикачі
41	–
42	–
43	10А Праве дальнє світло, денні ходові вогні, автоматичне освітлення
44	10А Ліве дальнє світло, денні ходові вогні, автоматичне освітлення
45	10А Ліхтар габаритний з правого боку, система автоматичного освітлення, підсвічування
46	10А Ліхтар габаритний, автоматичне освітлення, ліхтарі, фари
47	–
48	20A Склоочисник та омивач
49	15А Ближнє світло ліве, денні ходові вогні, автоматичне освітлення
50	15А Праве ближнє світло, денні ходові вогні, автоматичне освітлення
51	10A Муфта компресора кондиціонера
52	–
53	–
54	20A Блок керування АКПП
55	15А Обігрів заднього скла, запобіжник №5 (обігрів дзеркал)
56	15А Обігрів заднього скла, запобіжник №5 (обігрів дзеркал)
57	15А Реле паливного насоса
58	10А Датчик швидкості (АКПП), датчик температури масла (АКПП), блок управління АКПП, датчик обертання турбіни
59	10Ð ABS, ESP
60	10A Селектор АКПП, система запуску, ліхтарі заднього ходу, покажчики АКПП, задній склоочисник і омивач
61	20А Реле дросельної заслінки
62	20А Блок керування двигуном, датчик MAF, датчик положення коленвала, датчик положення распредвала, клапан продувки бачка, система запалювання, клапан впускний, протиугінна система, форсунки, привід палива, клапан турбіни
63	10A Система вприскування палива, передній датчик кисню з підігрівом, задній датчик кисню з підігрівом
64	Система вприскування палива 10А
65	20A Передня протитуманна фара
Реле
R1	1) Підігрів заднього скла, 2) Ближнє світло
R2	1) Блок керування двигуном (ECM), 2) Габаритне світло
R3	1) ближнє світло, 2) ліве дальнє світло
R4	1) Передня протитуманна фара, 2) Праве дальнє світло
R5	1) Стартер, 2) Муфта компресора A C
R6	Передня протитуманна фара
R7	1) Вентилятор охолодження (висока швидкість), 2) Склоочисник
R8	1) Вентилятор охолодження (низька швидкість), 2) Вентилятор охолодження (висока швидкість)
R9	1) Запалювання, 2) Вентилятор охолодження (низька швидкість)

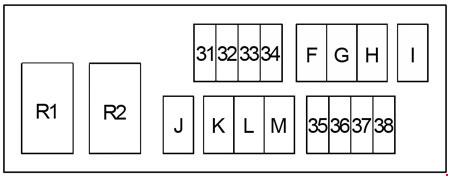

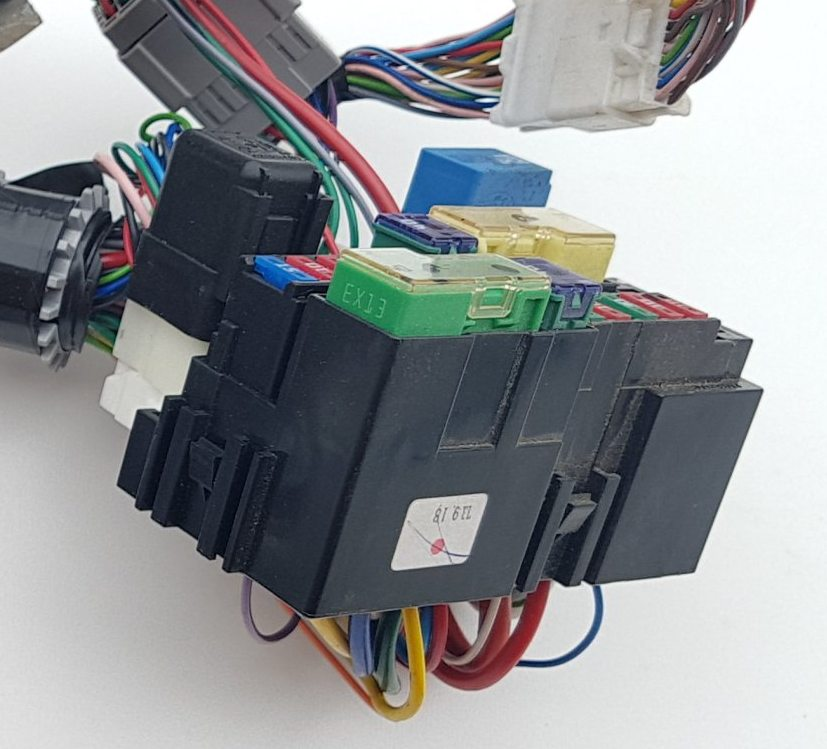

Додаткова коробка

31	–
32	–
33	–
34	Аудіосистема 15А
35	10А Звуковий сигнал
36	Система зарядки 10А
37	10А Денні ходові вогні
38	–
F	40Ð ABS, ESP
G	40A Реле вентилятора охолодження (висока швидкість), реле вентилятора охолодження (низька швидкість)
H	40А Замок запалювання
I	40A Додатковий нагрівач (PTC)
J	40A вікна, модуль електроніки кузова (BCM)
K	30Ð ABS, ESP
L	30A Очищувачі фар
M	Гідропідсилювач керма 60А
R1	Денні ходові вогні
R2	Звуковий сигнал

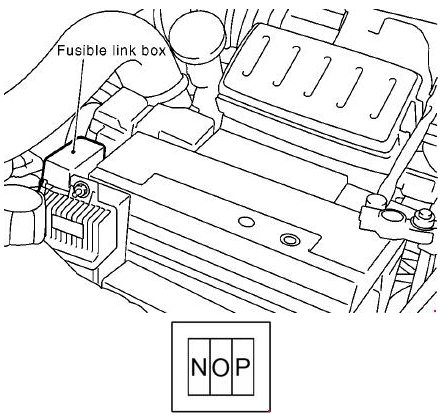

Блок запобіжників додаткового живлення

• N 80A – Додатковий нагрівач (PTC)
• O 60A – Свічки розжарювання
• P 80A – Додатковий нагрівач (PTC)

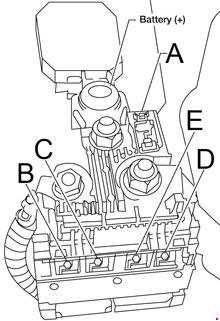

Силова коробка запобіжників

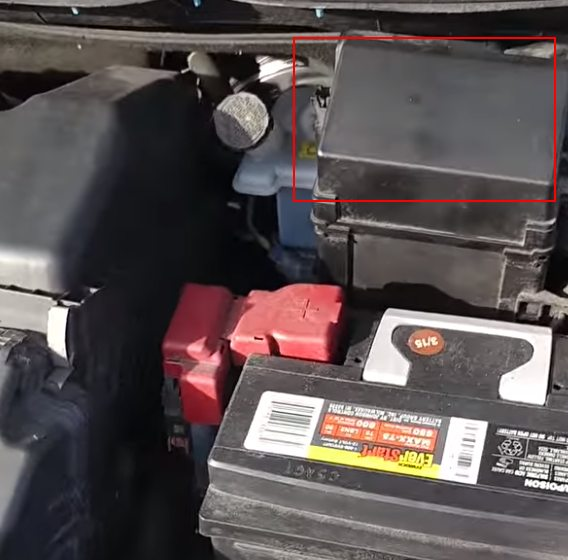

Розташований на плюсовій частині акумулятора.

• A 80/140 250 Система зарядки, система запуску, запобіжники
• B – 80 / 100A – запобіжники
• C – 80A – Запобіжники
• D – 60A – реле запалювання, запобіжники, реле паливного насоса
• E – 80A – допоміжне реле, запобіжники, реле нагрівача

E12

Загальне розташування ящиків схоже на перше покоління.

Пасажирський салон

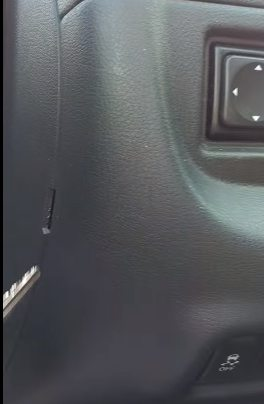

Розташований в кінці приладової панелі, за бічною кришкою.

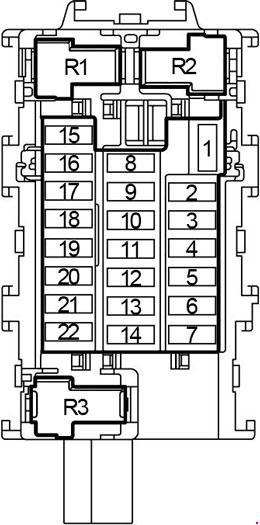

Призначення

3. 10А – Електрообладнання згідно зі схемою на звороті обкладинки
5. 10А – Електрообладнання згідно зі схемою на звороті обкладинки
6. 10A – Шайби
7. 10A – SRS, подушки безпеки
8. 10А – Електрообладнання згідно зі схемою на звороті обкладинки
9. 20А
10. 10A – Система запуску, інтел.ключ
11. 20A – Обігрів заднього скла, BCM
12. 10А – Електрообладнання згідно зі схемою на звороті обкладинки
15. 15A – прикурювач, гніздо переднє
17. 10A – Дзеркала, Аудіо дисплей
18. 10A – Аудіосистема, Панель приладів
20. 15A – Система кондиціонування
21. 20A – Система кондиціонування повітря
22. 15A – Система кондиціонування

• R1 – реле електрообладнання салону
• R2 – реле системи запалювання
• R3 – реле вентилятора

Запобіжник №15 на 15А відповідає за прикурювач.

Моторний відсік

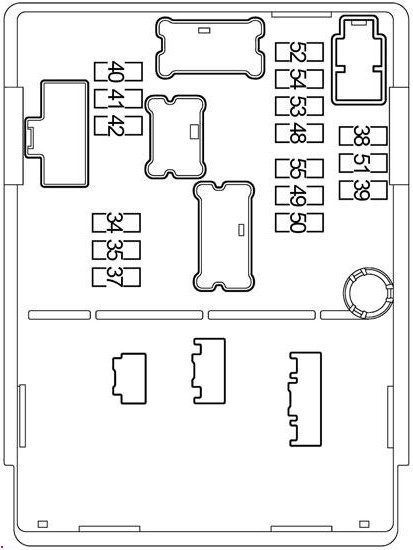

Блок запобіжників

Позначення

34	10А Фари
35	10А Фари
37	10А Лампи, габарити, система паркування
38	–
39	Шайба 30А
40	15A Фари ближнього світла
41	15A Фари ближнього світла
42	10А Реле кондиціонера
48	15А Реле паливного насоса
49	10A Модуль управління кузовом і двигуном, система інтелектуальних ключів, функція запуску двигуна
50	10A Система контролю гальм
51	10A Система управління двигуном
52	15A Реле керування двигуном дросельної заслінки
53	20A Реле ECM, система керування двигуном, NVIS
54	15A Система керування двигуном
55	10A Система управління двигуном

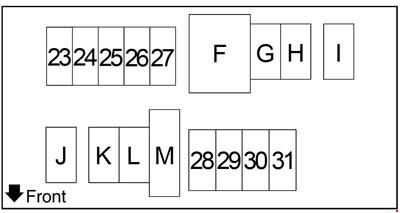

Додатковий блок запобіжників

Призначення

23	–
24	Система зарядки 10A, гудок, система смарт-ключа, система безпеки автомобіля
25	Система управління CVT 10A
26	–
27	–
28	–
29	15A Аудіо 20A Навігація, аудіо дисплей
30	Модуль керування кузовом 10A, система керування гальмами, система керування двигуном, система інтелектуального ключа
31	15A Передня протитуманна фара
F	40A / 50A Реле вентилятора охолодження
G	Модуль керування кузовом 40A, система денних ходових вогнів, передня протитуманна фара, передній склоочисник і омивач
H	40A Система запуску, реле запалювання
I	40А
J	60A Підсилювач керма з електронним керуванням
K	–
L	30A Система контролю гальм
M	30A Система контролю гальм

Силова коробка запобіжників

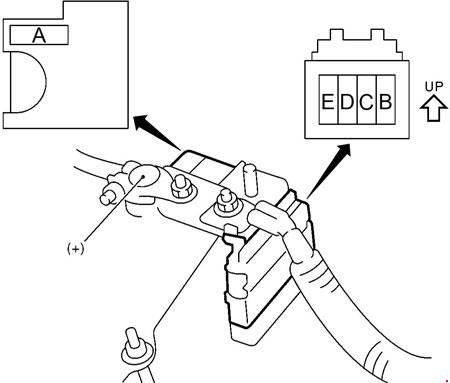

Знаходиться на плюсовій клемі акумулятора.

• A – 120A – Генератор
• B – 60A – запалювання, реле, запобіжники
• C – 80A – Аксесуари, реле, запобіжники
• D – 100A – Запобіжники
• E – 80A – Реле лампи, запобіжники
