Запобіжники та реле Nissan Leaf. Схема запобіжників Nissan Leaf.

Nissan Leaf — один з перших серійних електромобілів від японського автовиробника Nissan. Модель випускалася з 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 і продовжує випускатися у 2024 році. У цьому керівництві ви знайдете повну інформацію щодо блоків запобіжників і реле в Nissan Leaf: детальні схеми, розташування, призначення кожного елемента, а також фото з поясненнями. Окремо розглянемо, який запобіжник відповідає за прикурювач і як його замінити.

Залежно від комплектації та регіону постачання можливе різне виконання та розміщення блоків. У разі утруднень зверніться до дилера.

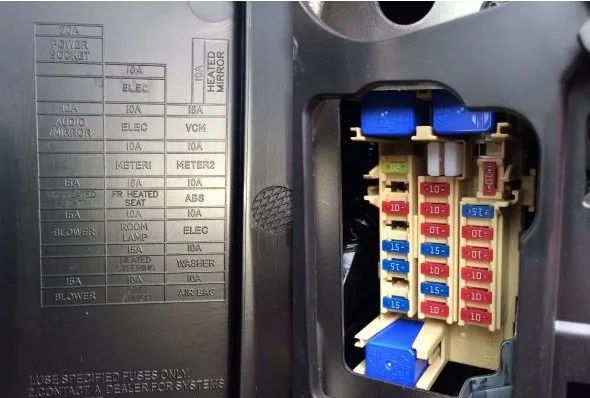

Блок запобіжників у салоні

Він розташований за кришкою у передній стійці. На зворотному боці буде розташована актуальна схема з описом призначення.

№	A	Опис
1	20	розетка / прикурювач
2		–
3	10	Аудіосистема / дзеркало
4		–
5	15	Системи паркування / гальмування
6	15	Вентилятор
7		–
8	15	Вентилятор
9	10	Електро компоненти
10	10	Електро компоненти
11	10	Вимірювальні прилади
12	15	Підігрів сидінь
13	10	Світло у салоні
14	15	Обігрівач кермового управління
15	10	Вимикач
16	10	Підігрів дзеркал
17	15	Зовнішнє світло
18	10	Вимірювальні прилади
19	10	АБС
20	10	Електро компоненти
21	10	Омивач
22	10	Подушки безпеки

За прикурювач відповідає запобіжник позначений як Power Socket на 20A. У самому верху зліва.

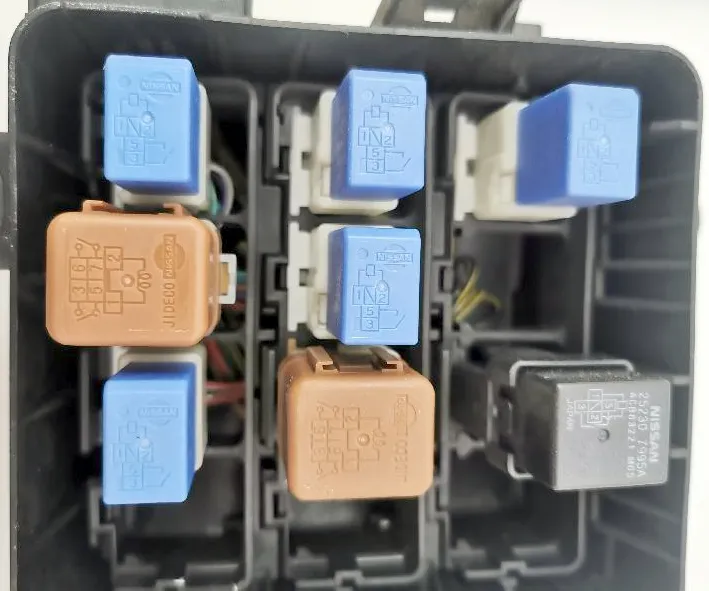

Зверху розташовані реле запалювання(25224BB RELAY-IGNITION) та АСС (25224B RELAY-IGNITION), а знизу реле вентилятора опалювача (25224BA BLW RELAY).
