Сімейство вантажних автомобілів MAN TGS TGX випускалося в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 році. Після цього моделі отримали рестайлінг і оновлені випускаються в 2017, 2018, 2019, 2020, 2021, 2022, 2023 роках у різних модифікаціях і виконаннях. Загалом, MAN TGS і MAN TGX мають схожі електричні схеми, тому що спроектовані на загальній базі. У цьому матеріалі Ви зможете знайти опис запобіжників і реле Ман ТГС і Ман ТГХ зі схемами блоків і місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Блок запобіжників і реле MAN TGS TGX

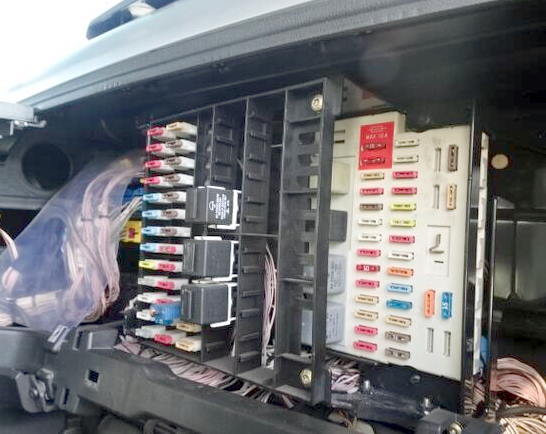

Основний блок запобіжників і реле знаходиться в панелі приладів, з боку пасажира. Для доступу треба вигвинтити кріпильні гвинти (5) проти годинникової стрілки до упору.

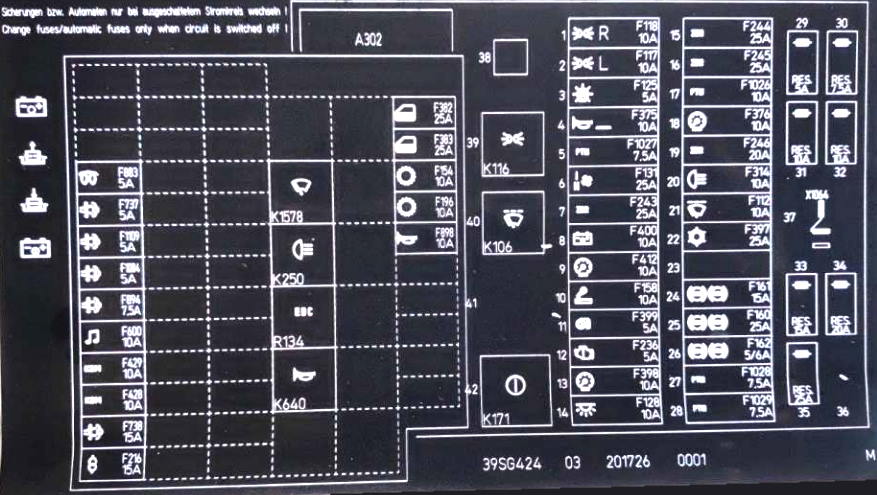

Опис
| 1 | F118 запобіжник правого заднього габариту та стоянкового освітлення праворуч |
| 2 | F117 запобіжник лівого заднього габариту та стоянкового освітлення зліва, |
| 3 | F125 запобіжник підсвічування панелі приладів, тумблерів, підсвічування клавіш вимкнення, |
| 4 | F375 (клема 15) запобіжник кабіни зовнішній, сигнал |
| 5 | F1027 запобіжник живлення керуючого процесора автомобіля (15 клема), |
| 6 | F131 запобіжник вентилятор утеплювача |
| 7 | F243 запобіжник живлення центрального бортового комп’ютера – постійне живлення, не через замок запалювання, |
| 8 | F400 акумулятор |
| 9 | F412 живлення тахоспідографа та покажчиків приладової панелі,(30 клема) |
| 10 | F158 прикурювач, розетка |
| 11 | F399 запобіжник зарядки, живлення збудження генератора (15 клема) |
| 12 | F236 живлення блоку EDC (15 клема), (електросхеми – EDC 7 C32,-EDC 7 D2840,-EDC 6.1) |
| 13 | F398 живлення тахоспідографа та покажчиків приладової панелі,(15 клема) |
| 14 | F128 живлення споживачів (постійна напруга), |
| 15 | F244 живлення центрального бортового комп’ютера (30-1 клема), |
| 16 | F245 живлення центрального бортового комп’ютера (30-2 клеми), |
| 17 | F1026 живлення керуючого процесора автомобіля, |
| 18 | F376 запобіжник кабіни для споживачів (15 клема), |
| 19 | F246 живлення центрального бортового комп’ютера (15 клема), |
| 20 | F314 запобіжник прожектора заднього ходу, |
| 21 | F112 живлення склоочисника та склоомивача вітрового скла |
| 22 | F397 кондиціонер, |
| 23 | F106 живлення електрофакельного пристрою, |
| 24 | F161 живлення системи EBS\ABS – обмежувальний клапан гальмівного приводу, |
| 25 | F160 живлення системи EBS\ABS причіп, |
| 26 | F162 живлення управління EBS\ABS, |
| 27 | F1028 живлення керуючого процесора автомобіля або блоку керування |
| 28 | F1028 живлення керуючого процесора автомобіля або блоку керування |
| 29 | резерв |
| 30 | резерв |
| 31 | резерв |
| 32 | резерв |
| 33 | резерв |
| 34 | резерв |
| 35 | резерв |
| 36 | резерв |
| 37 | перемичка, |
| 38 | інструмент |
| 39 | К116 реле стоянкового світла та задніх габаритних вогнів |
| 40 | К106 інтегральне реле склоочисника |
| 41 | К102 реле електрофакельного пристрою |
| 42 | К171 реле споживачів (15 клема) |
За роботу прикурювача в MAN TGS TGX відповідає запобіжник номер 10 або F216.
Поруч із акумулятором можуть встановлюватися додаткові запобіжники, які відповідають за роботу приладів з постійним джерелом живлення та інші прилади.
