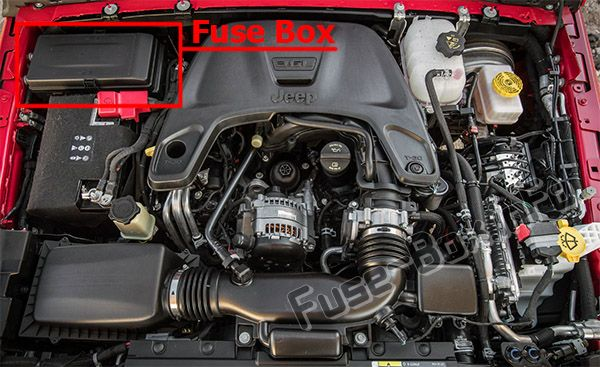

У цій статті ми розглянемо опис супутників та реле Jeep Wrangler JL; 2017-2019 років випуску.
У центрі якого розташовані захисні пристрої картриджів, міні-переривники та реле. У верхньому кутку PDC зазначено розмір обслуговуваної шкіри.

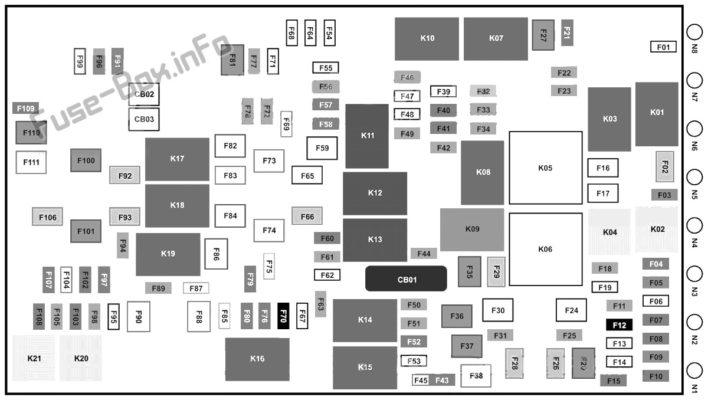

Схеми для блоку вироблених 2017, 2018
| Опис | |||
|---|---|---|---|
| Ф01 | – | – | Запасний |
| Ф02 | 40 ампер зелений | – | Стартер |
| Ф03 | – | 5-амперний загар | СПК |
| Ф04 | – | 20 ампер жовтий | Пожежний насос MTR/FPCM |
| Ф05 | – | 5-амперний загар | Шлюз безпеки |
| Ф06 | – | – | Запасний |
| Ф07 | – | 15 ампер синього кольору | Холодильний насос LTR – з очевидних причин |
| Ф08 | – | 15 ампер синього кольору | TCM-8HP ЛЕБІДЬ |
| Ф09 | – | – | Запасний |
| Ф10 | – | 15 ампер синього кольору | KIN/RF HUB/ESCL |
| Ф11 | – | 10 ампер | Порт UCI (USB та AUX) |
| Ф12 | – | 25 А Очистити | Підсилювач HIFI |
| Ф13 | – | – | Запасний |
| Ф14 | – | – | Запасний |
| Ф15 | – | 15 ампер синього кольору | IPC/SWITCH BANK-HD ELEC |
| Ф16 | – | – | Запасний |
| Ф17 | – | – | Запасний |
| Ф18 | – | 10 ампер | ЖЕПЛЕННЯ ЗМІННИЙ СТРУМ |
| Ф19 | – | – | Запасний |
| Ф20 | 30-амперна розетка | – | CBC 1 – ВНУТРІШНЄ ПОКРИТТЯ |
| Ф21 | – | 20 ампер жовтий | ЗАДНІЙ КЛІПЕР |
| Ф22 | 10 ампер | ПРОБУДЖЕННЯ ECM/PCM/MGU/ПРОБУДЖЕННЯ PPU | |
| Ф23 | – | 10 ампер | PCM/ECM |
| Ф24 | – | – | Запасний |
| Ф25 | – | 10 ампер | MOD.SBW |
| Ф26 | 40 ампер зелений | – | CBC 2-ЗОВНІШНІ ЛІХТАРІ №1 |
| Ф27 | 30-амперна розетка | – | Вхідні двері |
| Ф28 | 40 ампер зелений | – | Замки CBC 3-Power |
| Ф29 | 40 ампер зелений | – | ТГС 4-ЗОВНІШНІ ЛІХТАРИ №2 |
| Ф30 | – | – | Запасний |
| Ф31 | – | 10 ампер | ДІАГНОСТИЧНИЙ ПОРТ |
| Ф32 | – | 10 ампер | РЕЖИМ КЕРУВАННЯ HVAC/SCL/OCM/DPDM |
| Ф33 | – | 10 ампер | ПОДУШКА БЕЗПЕКИ PTS / IRCM / LMPS |
| Ф34 | – | 10 ампер | ПРОБУДЖЕННЯ ESC/EHPS/SBCM |
| Ф35 | 30-амперна розетка | – | ГАЛЬМУВАННЯ ВАКЦИНАЦІЇ PMP – для ясності |
| Ф36 | 30-амперна розетка | – | Модифікація буксирування TRLR – для ясності |
| Ф37 | 30-амперна розетка | – | TRLR TOW CONN 7W – для ясності |
| Ф38 | 20 ампер синього кольору | – | ECM |
| Ф39 | – | – | Запасний |
| Ф40 | – | 15 ампер синього кольору | DTCM / БЛОКУВАННЯ ОСІ FT_RR |
| Ф41 | – | 15 ампер синього кольору | Пробудження IC/SGW |
| Ф42 | 10 ампер | ПЛР-КОНТРОЛЬ (ESS) / ЗАПАСНИЙ (BSG) – з очевидних причин | |
| Ф43 | 20 ампер жовтий | АКУМУЛЯТОР ВИХІДНИЙ ЖИВЛЕННЯ (VANTAGE). | |
| Ф44 | – | 10 ампер | Обігрівачі IRCAM |
| Ф45 | – | 20 ампер жовтий | ВІПУСКНИЙ ЖИВАЧ (VANTAGE) ЗАПАЛЮВАННЯ * |
| Ф46 | – | 10 ампер | АВТОМАТИЧНА МОДУЛЯЦІЯ РІВНЯ HDLP / МЕТР РІВНЯ / ПЕРЕКЛЮЧЕННЯ HDLP |
| Ф47 | – | – | Запасний |
| Ф48 | – | – | Запасний |
| Ф49 | – | 10 ампер | ОРК |
| Ф50 | – | 10 ампер | HD ACC – для ясності |
| Ф51 | – | 10 ампер | DSRC/USB/ISRVM/CSGM |
| Ф52 | – | 20 ампер жовтий | СИГАРА ЛТР |
| Ф53 | – | – | Запасний |
| Ф54 | – | – | Запасний |
| Ф55 | – | – | Запасний |
| Ф56 | – | 10 ампер | ДАТЧИК ТЕМПЕРАТУРИ В АВТОМОБІЛІ |
| Ф57 | – | 20 ампер жовтий | Сидіння переднього керма |
| Ф58 | – | 20 ампер жовтий | Передній пропуск сидіння |
| Ф59 | – | – | Запасний |
| Ф60 | – | 15 ампер синього кольору | CSWM (диск HTD STR) |
| Ф61 | – | 10 ампер | LBSS/RBSS |
| Ф62 | – | – | Запасний |
| Ф63 | – | 10 ампер | ОРК |
| Ф64 | – | – | Запасний |
| Ф65 | – | – | Запасний |
| Ф66 | 40 ампер зелений | – | ПЕРЕДНЯ СИСТЕМА ПОВІТРЯНОЇ ПОВІТРЯ, ОПАЛЕННЯ, КОНДИЦІОНУВАННЯ |
| Ф67 | – | – | Запасний |
| Ф68 | – | – | Запасний |
| Ф69 | – | 5-амперний загар | МГУ (БСГ) – якщо доступно |
| Ф70 | 25 А Очистити | КОТУШКА ЗАПАЛЮВАННЯ / КОТУШКА ЗАПАЛЮВАННЯ (ГАЗ) / СВІЧКА ЗАПАЛЮВАННЯ (DSL) | |
| Ф71 | – | – | Запасний |
| Ф72 | – | 10 ампер червоного кольору | Комплект HD ELEC ACC – якщо доступний |
| Ф73 | 20 ампер синього кольору | – | PWR TOP LT |
| Ф74 | 20 ампер синього кольору | – | PWR TOP RT |
| Ф75 | – | 10 ампер червоного кольору | PPU-BPCM та APM (BSG) – якщо доступні |
| Ф76 | – | 20 ампер жовтий | ECM (ГАЗ) / PCM (DSL) |
| Ф77 | – | 10 ампер червоного кольору | Дзеркала HTD |
| Ф78 | 10 ампер червоного кольору | КОМП / ВНУТРІШНІ / СИРЕНИ / ВНУТРІШНІ СИГНАЛІЗАТОРИ | |
| Ф79 | – | 20 ампер жовтий | Модуль керування Smart Panel |
| Ф80 | – | 15 ампер синього кольору | ІКМ |
| Ф81 | 30 ампер рожевий | – | ЗАДНЯ РУЧКА ДЛЯ ШТОВХАННЯ (EBL) |
| Ф82 | 30 ампер рожевий | – | ПАЛИВНИЙ ОБІГРІВАЧ – якщо є |
| Ф83 | 60 ампер жовтий | ЗАПАЛИТИ СВІЧКУ – якщо є | |
| Ф84 | 30 ампер рожевий | – | БЛОК КОНТРОЛЬУ СЕЧІ HTR – якщо є |
| Ф85 | – | 10 ампер червоного кольору | ДАТЧИК PM – якщо є |
| Ф86 | 30 ампер рожевий | – | ГАЛЬМУВАННЯ PMP 2 – якщо є |
| Ф87 | – | 10 ампер червоного кольору | ПОДАЧА/ПРОДУШКА PMP – якщо доступно |
| Ф88 | 20 ампер синього кольору | – | ДАТЧИК NOx №1 / №2 – ЯКЩО ВСТАНОВЛЕНО |
| Ф89 | – | 10 ампер червоного кольору | SCCM / КРУЇЗНИЙ CTL / DTV |
| Ф90 | 20 ампер синього кольору | – | TRLR TOW PARK LMP – якщо доступно |
| Ф91 | – | 20 ампер жовтий | РІГНАЛ |
| Ф92 | 40 ампер зелений | – | HD ACCY №2 – якщо доступно |
| Ф93 | 40 ампер зелений | – | HD ACCY № 1 – якщо доступно |
| Ф94 | – | 10 ампер червоного кольору | TPM/CORAX |
| Ф95 | – | – | Запасний |
| Ф96 | – | 10 ампер червоного кольору | ЕЛЕКТРИЧНЕ ДЗЕРКАЛО ПЕРЕКЛЮЧЕННЯ |
| Ф97 | – | 20 ампер жовтий | РАДІО/ТБМ |
| Ф98 | – | 10 ампер червоного кольору | SW BANK-HD ЕЛЕКТРИЧНИЙ/ПОЗДОРОЖНІЙ |
| Ф99 | – | – | Запасний |
| Ф100 | 30 ампер рожевий | – | ESC-ЕБУ ТА КЛАПАНИ |
| Ф101 | 30 ампер рожевий | – | ДТКМ |
| Ф102 | – | 15 ампер синього кольору | ПОДВІЙНИЙ USB-ПОРТ |
| Ф103 | – | 15 ампер синього кольору | HD ACCY #3 – за наявності |
| Ф104 | – | 15 ампер синього кольору | ОХОЛОДЖУЮЧИЙ НАСОС PPU – якщо є |
| Ф105 | – | 10 ампер червоного кольору | ICS/HVAC |
| Ф106 | 40 ампер зелений | – | Насос ESC MTR |
| Ф107 | – | 20 ампер жовтий | Зупинка буксирування / поворот LT – якщо доступно |
| Ф108 | – | 15 ампер синього кольору | HD ACCY #4 – за наявності |
| Ф109 | – | 20 ампер жовтий | БУКСИРУВАННЯ СТОП / ПОВОРОТ ВПРАВО – якщо доступно |
| Ф110 | 30 ампер рожевий | – | ІНВЕРТОРА ПОТУЖНОСТІ |
| Ф111 | 20 ампер синього кольору | – | БУКСИРУВАННЯ TRLR – якщо доступне |
2019 рік
Призначення запобіжників (2019)
| Опис | |||
|---|---|---|---|
| Ф01 | – | – | Запасний |
| Ф02 | 40 ампер зелений | – | Стартер |
| Ф03 | – | 5-амперний загар | Інтелектуальний датчик батареї (IBS) |
| Ф04 | – | 20 ампер жовтий | Паливний насос MTR/FPCM |
| Ф05 | – | 5-амперний загар | Шлюз безпеки |
| Ф06 | – | – | Запасний |
| Ф07 | – | 15 ампер синього кольору | Низькотемпературний насос охолодження радіатора (LTR) – якщо є |
| Ф08 | – | 15 ампер синього кольору | Модуль керування трансмісією TCM-8HP CYGNUS |
| Ф09 | – | – | Запасний |
| Ф10 | 15 ампер синього кольору | Блок запалювання з ключем (KIN) / Радіочастотний концентратор (RF HUB) / Електричний замок рульової колонки (ESCL) | |
| Ф11 | – | 10 ампер червоного кольору | Порт UCI (USB та AUX) |
| Ф12 | – | 25 А Очистити | HIFI-підсилювач |
| Ф13 | – | – | Запасний |
| Ф14 | – | – | Запасний |
| Ф15 | 15 ампер синього кольору | Комбінація приладової панелі (IPC) / Блок перемикачів – Посилений електричний пакет (SWITCH BANK-HD ELEC) | |
| Ф16 | – | – | Запасний |
| Ф17 | – | – | Запасний |
| Ф18 | – | 10 ампер червоного кольору | Муфта кондиціонера (AC CLUTCH) |
| Ф19 | – | – | Запасний |
| Ф20 | 30 ампер рожевий | Центральний контролер кузова (CBC) 1 – ОСВІТЛЕННЯ САЛОНУ | |
| Ф21 | – | 20 ампер жовтий | ЗАДНІЙ СКРИННИК |
| Ф22 | 10 ампер червоного кольору | ПРОБУДЖЕННЯ модуля керування двигуном (ECM) / модуля керування силовим агрегатом (PCM) / блоку двигун-генератора (MGU) / ПРОБУДЖЕННЯ блоку силового агрегату (PPU) | |
| Ф23 | – | 10 ампер червоного кольору | Модуль керування силовим агрегатом (PCM) / Модуль керування двигуном (ECM) |
| Ф24 | – | – | Запасний |
| Ф25 | – | 10 ампер червоного кольору | Зсув модуля по проводах (MOD.SBW) |
| Ф26 | 40 ампер зелений | Центральний контролер кузова (CBC) 2 – ЗОВНІШНІ ВОГНІ №1 | |
| Ф27 | 30 ампер рожевий | – | Передні склоочисники |
| Ф28 | 40 ампер зелений | Центральний контролер кузова (CBC) з 3 блоками живлення | |
| Ф29 | 40 ампер зелений | Центральний контролер кузова (CBC) 4-ЗОВНІШНІ ВОГНІ №2 | |
| Ф30 | – | – | Запасний |
| Ф31 | – | 10 ампер червоного кольору | ДІАГНОСТИЧНИЙ ПОРТ |
| Ф32 | 10 ампер червоного кольору | Система опалення, вентиляції та кондиціонування повітря (HVAC CTRL MOD) / Блокування рульової колонки (SCL) / Модуль класифікації пасажирів (OCM) / Модуль виявлення присутності водія (DPDM) | |
| Ф33 | 10 ампер червоного кольору | Система ParkTronics (PTS) / Модуль інфрачервоної камери (IRCM) / Індикатори відключення подушок безпеки (AIRBAG DISABLE LMPS) | |
| Ф34 | 10 ампер червоного кольору | Електронна система курсової стійкості (ESC) / Електрогідравлічний підсилювач керма (EHPS) / Модуль керування Smart Bar (SBCM) | |
| Ф35 | 30 ампер рожевий | – | ГАЛЬМУВАННЯ ВАКУУМНОГО ПІДТРИМУВАЧА – якщо є |
| Ф36 | 30 ампер рожевий | – | БУКСИРУВАЛЬНИЙ ПРИЧЕП – за наявності |
| Ф37 | 30 ампер рожевий | – | З’ЄДНАННЯ ПРИЧЕПА 7W – якщо є |
| Ф38 | 20 ампер синього кольору | – | Модуль керування двигуном ECM |
| Ф39 | – | – | Запасний |
| Ф40 | 15 ампер синього кольору | Модуль керування трансмісією (DTCM) / Блокування осі (AXLE LOC) FT_RR | |
| Ф41 | 15 ампер синього кольору | Пробудження панелі приладів (IC) / шлюзу безпеки (SGW) | |
| Ф42 | 10 ампер червоного кольору | Реле керування живленням (електричний стоп/старт) / запасне (ремінний стартер-генератор) – якщо є | |
| Ф43 | 20 ампер жовтий | ВИХІДНА ПОТУЖНІСТЬ (НАВАНТАЖЕННЯ) АКУМУЛЯТОР | |
| Ф44 | – | 10 ампер червоного кольору | Інфрачервоні обігрівачі-камери (IRCAM) |
| Ф45 | – | 20 ампер жовтий | ЗАПАЛЮВАННЯ НА ВИХІДІ ВОДИ (НАВАНТАЖЕННЯ) |
| Ф46 | – | 10 ампер червоного кольору | АВТОМАТИЧНА МОДУЛЯЦІЯ РІВНЯ HDLP / МЕТР РІВНЯ / ПЕРЕКЛЮЧЕННЯ HDLP |
| Ф47 | – | – | Запасний |
| Ф48 | – | – | Запасний |
| Ф49 | – | 10 ампер червоного кольору | Контролер безпеки пасажирів ORC |
| Ф50 | – | 10 ампер червоного кольору | HD ACC – якщо доступно |
| Ф51 | 10 ампер червоного кольору | Цифрове телебачення (DSRQ / USB / Дзеркало заднього виду (ISRVM) / Модуль компаса (CSGM) | |
| Ф52 | – | 20 ампер жовтий | СИГАРА ЛТР |
| Ф53 | – | – | Запасний |
| Ф54 | – | – | Запасний |
| Ф55 | – | – | Запасний |
| Ф56 | – | 10 ампер червоного кольору | ДАТЧИК ТЕМПЕРАТУРИ В АВТОМОБІЛІ |
| Ф57 | – | 20 ампер жовтий | Сидіння переднього керма |
| Ф58 | – | 20 ампер жовтий | Переднє пропускне сидіння |
| Ф59 | – | – | Запасний |
| Ф60 | 15 ампер синього кольору | Модуль комфортного керма (CSWM) (HTD STR WHEEL) | |
| Ф61 | – | 10 ампер червоного кольору | Лівий датчик сліпої зони (LBSS) / Правий датчик сліпої зони (RBSS) |
| Ф62 | – | – | Запасний |
| Ф63 | – | 10 ампер червоного кольору | Контролер системи безпеки пасажирів (ORC) |
| Ф64 | – | – | Запасний |
| Ф65 | – | – | Запасний |
| Ф66 | 40 ампер зелений | – | ПЕРЕДНЯ СИСТЕМА ПОВІТРЯНОЇ ПОВІТРЯ, ОПАЛЕННЯ, КОНДИЦІОНУВАННЯ |
| Ф67 | – | – | Запасний |
| Ф68 | – | – | Запасний |
| Ф69 | 5-амперний загар | Мотор-генератор MGU Ремінний стартер-генератор (BSG) – якщо є | |
| Ф70 | 25 А Очистити | КОТУШКА ЗАПАЛЮВАННЯ / КОТУШКА ЗАПАЛЮВАННЯ (ГАЗ) / СВІЧКА ЗАПАЛЮВАННЯ (DSL) | |
| Ф71 | – | – | Запасний |
| Ф72 | – | 10 ампер червоного кольору | Комплект HD ELEC ACC – якщо доступний |
| Ф73 | 20 ампер синього кольору | – | PWR TOP LT |
| Ф74 | 20 ампер синього кольору | – | PWR TOP RT |
| Ф75 | 10 ампер червоного кольору | Блок живлення – модуль керування акумулятором та допоміжний модуль живлення (PPU-BPCM та APM), стартер-генератор з ремінним приводом (BSG) – якщо є | |
| Ф76 | – | 20 ампер жовтий | ECM (ГАЗ) / PCM (DSL) |
| Ф77 | – | 10 ампер червоного кольору | Дзеркала HTD |
| Ф78 | – | 10 ампер червоного кольору | КОМПЕНСАЦІЯ / ЗАХИСТ / СИРЕНА / ДАТЧИКИ ЗАПИСУ |
| Ф79 | – | 20 ампер жовтий | Модуль керування Smart Panel |
| Ф80 | – | 15 ампер синього кольору | Модуль керування силовим агрегатом (PCM) |
| Ф81 | 30 ампер рожевий | – | ЗАДНЯ РУЧКА ДЛЯ ШТОВХАННЯ (EBL) |
| Ф82 | 30 ампер рожевий | – | ПАЛИВНИЙ ОБІГРІВАЧ – якщо є |
| Ф83 | 60 ампер жовтий | ЗАПАЛИТИ СВІЧКУ – якщо є | |
| Ф84 | 30 ампер рожевий | – | БЛОК КОНТРОЛЬУ СЕЧІ HTR – якщо є |
| Ф85 | – | 10 ампер червоного кольору | ДАТЧИК PM – якщо є |
| Ф86 | 30 ампер рожевий | – | ГАЛЬМУВАННЯ PMP 2 – якщо є |
| Ф87 | – | 10 ампер червоного кольору | ПОДАЧА/ПРОДУШКА PMP – якщо доступно |
| Ф88 | 20 ампер синього кольору | – | ДАТЧИК NOx №1 / №2 – ЯКЩО ВСТАНОВЛЕНО |
| Ф89 | 10 ампер червоного кольору | Модуль керування рульовою колонкою (SCCM) / Круїз-контроль (CRUISE CTL) / Цифрове телебачення (DTV) | |
| Ф90 | 20 ампер синього кольору | – | ПАРК ПРИЧЕПІВ LMP – За наявності |
| Ф91 | – | 20 ампер жовтий | РІГНАЛ |
| Ф92 | 40 ампер зелений | – | HD ACCY №2 – якщо доступно |
| Ф93 | 40 ампер зелений | – | HD ACCY № 1 – якщо доступно |
| Ф94 | – | 10 ампер червоного кольору | Система контролю тиску в шинах (TPM) / радіочастотний концентратор (CORAX) |
| Ф95 | – | – | Запасний |
| Ф96 | – | 10 ампер червоного кольору | ЕЛЕКТРИЧНЕ ДЗЕРКАЛО ПЕРЕКЛЮЧЕННЯ |
| Ф97 | – | 20 ампер жовтий | РАДІО/ТБМ |
| Ф98 | – | 10 ампер червоного кольору | SW BANK-HD ЕЛЕКТРИЧНИЙ/ПОЗДОРОЖНІЙ |
| Ф99 | – | – | Запасний |
| Ф100 | 30 ампер рожевий | – | ESC-ЕБУ ТА КЛАПАНИ |
| Ф101 | 30 ампер рожевий | – | Модуль керування трансмісією (DTCM) |
| Ф102 | – | 15 ампер синього кольору | ПОДВІЙНИЙ USB-ПОРТ |
| Ф103 | – | 15 ампер синього кольору | HD ACCY #3 – за наявності |
| Ф104 | – | 15 ампер синього кольору | ОХОЛОДЖУЮЧИЙ НАСОС PPU – якщо є |
| Ф105 | 10 ампер червоного кольору | Інтегрований центральний димар (ICS) / Опалювальна вентиляція/кондиціонування повітря (HVAC) | |
| Ф106 | 40 ампер зелений | – | Електронний регулятор швидкості (ESC) – насос MTR |
| Ф107 | 20 ампер жовтий | ЗУПИНКА/ПОВОРОТ ПРИЧЕПА – якщо є | |
| Ф108 | – | 15 ампер синього кольору | HD ACCY #4 – за наявності |
| Ф109 | – | 20 ампер жовтий | ЗУПИНКА/ПОВОРОТ ПРИЧЕПА RT – якщо є |
| Ф110 | 30 ампер рожевий | – | ІНВЕРТОРА ПОТУЖНОСТІ |
| Ф111 | 20 ампер синього кольору | – | БУКСИРУВАННЯ – ЗА ВИМОГИ ДО БУКСИРО … |
Запобіжники та реле Jeep Wrangler JL; 2017-2019. Схема запобіжників і реле Jeep Wrangler JL; 2017-2019.
