Запобіжники та реле Jeep Grand Cherokee (WK2; 2010-2020). Схема запобіжників і реле JJeep Grand Cherokee (WK2; 2010-2020).

У цьому матеріалі детально розглянуто схеми блоків запобіжників для Jeep Grand Cherokee (четверте покоління; WK2): 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 років.

Прикурювач керується запобіжниками № 93, № 90, № 67 (   моделі 2014-2020 років  ) або № 6, № 7, № 36 (   моделі 2010-2013 років) у блоці моторного відсіку.

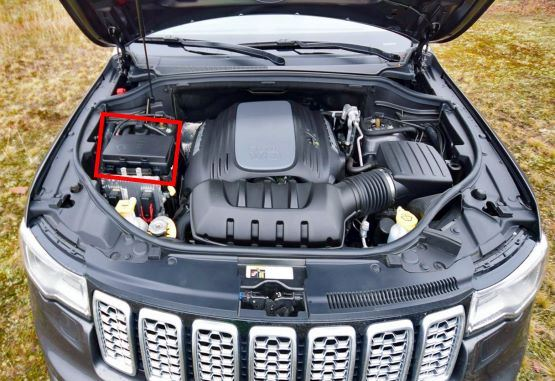

У моторному відсіку

Розташований з боку пасажира, за пластиковою кришкою.

Модельний рік 2014-2020

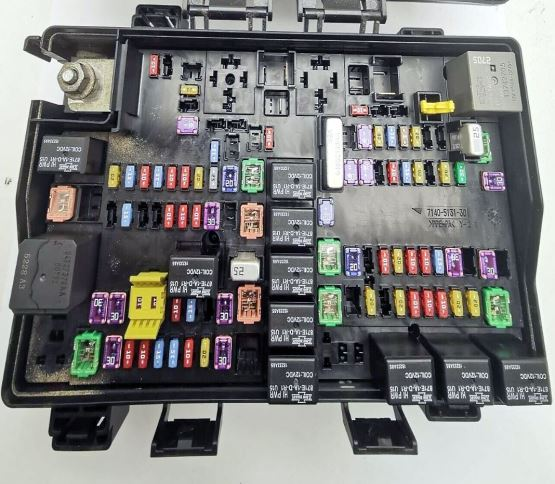

Загальний вигляд.

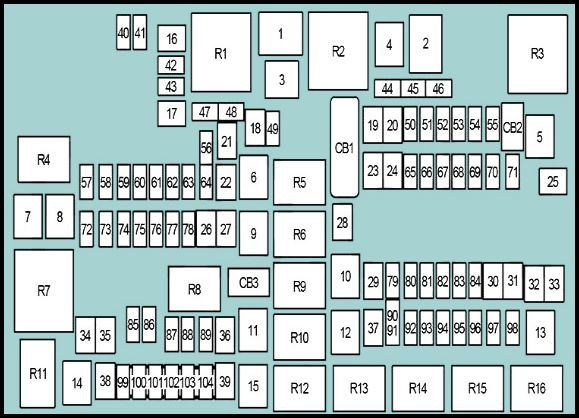

Схема

Ні.	Опис	Струм, А
Р1	Вентилятор радіатора (повільна швидкість)
Р2	Вентилятор радіатора (висока швидкість)
Р3	Пневматична підвіска
Р4	SCR: Селективне каталітичне відновлення
Р5	Автоматичне вимкнення (PCM)
Р6	Запалювання (аксесуар/робочий №1)
Р7	Стартер
Р8	Запалювання (Пуск/Рух)
Р9	Повітряний насос (№ 2) / Підігрівач палива (№ 1)
Р10	EVN
Р11	Порожній
Р12	Запалювання (Пуск №2)
Р13	Каркасний обігрівач
Р14	Запалювання (робоче/допоміжне №2)
Р15	Запалювання (Пуск №1)
Р16	Вентиляторний двигун
КБ1	Електричний замок дверей/склопідйомник	25 А
КБ2	Модуль сидіння з пам’яттю / сидіння водія з електричним регулюванням	25 А
КБ3	Пасажирське сидіння з електроприводом	25 А
1	Порожній	–
2	Порожній	–
3	Вентилятор радіатора	60 А
4	Порожній	–
5	Компресор пневматичної підвіски	40 А
6	Антиблокувальна система гальм/електронна система контролю стійкості (насос)	40 А
7	2016-2020: Клапан стартера	30 А
	2014-2015: Клапан стартера	40 А
8	Дизель (2014-2015): Датчики викидів	40 А
9	Дизель: Підігрівач палива, Вакуумний насос гальмівної системи (2016-2020)	30 А
	Бензин (2016-2020): Вакуумний насос гальм	30 А
10	Модуль керування кузовом (BCM) (зовнішнє освітлення №2)	40 А
11	Електричне буксирувальне гальмо причепа	30 А
12	Модуль керування кузовом (BCM) (електричні замки)	40 А
13	Передній вентилятор двигуна	40 А
14	Модуль керування кузовом (BCM) (зовнішнє освітлення №1)	40 А
15	2018-2020: LTR (низькотемпературний радіатор) / насос охолодження двигуна	40 А
16	Порожній	–
17	Омивач фар	30 А
18	Порожній	–
19	2016-2020: Клапан підголівника	20 А
20	Модуль пасажирських дверей	30 А
21	Порожній	–
22	Модуль керування двигуном	20 А
23	Модуль керування кузовом (BCM) (освітлення салону №1)	30 А
24	Модуль дверей водія	30 А
25	Передні склоочисники	30 А
26	Антиблокувальна система гальм (ABS) / модуль контролю стійкості (клапани)	30 А
27	Порожній	–
28	Ліхтарі заднього ходу причепа	20 А
29	Габаритні вогні для причепа	20 А
30	Розетка для буксирування причепа, буксирування причепа (окреме електронне гальмо), буксирування причепа (BUX)	30 А
31	Порожній	–
32	Модуль керування трансмісією	30 А
33	Порожній	–
34	Модуль електронного диференціала підвищеного ковзання	30 А
35	Люк, мотор шторки люка	30 А
36	Підігрів заднього скла	30 А
37	2015-2020: Задній вентилятор двигуна	25 А
	2014: Задній вентилятор двигуна	30 А
38	Інвертор змінного струму 115 В	30 А
39	Електричні задні двері	30 А
40	Денні ходові вогні, коректор фар	10 А
41	Порожній	–
42	Гудок (звуковий сигнал)	20 А
43	Порожній	–
44	Роз’єм діагностичного посилання (DLC)	10 А
45	2018-2020: Шлюз кібербезпеки	5 А
46	2014-2017: Датчик тиску в шинах	10 А
47	Порожній	–
48	Порожній	–
49	Система клімат-контролю / інтегрована центральна консоль	10 А
50	Модуль пневматичної підвіски, електронні диференціали підвищеного ковзання	20 А
51	2015-2020: Модуль радіочастотного концентратора, модуль вузла безключового запалювання, блокування рульової колонки	15 А
	2014: Модуль радіочастотного концентратора, модуль безключового запалювання, блокування рульової колонки	10 А
52	Розумний датчик батареї	5 А
53	Буксирування причепа – лівий поворот/стоп-сигнали	20 А
54	Порожній	–
55	Порожній	–
56	Дизель: Додатковий контент	15 А
57	2016-2020: Датчик NOX	20 А
	2014: Модуль керування трансмісією	15 А
	2014-2015: Ліві ксенонові фари	15 А
58	2016-2020: Ліві ксенонові фари	15 А
59	Дизель: Насос для продувки	10 А
60	Модуль керування коробкою передач	15 А
61	Дизель (2015-2020): Модуль керування трансмісією, датчик PM	10 А
62	Муфта кондиціонера	10 А
63	Бензин: Котушки запалювання, привід клапанів з коротким ходом	20 А
	Дизель: Підігрівач палива	20 А
64	Паливні форсунки, модуль керування силовим агрегатом (PCM)	25 А
65	Порожній	–
66	Люк, датчик дощу, перемикачі пасажирських вікон, спеціальний зв’язок ближнього радіусу дії (DSRC), внутрішнє дзеркало заднього виду, порт заряджання USB, цифрове телебачення	10 А
67	Порт заряджання USB,   модуль відеоекрана для лівої/правої спинки сидіння, модуль гучного зв’язку CD/DVD/Bluetooth, порт UCI	15 А
68	Мотор заднього склоочисника	20 А
69	2015-2020: Стрічка новин у центрі уваги	15 А
70	Запобіжник паливного насоса	20 А
71	Аудіопідсилювач, ANCM	30 А
72	2016-2020: Модуль керування силовим агрегатом (PCM)	10 А
73	Права ксенонова фара	15 А
74	2014-2015: Вакуумний насос гальмівної системи	20 А
75	2016-2020: Подвійне керування батареями	10 А
76	Антиблокувальна гальмівна система (ABS) / електронна система контролю стійкості	10 А
77	Електронний блок диференціала підвищеного ковзання, модуль керування трансмісією	10 А
78	Електропідсилювач керма, модуль керування двигуном	10 А
79	Порожній	–
80	Модуль захисту від вторгнення універсального відкривача гаражних воріт Compass	10 А
81	Буксирування причепа / Правий поворот/стоп-сигнали	20 А
82	Модуль керування рульовою колонкою, модуль круїз-контролю, цифрове телебачення	10 А
83	Перемикач дверцят паливного бака	10 А
84	Комбінація приладів	15 А
85	Модуль подушок безпеки	10 А
86		10 А
87	Модуль буксирування причепа, модуль керування пневматичною підвіскою, модуль керування рульовою колонкою	10 А
88	Інтегрований модуль гальм причепа (ITBM), комбінація приладів, шлюз безпеки (SGW)	15 А
89	Порожній	–
90	Розетка 12 В (задні сидіння)	20 А
91	Порожній
92	Ліхтар задньої консолі	10 А
93	Запобіжник прикурювача Jeep Grand Cherokee	20 А
94	Модуль роздавальної коробки	10 А
95	Задня камера, модуль допомоги при паркуванні, освітлення номерного знака, датчики сліпих зон ззаду	10 А
96	Вимикач підігріву заднього сидіння, зарядний пристрій для ліхтарика	10 А
97	2015-2020: Підігрів задніх сидінь, підігрів керма	20 А
	2014: Підігрів керма, підігрів задніх сидінь	25 А
98	2015-2020: Вентильовані сидіння, підігрів передніх сидінь	20 А
	2014: Вентильовані сидіння, підігрів передніх сидінь	25 А
99	Система клімат-контролю, спеціалізований зв’язок ближнього радіусу дії (DSRC), модуль систем допомоги водієві, адаптивний круїз-контроль, HALF	10 А
100	Блок активного керування амортизацією	10 А
101	SMART дальнє світло, датчик температури автомобіля, електрохроматичне дзеркало, датчик вологості	15 А
102	Порожній	–
103	Задня система опалення, вентиляції та кондиціонування повітря (дизель)	10 А
104	Розетки 12 В (приладова панель, центральна консоль, задній багажник)	20 А

Модельний рік 2010-2013

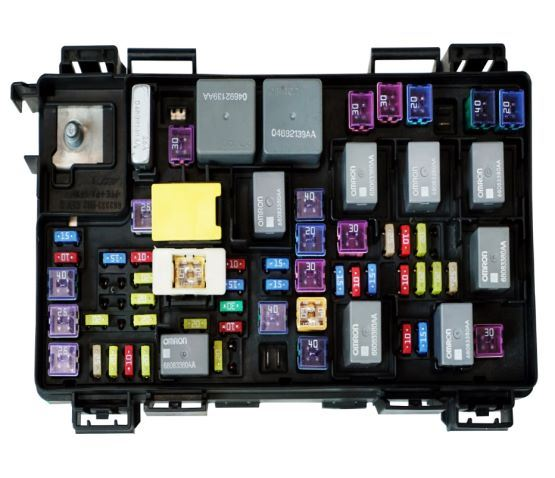

Загальний вигляд блоку запобіжників.

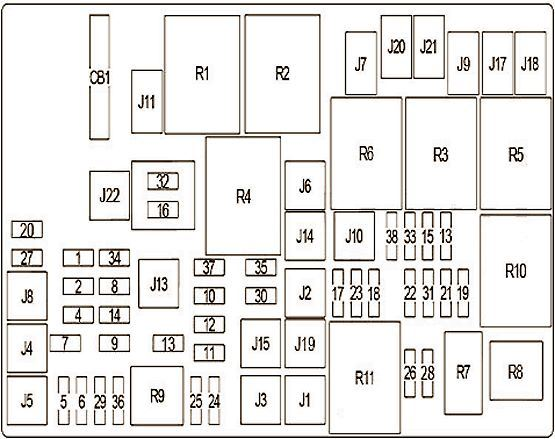

Схема

Ні.	Опис	Струм, А
Р1	Запалювання (робоче/додаткове реле)
Р2	Запалювання (робоче реле)
Р3	Реле стартера
Р4	Запалювання (пуск-пуск)
Р5	Модуль керування коробкою передач Модуль керування силовим агрегатом
Р6	Фари/стояночні вогні причепа
Р7	Дизель: Реле паливного насоса
Р8	Порожній
Р9	EBL: Електричне освітлення
Р10	Реле автоматичного вимикання
Р11	Вентилятор радіатора (повільний)
1	Центральний високо встановлений стоп-сигнал (CHMSL), вимикач стоп-сигналів	15 А
2	Пневматична підвіска, диференціал з електронним керуванням	20 А
3	Реле денних ходових вогнів (DRL), відмикання дверей багажника	20 А
4	Порожній	–
5	Інвертор змінного струму 115 В	25 А
6	Прикурювач Jeep Grand Cherokee, розетка 12V №1, датчик дощу	20 А
7	Розетка 12 В №2 (перемикається), запобіжник прикурювача	20 А
8	Підігрів керма, підігрів переднього сидіння	20 А
9	Підігрів задніх сидінь	20 А
10	Модуль гучного зв’язку, підсвічування столу, універсальний відкривач гаражних воріт	20 А
11	Вентиляція, опалення та кондиціонування повітря (клімат-контроль)	10 А
12	Підсилювач аудіо, радіо	30 А
13	Головна панель приладів №2, ITM, сигналізація, модуль керування рульовим керуванням, модуль бездротового керування,	20 А
14	Камера заднього виду	20 А
15	Адаптивний круїз-контроль, модуль електрорегулювання сидінь, аудіотелематика, модуль пневматичної підвіски, реле денних ходових вогнів, комбінація приладів	20 А
16	Контролер системи пасивної безпеки	10 А
17	Порожній	–
18	Порожній	–
19	Автоматичне вимкнення (№1 та №2)	25 А
20	Перемикач на кермі, блок живлення освітлення салону панелі приладів, модуль керування кермом (індикатор температури/компаса), блок перемикачів	15 А
21	Автоматичне вимкнення (№3)	20 А
22	Гудок праворуч	10 А
23	Гудок ліворуч	10 А
24	Задній склоочисник	25 А
25	Запобіжник паливного насоса, насос підйому дизельного палива	20 А
26	Порожній	–
27	Замок запалювання, модуль безключового доступу, модуль бездротового керування	10 А
28	Модуль керування трансмісією (TCM), модуль керування силовим агрегатом (PCM)	10 А
29	Система контролю тиску в шинах (TPMS)	10 А
30	Роз’єм діагностичного посилання (DLC)	15 А
31	Порожній	–
32	Контролер SRS	10 А
33	Модуль керування трансмісією (TCM), модуль керування силовим агрегатом (PCM)	10 А
34	Система допомоги при паркуванні, ІЧ-датчик, система клімат-контролю, модуль компаса	10 А
35	Ліві задні габаритні вогні	15 А
36	Розетка 12 вольт №3, прикурювач	20 А
37	Блок електронної системи стабілізації, датчик вимикача стоп-сигналів, ABS	10 А
38	Електродвигуни для замикання/відмикання дверей та підйому дверей	25 А
J1	Пневматична підвіска	40 А
J2	Модуль електроприводу задніх дверей	30 А
J3	Буксирування причепа	30 А
J4	Збірка дверей водія	25 А
J5	Збірка пасажирських дверей	25 А
J6	Насос ABS	40 А
J7	Клапан ABS	30 А
J8	Електричні сидіння	40 А
J9	Електронне гальмо	30 А
J10	Реле омивача фар	30 А
J11	Блок керування трансмісією	30 А
J13	DVD, модуль відеосистеми 3, модуль потокового відео, модуль відеосистеми 2, дисплей	60 А
J14	Паркувальні вогні, вогні причепа	20 А
J15	Підігрів заднього скла	30 А
J17	Стартерний клапан	40 А
J18	Реле керування трансмісією, модуль керування силовим агрегатом (PCM)	20 А
J19	Вентилятор радіатора	60 А
J20	Склоочисник переднього лобового скла	30 А
J21	Передні та задні шайби	20 А
J22	Люк на даху	25 А
КБ1	Електричне вікно вентиляції / Електричні вікна	25 А
