Запобіжники та реле Jeep Grand Cherokee. Схема запобіжників і реле Jeep Grand Cherokee.

Розглядаємо запобіжники та реле в Jeep Grand Cherokee WJ – 1998, 1999, 2000, 2001, 2002, 2003, 2004 років випуску.

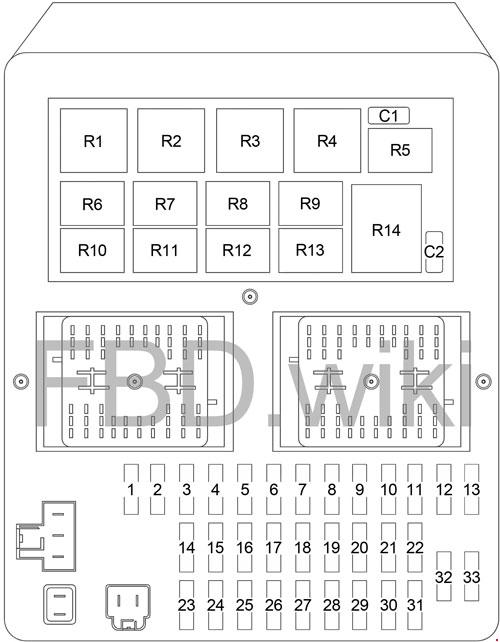

Схема блоку запобіжників салону Jeep Grand Cherokee WJ

Опис

	А	Мета
1	—	—
2	—	—
3	10	Ліва фара (дальнє світло)
4	15	Реле аварійної сигналізації та покажчиків повороту
5	25	Аудіосистема, підсилювач
6	15	Реле габаритних вогнів (габаритне світло, освітлення номерного знака, причіп, коректор фар)
7	10	Модуль керування кузовом (BCM), освітлення моторного відсіку, іммобілайзер, автоматичне керування дальнім світлом, протиугінна сигналізація, безключовий доступ, автоматичний клімат-контроль
8	15	Задній склоочисник, освітлення салону, освітлення дверей, освітлення бардачка, освітлення багажного відділення, освітлення дверної ручки, бортовий комп’ютер, електричний склопідйомник у задніх дверях, протиугінна система, освітлення сонцезахисних козирок
9	20	Передня розетка, задня розетка, розетка
10	20	Система регулювання блоку педалей (?-’04)
11	10	Автоматичний клімат-контроль (AZC), механічний клімат-контроль (MTC)
12	10	Реле паливного насоса, реле модуля керування двигуном (автоматичне вимикання), модуль керування силовим агрегатом, реле керування трансмісією (4.7L)
13	—	—
14	10	Ліва фара (ближнє світло)
15	10	Права фара (ближнє світло)
16	10	Права фара (дальнє світло)
17	10	Діагностичний роз’єм, комбінація приладів
18	20	Реле стоп-сигналів (причіп), електрична гальмівна система (’99-’01-?)
	30	Реле стоп-сигналів (причіп), електрична гальмівна система (?-’04)
19	10	АБС
20	10	Комбінація приладів, автоматичний клімат-контроль (AZC), механічний клімат-контроль (MTC), клапан регулювання температури (MTC), коробка передач (4.7L), перемикач положення «паркування/нейтраль» (4.0L, 3.1L TD), підігрів сидінь
21	10	Бензин:   Реле муфти компресора кондиціонера, Система випаровування паливних баків (EVAP), Блокування перемикання передач
	10	Дизель:   Реле попереднього підігріву палива, блок керування двигуном, блокування перемикача передач
22	10	Модуль керування кузовом (BCM), комбінація приладів, іммобілайзер, бортовий комп’ютер, електрохромне дзеркало заднього виду, протиугінна система
23	15	Вимикач стоп-сигналів
24	15	Реле передніх протитуманних фар, модуль керування кузовом (BCM)
25	20	Реле люка, модуль керування кузовом (BCM)
26	15	Запальничка
27	15	Реле задніх протитуманних фар
28	10	Модуль керування кузовом (BCM)
29	10	Реле прикурювача, правий комбінований перемикач
30	15	Аудіосистема
31	10	Реле стартера, блок керування трансмісією (4.7L)
32	10	Блок керування подушками безпеки
33	10	Блок керування подушками безпеки
Автоматичний перемикач
С1	20	Передній склоочисник, реле склоочисника (увімк./вимк.) (реле склоочисника (швидкість))
С2	20	Електричні сидіння
Реле
Р1	Ближнє світло / денні ходові вогні
Р2	Запальничка
Р3	Аварійна сигналізація та покажчики повороту
Р4	Підігрів заднього скла
Р5	Задня протитуманна фара
Р6	Ближнє світло
Р7	Дальнє світло
Р8	Лука
Р9	—
Р10	Передня протитуманна фара
Р11	—
Р12	Бічне світло
Р13	—
Р14	—

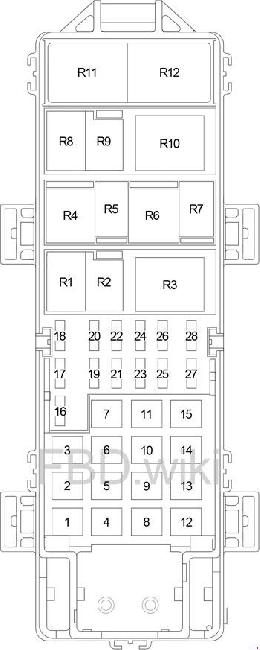

Схема блоку запобіжників під капотом Jeep Grand Cherokee WJ

Опис

	А	Мета
1	40	Обігрівач (MTC), блок керування обігрівачем (AZC)
2	40	Реле обігріву заднього скла (обігрів заднього скла, запобіжники (блок запобіжників у салоні): «11»), реле прикурювача (причіп, запобіжники (блок запобіжників у салоні): «26»)
3	50	Реле дальнього світла (запобіжники (блок запобіжників у салоні): «3», «16»), реле ближнього світла (запобіжники (блок запобіжників у салоні): «14», «15») або реле ближнього світла/денних ходових вогнів (запобіжники (блок запобіжників у салоні): «14», «15»), запобіжники (блок запобіжників у салоні): «4», «5», «6», «11», «17»
4	40	АБС
5	30	Бензин:   Реле керування трансмісією, Модуль керування трансмісією (4,7 л), Соленоїд трансмісії (4,0 л), Соленоїд трансмісії/TRS (4,7 л)
6	30	Бензин:   Реле блоку керування двигуном (котушки запалювання, конденсатор, запобіжники (блок запобіжників у моторному відсіку): «16», «26»)
	50	Дизель:   Реле свічок розжарювання №1 (Свічки розжарювання: №1, 3, 5)
7	50	Запобіжники (блок запобіжників у салоні): «23», «24», «25», «27», «C2»
8	40	Реле стартера, вимикач запалювання (запобіжники (блок запобіжників у салоні): «12», «21», «22», «28», «29», «30», «32», «C1»)
9	20	Дизель:   Реле підігріву палива
10	40	4.0L:   Реле вентилятора охолодження
	40	Дизель:   Реле вентилятора охолодження
11	50	Дизель:   Реле свічок розжарювання №2 (Свічки розжарювання: №2, 4)
12	50	Склопідйомники, запобіжники (блок запобіжників у салоні): «18»
13	30	Дизель:   Реле блоку керування двигуном (блок керування двигуном, блок керування силовим агрегатом, запобіжники (блок запобіжників у моторному відсіку): «16», «26»)
14	40	Замок запалювання (запобіжники (блок запобіжників у салоні): «19», «20», «31», «33»)
15	50	Запобіжники (блок запобіжників у салоні): «5», «7», «8», «9»
16	15	Бензин (’01):   Кисневі датчики
	10	Бензин (’99-’00):   Датчики кисню
	10	Дизель:   реле муфти компресора кондиціонера, реле свічок нагріву №1, реле свічок нагріву №2, система рециркуляції відпрацьованих газів
17	20	Бензин (’99-’00):   Реле кисневого датчика
18	15	Реле гудка
19	10	Бензин:   Блок керування силовим агрегатом
20	—	—
21	15	Реле муфти компресора кондиціонера
22	—	—
23	—	—
24	20	Бензин:   Реле паливного насоса
	15	Дизель:   Блок керування силовим агрегатом, реле керування коробкою передач
25	20	АБС
26	15	Бензин:   Форсунки
	15	Дизель:   насос-форсунки
27	—	—
28	15	4.0L:   Соленоїд коробки передач
Реле
Р1	Бензин:   Паливний насос
	Дизель:   Склоочисник (увімкнено/вимкнено)
Р2	Бензин:   Стартер
	Дизель:   Склоочисник (швидкість)
Р3	Бензин:   Коробка передач
	Дизель:   Підігрівач палива
Р4	Бензин:   Склоочисник (увімк./вимк.)
	Дизель:   Коробка передач
Р5	Бензин:   Склоочисник (швидкість)
	Дизель:   Стартер
Р6	Бензин:   Кисневий датчик (нижній)
Р7	Бензин:   Кисневий датчик (верхній)
Р8	Муфта компресора кондиціонера
Р9	Звуковий сигнал
Р10	Блок керування двигуном
Р11	Дизель:   Свічки розжарювання (№ 1)
Р12	Дизель:  Свічки розжарювання (№ 2)
