Запобіжники та реле Jaguar F-Pace. Схема запобіжників Jaguar F-Pace.

Jaguar F-Pace (X761) — компактний преміальний кросовер класу SUV, що випускається з 2016 року.

У цій статті представлено схеми блоків запобіжників Jaguar F-Pace для автомобілів 2016, 2017, 2018, 2019 та 2020 років випуску. Ви знайдете інформацію про розташування панелей запобіжників у салоні та під капотом, а також детальний опис призначення кожного запобіжника з наочними схемами.

Розташування запобіжників Jaguar F-Pace 2017-2020

Блок запобіжників у пасажирському салоні

Розташування блоку запобіжників

Панель запобіжників розташована на правій передній стійці, під панеллю приладів: Використовуйте відповідний інструмент, щоб від’єднати і звільнити задній край панелі. Потягніть, щоб зняти.

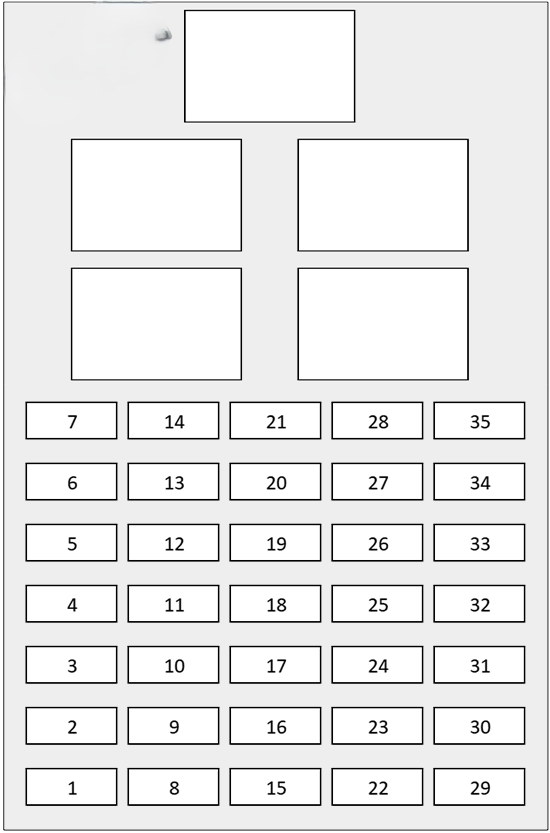

Схема блоку запобіжників

Призначення запобіжників у салоні автомобіля

№	Ампери	Схема
1	20А	Люк на даху.
2	5А	Вимикач педалі гальма.
3	5А	Іммобілайзер.
4	5А	Діагностичний роз’єм.
5	5А	Звуковий оповіщувач із резервним живленням від акумуляторної батареї.
6	20А	Допоміжна розетка живлення у другому ряду.
7	20А	Допоміжна розетка живлення у ящику для зберігання речей.
8	20А	Ліве переднє сидіння.
9	20А	Праве переднє сидіння.
10	30А	Ліве переднє сидіння.
11	30А	Праве переднє сидіння.
12	20А	2017-2018: Бічні кроки.
13	20А	Передня допоміжна розетка живлення.
14	20А	Заднє сидіння відкидається.
15	–	–
16	5А	2017: Електропостачання. 2018-2020: Модуль кермового колеса.
17	5А	Антена на ручках дверей.
18	15А	Роги.
19	–	–
20	20А	Підігрів чи клімат-контроль сидіння водія.
21	20А	Підігрів або клімат-контроль сидіння переднього пасажира.
22	25А	Модуль передніх правих дверей.
23	25А	Модуль лівих задніх дверей.
24	25А	Модуль задніх дверей праворуч.
25	25А	Модуль лівих передніх дверей.
26	2А	2018-2020 рр.: Електронний збір плати за проїзд дорогами.
27	–	–
28	10А	Датчик кута повороту кермового колеса.
29	5А	Пасивний вхід.
30	20А	Пасивний вхід.
31	–	–
32	5А	Система контролю тиску у шинах (TPMS).
33	15А	Кондиціювання повітря (A/C).
34	10А	USB-роз’єм.
35	–	–

Блоки запобіжників у моторному відсіку

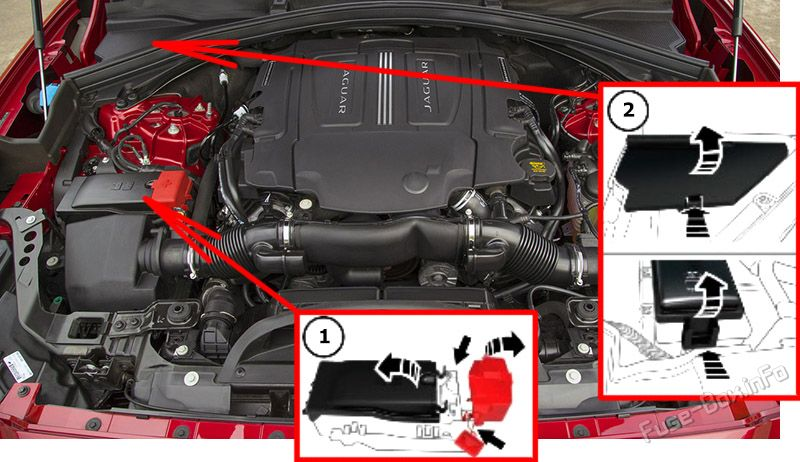

Розташування блоку запобіжників

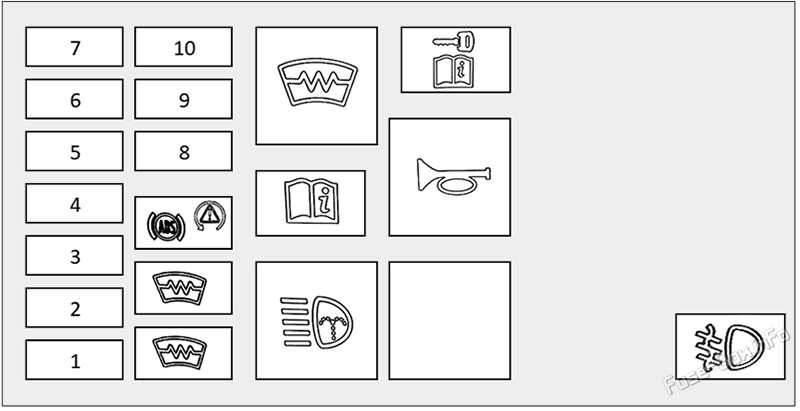

Призначення запобіжників у блоці запобіжників №1

№	Ампери	Схема
1	5А	Електродвигун лівої фари.
2	5А	Фари.
3	5А	Електродвигун правої фари.
4	–	–
5	–	–
6	30А	Омивач фар.
7	–	–
8	–	–
9	10А	Передні протитуманні фари.
10	15А	Водяний насос проміжного охолоджувача.

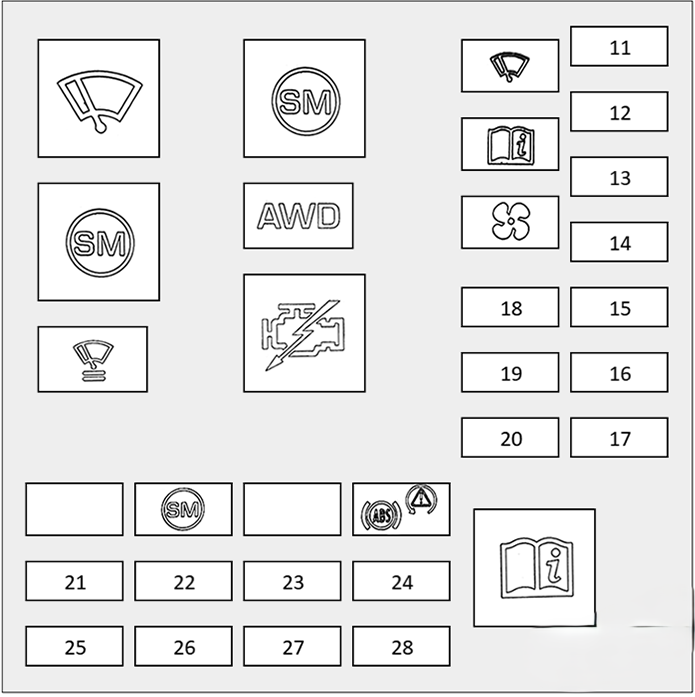

Схема блоку запобіжників №2

Призначення запобіжників у блоці запобіжників №2

№	Ампери	Схема
11	15А	Система керування двигуном.
12	15А	Система керування двигуном.
13	10А	2017: Селектор передач. Паливна система. Система керування двигуном. 2018-2020: Система керування двигуном.
14	10А/15А	Система керування двигуном.
15	10А	2017: Охолодження двигуна. Кріплення двигуна. Система керування двигуном. 2018-2020: Система керування двигуном.
16	25А	Система керування двигуном.
17	20А	Датчики вихлопних газів.
18	20А	Датчики вихлопних газів.
19	20А	Датчики вихлопних газів (бензин 3,0л).
20	20А	2018-2020: Система керування двигуном.
21	–	–
22	5А	Водяний насос проміжного охолоджувача.
23	5А	Система керування двигуном. Монітор стартера. Управління електроживленням.
24	15А	Модуль керування трансмісією.
25	30А	Стартер.
26	5А	Система керування двигуном.
27	25А	Роздавальна коробка.
28	30А	Паливний насос.

Коробки запобіжників у багажному відділенні

Розташування блоку запобіжників

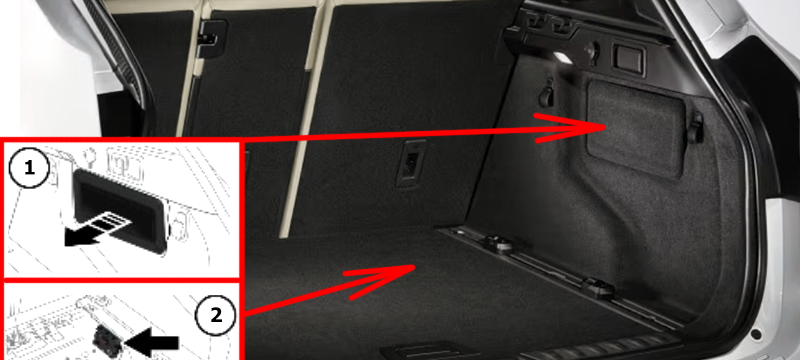

1. Верхній блок запобіжників багажного відділення: Зніміть праву панель доступу до багажного відділення. Для цього потягніть за задній край панелі доступу.
2. Нижній блок запобіжників у багажному відділенні: зніміть панель підлоги багажного відділення та комплект інструментів для запасного колеса.

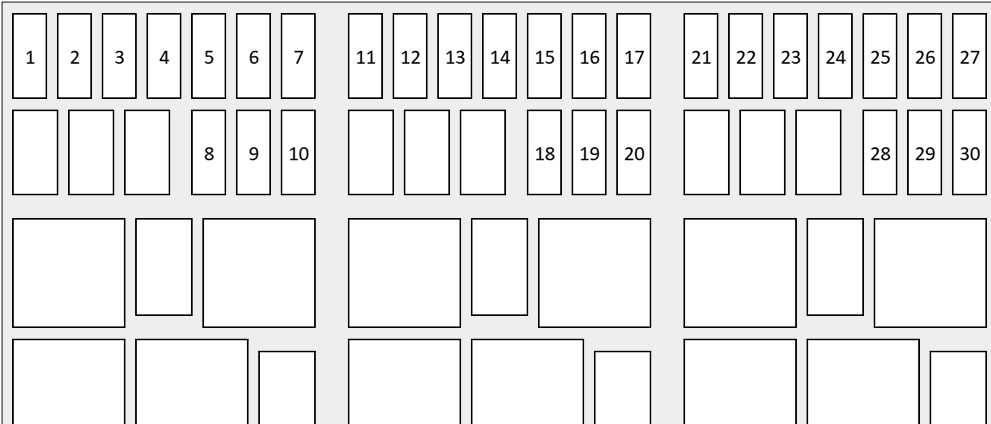

Схема блоку запобіжників №1

Призначення запобіжників у верхньому блоці запобіжників

№	Ампери	Схема
1	20А	Додаткова розетка у багажному відділенні.
2	5А	Підігрів задніх сидінь.
3	20А	Підігрів заднього лівого сидіння.
4	20А	Підігрів правого заднього сидіння.
5	10А	Адаптивна динамічна підвіска. Електронний диференціал.
6	10А	Центр повідомлень.
7	5А	2017: Управління електроенергією.
8	25А	Гніздо для причепів.
9	10А	Рідина для чищення вихлопних газів дизельних двигунів (DEF).
10	25А	Рідина для чищення вихлопних газів дизельних двигунів (DEF).
11	10А	Дзеркало заднього виду. Монітор сліпих зон. Камера.
12	10А	Розважальна система.
13	10А	Підігрів керма.
14	10А	Проекційний екран (HUD).
15	5А	Камера.
16	–	–
17	5А	Адаптивний круїз-контроль.
18	20А	Гніздо для причепів.
19	–	–
20	10А	Телематика.
21	–	–
22	15А	Перемикачі дверей водія. Сидіння водія. Перемикачі сидіння водія. Сидіння переднього пасажира.
23	–	–
24	20А	Задня допоміжна розетка.
25	–	–
26	15А	Задній двірник.
27	30А	Електрично висувний фаркопний пристрій. Причіп.
28	30А	Паливна система.
29	30А	Електропривод задніх дверей.
30	5А	Насос дизельного палива.

Схема блоку запобіжників №2

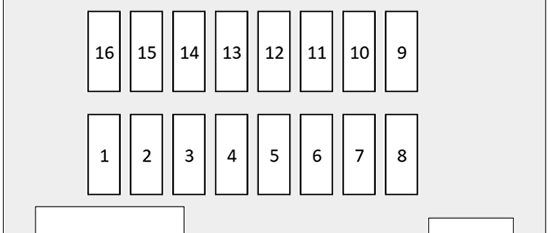

Призначення запобіжників у нижньому блоці запобіжників

№	Ампери	Захищені ланцюги
1	15А	Сенсорний екран. Панель клімат-контролю.
2	10А	Аудіопідсилювач.
3	10А	2018–2020: Жестове відкриття дверей багажника.
4	10А	Навігація.
5	15А	Головний аудіопристрій.
6	15А	Панель роз’ємів для носіїв інформації.
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	15А	Опалення та вентиляція.
16	20А	Додатковий обігрівач.
