Ford Fiesta 6-го покоління випускався у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 та 2017 роках під назвою MK6. За цей час автомобіль зазнав одного рестайлінгу, який значною мірою змінив його зовнішній вигляд. З 2015 року Ford Fiesta збирається в Росії. Потім Ford Fiesta 7-го покоління випускається 2018, 2019, 2020, 2021, 2022 років як mk7. У нашій публікації ви знайдете опис запобіжників та реле Ford Fiesta 6-го та 7-го поколінь з блок-схемами та їх фотографіями. Окремо відзначимо запобіжник прикурювача. І нарешті, запропонуємо для завантаження повну інструкцію з експлуатації.
Конструкція блоків та призначення елементів можуть відрізнятися від представленої та залежати від року випуску, рівня комплектації та країни поставки, особливо це стосується автомобілів з США.

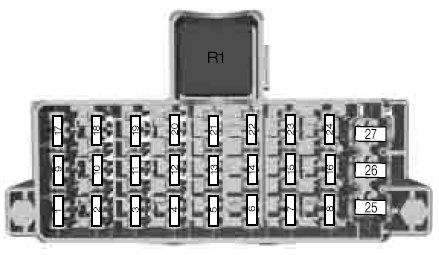

Блок в салоні

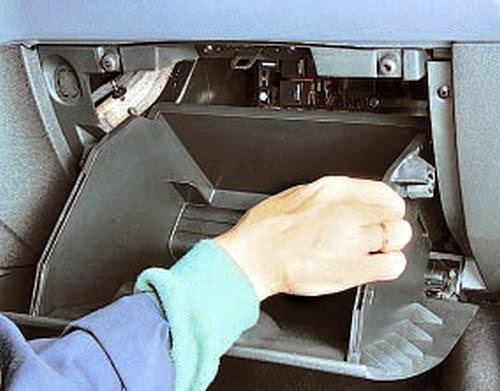

Цей блок запобіжників розташований за бардачком. Щоб отримати до нього доступ, потрібно відкрити сам бардачок, натиснути на бічні стінки та зсунути його вниз.
Опис
| 1 | 7,5 А Запалювання, датчик дощу, обігрів лобового скла |
| 2 | 10A Вимикач стоп-сигналів |
| 3 | 7,5A Ліхтарі заднього ходу, камера заднього виду (VP) |
| 4 | 7,5A Регулювання рівня фар |
| 5 | 20A Склоочисник |
| 6 | 15A Склоочисник заднього скла |
| 7 | 10A Омивач лобового скла |
| 8 | 15A Електрообладнання причепа 10A Система допомоги при паркуванні (транспортні засоби, оснащені передньою системою допомоги при паркуванні) |
| 9 | 10A Система паркування |
| 10 | 7,5 А Підігрів сидінь |
| 11 | – |
| 12 | 10A Система SRS – модуль подушок безпеки |
| 13 | 10A Система запалювання, електропідсилювач керма (EPAS), панель приладів, пасивна протиугінна система (PATS), ABS |
| 14 | 7.5A PCM, важіль перемикання передач, паливний насос |
| 15 | 7.5A Аудіосистема, панель приладів |
| 16 | 7.5A Підігрів дзеркал заднього виду на дверях |
| 17 | 15A Система запалювання |
| 18 | 7.5A Комбінація приладів |
| 19 | 15A діагностичний роз’єм (DLC) |
| 20 | 7,5 А Багатофункціональний дисплей, годинник, внутрішній сканер, панель опалення, вентиляції, кондиціонування повітря (HVAC) |
| 21 | 15A Аудіосистема, Bluetooth |
| 22 | 20A Прикурювач |
| 23 | Електрообладнання причепа 20A |
| 24 | Резерв |
| 25 | 30A Електричний склопідйомник |
| 26 | 30A Підігрів лобового скла, ліва сторона |
| 27 | 30A Підігрівач лобового скла, правий |
Запобіжник номер 22 на 20А відповідає за прикурювач.
- R1 – Реле системи запалювання

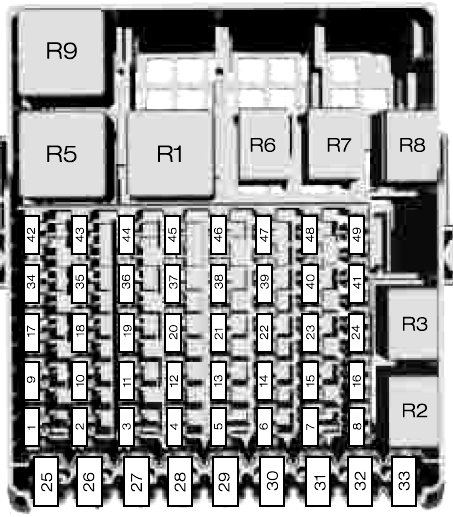

Варіант 2

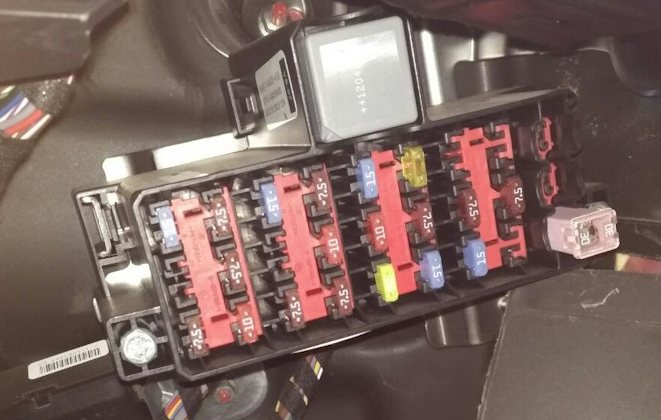

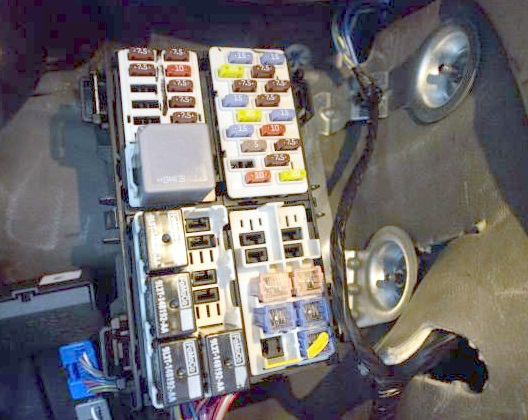

Фото
| 1 | 7,5 А Запалювання, датчик дощу, обігрів лобового скла |
| 2 | 10A Вимикач стоп-сигналів |
| 3 | 7,5 А Фари заднього ходу |
| 4 | 7,5A Регулювання рівня фар |
| 5 | 20A Склоочисник |
| 6 | 15A Склоочисник заднього скла |
| 7 | 10A Омивачі лобового скла |
| 8 | 15A Електрообладнання причепа |
| 9 | 10A Система паркування 15A Підігрів сидінь |
| 10 | 7,5 А Підігрів сидіння 15 А Підігрів сидіння |
| 11 | Резерв |
| 12 | 10A Система SRS |
| 13 | 10A Система запалювання, електропідсилювач керма (EPAS), панель приладів, пасивна протиугінна система (PATS), ABS |
| 14 | 7.5A PCM, важіль перемикання передач, паливний насос |
| 15 | 7.5A Аудіосистема, панель приладів |
| 16 | 7.5A Підігрів дзеркал заднього виду на дверях |
| 17 | 15A Система запалювання |
| 18 | Комбінація пристроїв |
| 19 | 15A діагностичний роз’єм (DLC) |
| 20 | 7,5 А Багатофункціональний дисплей, годинник, сканер салону, панель опалення, вентиляції та кондиціонування повітря 20 А Причіп |
| 21 | 15A Аудіосистема, Bluetooth |
| 22 | 20A Прикурювач 7,5A Панель приладів |
| 23 | 20A Електрообладнання причепа 7,5A Багатофункціональний дисплей, годинник, внутрішній сканер, дефлектори системи опалення, панель кондиціонера |
| 24 | 10А СИНХРОНІЗАЦІЯ, Bluetooth |
| 25 | 30A Електричний склопідйомник (передні вікна) |
| 26 | 30A Ланцюг обігріву лівого лобового скла |
| 27 | 30A Ланцюг обігріву правого лобового скла |
| 28 | 30A Високоякісний блок живлення (автомобілі з системою автоматичного старт-стоп) |
| 29 | 20A Задня електрична розетка |
| 30 | 20A Прикурювач |
| 31 | 30A Привід електросклопідйомників (задні склопідйомники) |
| 32 | 30A Підігрівач лобового скла |
| 33 | 30A Підігрівач лобового скла |
| 34 | 20A Дистанційне керування центральним замком (безключовий доступ) |
| 35 | 20A Дистанційне керування центральним замком (безключовий доступ) |
| 36 | 15A Задня розетка живлення, економія енергії акумулятора |
| 37 | Додаткова розетка 15A у багажному відділенні |
| 38 | Резерв |
| 39 | Резерв |
| 40 | Резерв |
| 41 | Резерв |
| 42 | 20A Люк на даху 7.5A Камера заднього виду |
| 43 | 10A Активна система міської зупинки |
| 44 | 7.5A Індикатор вимкнення подушки безпеки пасажира |
| 45 | Резерв |
| 46 | Резерв |
| 47 | Резерв |
| 48 | Резерв |
| 49 | Резерв |
Залежно від року випуску, за прикурювач відповідають запобіжники 22 або 30 на 20А.
Реле
- R1 Запалювання
- R2 Прикурювач, передня розетка допоміжного живлення
- Резерв R3
- Система активної міської зупинки R4
- R5 Підігрівач лобового скла
- R6 Безключовий доступ (аксесуар)
- R7 Безключовий доступ (запалювання)
- R8 Задня розетка допоміжного живлення або контроль струму акумулятора
- Резерв R9
- Резерв R10
- Резерв R11
- Резерв R12

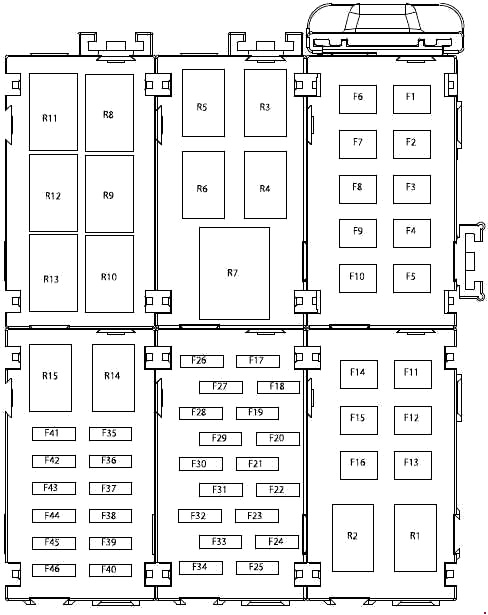

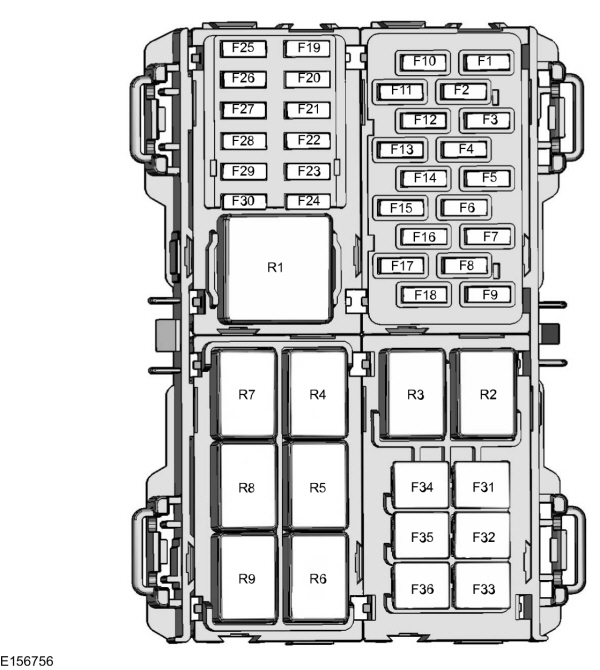

Варіант 3
| Ф1 | 15А Замок запалювання. |
| Ф2 | 7,5 А Автоматичне затемнення дзеркала заднього виду. Автоматичні склоочисники. Реле керування обігрівачем. |
| Ф3 | 7.5A Панель приладів. |
| Ф4 | 7,5 А Вимикач деактивації подушки безпеки пасажира. Система виявлення пасажира |
| Ф5 | 15A Додатковий бортовий діагностичний блок керування A. |
| Ф6 | 10A Ліхтарі заднього ходу. |
| Ф7 | 7.5A Панель приладів. Екран інформаційно-розважальної системи. |
| Ф8 | 7.5A Лука. |
| Ф9 | 20A Дистанційний безключовий доступ. Дистанційний безключовий запуск. |
| Ф10 | 15A Аудіосистема. Модуль SYNC |
| Ф11 | 20А Двірники. |
| Ф12 | 7.5A Клімат-контроль. |
| Ф13 | 15A Склоочисник заднього скла. |
| Ф14 | 20A Дистанційний безключовий доступ. Дистанційний безключовий запуск. |
| Ф15 | 15А Двірники. |
| Ф16 | 5A Зовнішні дзеркала заднього виду. Електричні склопідйомники. |
| Ф17 | 15A Підігрів сидінь. |
| Ф18 | 10A Сигнали зупинки. |
| Ф19 | 7.5A Панель приладів. |
| Ф20 | 10A Подушки безпеки. |
| Ф21 | 7.5A Електропідсилювач керма. Панель приладів. Запалювання. Склоочисники. Пасивна протиугінна система. |
| Ф22 | 7.5A Датчик положення педалі акселератора. Модуль керування трансмісією. Антиблокувальна система гальм. Допоміжна система стабілізації. |
| Ф23 | 7,5A Блок керування трансмісією. |
| Ф24 | Аудіосистема 7,5 А. |
| Ф25 | 7.5A Підігрів зовнішніх дзеркал. |
| Ф26 | 7,5 А Центральний замок. |
| Ф27 | Не використовується. |
| Ф28 | Не використовується. |
| Ф29 | Не використовується. |
| Ф30 | Не використовується. |
| Ф31 | 30A Задні вікна. |
| Ф32 | 20A звуковий сигнал з резервним живленням від акумулятора. Задні додаткові розетки. |
| Ф33 | 20A Передні допоміжні розетки. |
| Ф34 | 30A Передні вікна. |
| Ф35 | 20А Лука. |
| Ф36 | Не використовується. |
| Реле : | |
| Р1 | Реле запалювання. |
| Р2 | Не використовується. |
| Р3 | Не використовується. |
| Р4 | Підігрів водійського сидіння. |
| Р5 | Підігрів пасажирського сидіння. |
| Р6 | Додатковий режим дистанційного запуску без ключа. |
| Р7 | Режим запалювання – дистанційний безключовий запуск. |
| Р8 | Звуковий сигналізатор з резервним акумулятором. Зберігає заряд акумулятора. |
| Р9 | Додаткова затримка. |
Блок під капотом
Він розташований з лівого боку, під захисною кришкою, на зворотному боці якої буде надрукована діаграма струму.

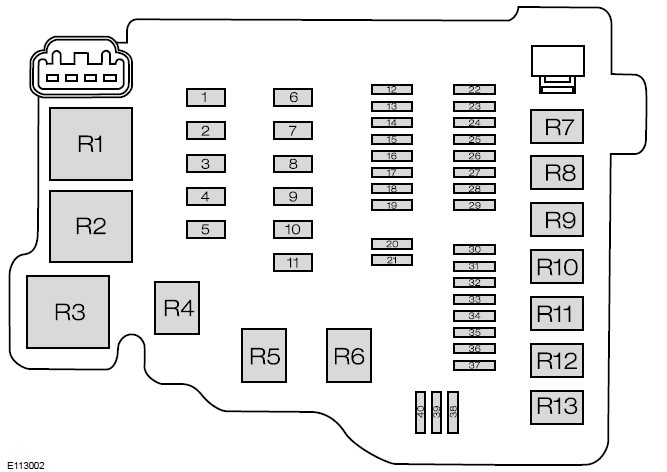

Варіант 1

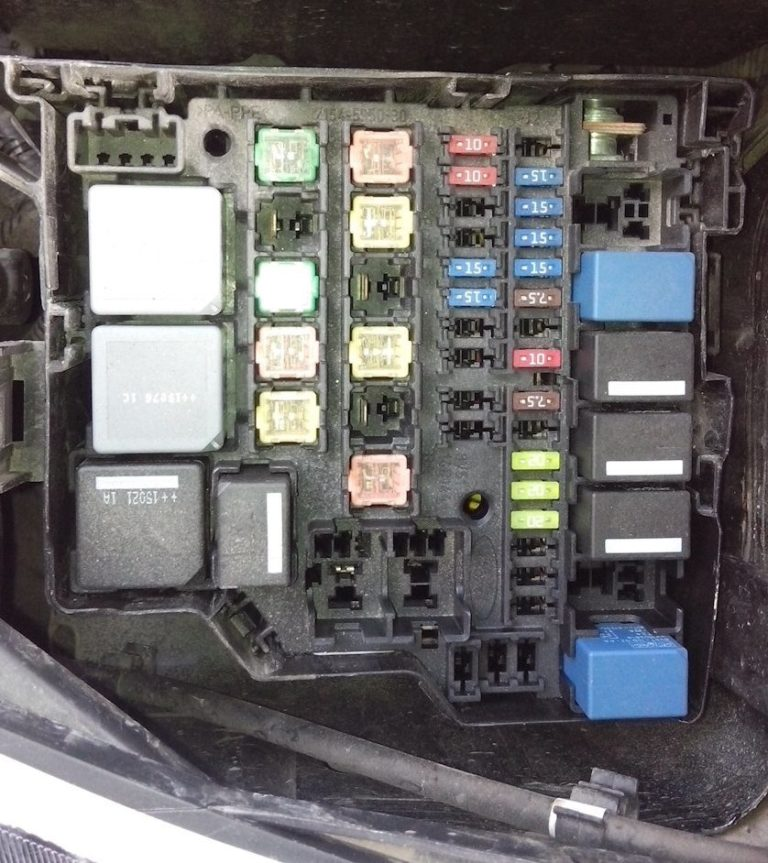

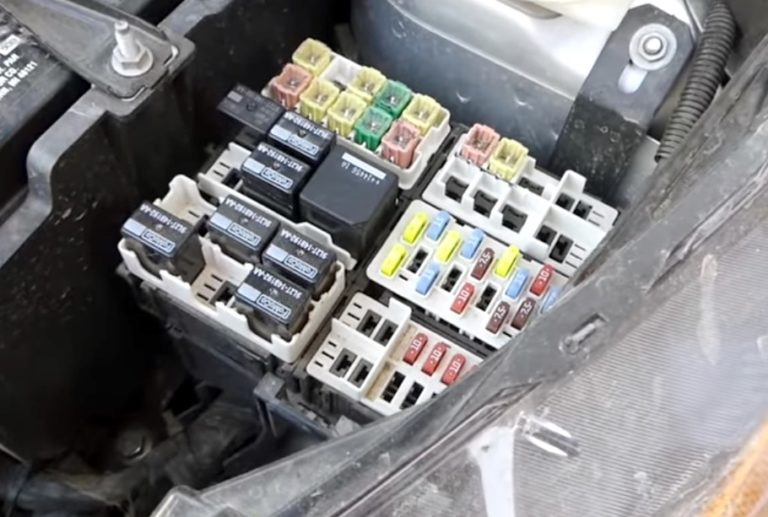

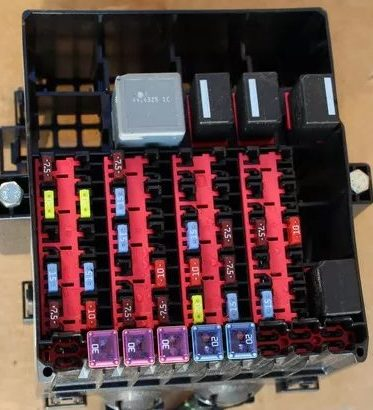

Фото – приклад
| 1 | 30/40A АБС |
| 2 | 40A Модуль ABS ESP 60A Вентилятор системи охолодження |
| 3 | Вентилятор системи охолодження 30A/40A |
| 4 | 30A Вентилятор обігрівача |
| 5 | Блок запобіжників та реле 60A у салоні автомобіля |
| 6 | 30A Модуль керування аксесуарами (BCM) |
| 7 | Блок запобіжників та реле 60A у салоні автомобіля |
| 8 | 60A Свічки розжарювання 50A Автоматична коробка передач |
| 9 | 60A Підігрівач лобового скла |
| 10 | Резерв |
| 11 | Реле стартера 30A |
| 12 | 10A Дальнє світло лівої фари |
| 13 | 10A Дальнє світло правої фари |
| 14 | 10A Ближнє світло лівої фари або насос охолоджувальної рідини |
| 15 | 10A Ближнє світло правої фари або котушки запалювання |
| 16 | 15A Модуль керування силовим агрегатом (PCM), режим високошвидкісного та низькошвидкісного вентилятора охолодження |
| 17 | 15A Підігрівані кисневі датчики (HEGO) (бензинові двигуни) 20A Модуль живлення (дизельні двигуни) |
| 18 | 10A Блок керування електронною коробкою передач |
| 19 | 7,5A Компресор кондиціонера |
| 20 | Резерв |
| 21 | 7,5A Вентилятор системи охолодження (1,6-літровий Duratorq-TDCi) |
| 22 | 15A Живлення для керування зовнішнім освітленням від акумулятора |
| 23 | 15A Протитуманні фари |
| 24 | 15A Поворотники |
| 25 | 10A Лампи денного ходового вогню 15A Ліве зовнішнє освітлення |
| 26 | 7,5 А Електричний привід дзеркала заднього виду 15 А Праве зовнішнє освітлення |
| 27 | Модуль керування силовим агрегатом PCM 7,5 A |
| 28 | 20A модуль ABS, ESP |
| 29 | Електромагнітна муфта компресора кондиціонера 10A |
| 30 | – |
| 31 | – |
| 32 | 20A Звукова сигналізація, економія енергії батареї, без модуля ключа |
| 33 | 20A Підігрівач заднього скла |
| 34 | 20A Реле паливного насоса, обігрівач дизельного двигуна |
| 35 | 15A Система сигналізації першої категорії |
| 36 | 7.5A Контролер автоматичної коробки передач |
| 37 | 25A Ліва сторона модуля передніх дверей |
| 38 | 25A Правий модуль передніх дверей |
| 39 | 25A Ліва сторона модуля задніх дверей |
| 40 | 25A Правий блок модуля задніх дверей |
Реле
- Вентилятор системи охолодження
- Підігрів лобового скла, реле свічок розжарювання
- Модуль керування живленням, реле системи керування двигуном
- Реле дальнього світла фар
- Реле ближнього світла фар
- Реле денного освітлення
- Вентилятор двигуна системи охолодження двигуна
- Стартер
- Муфта компресора кондиціонера
- Реле протитуманних фар
- Паливний насос, підігрівач дизельного палива
- Ліхтар заднього ходу
- Вентилятор обігрівача

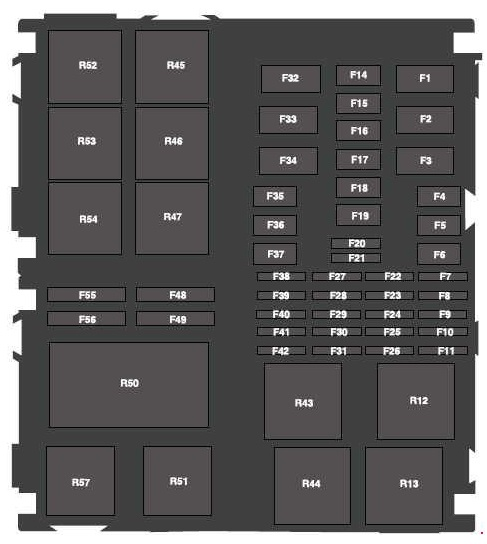

Варіант 2
| 1 | 60A Допомога стабілізації. |
| 1 | 40A Антиблокувальна гальмівна система (якщо є) |
| 2 | 40A Модуль керування трансмісією. |
| 3 | Вентилятор охолодження 40A. |
| 3 | Модуль вентилятора охолодження 60A (1,0-літровий та 1,6-літровий EcoBoost) |
| 4 | 40A Двигун вентилятора. |
| 5 | 60A Живлення блоку запобіжників у салоні. |
| 6 | 30А Центральний замок. |
| 7 | 60А Замок запалювання. |
| 8 | 60A Модуль керування трансмісією. |
| 9 | Модуль стабілізації 40A. |
| 10 | 30A Блокування запуску двигуна. |
| 11 | 30А Паливна система. |
| 12 | 60А Електричні склопідйомники. |
| 13 | 60A Високошвидкісний вентилятор охолодження (1,0-літровий EcoBoost) |
| 14 | Не використовується. |
| 15 | Не використовується. |
| 16 | Не використовується. |
| 17 | 20A Дальнє світло. |
| 18 | 15A Модуль керування трансмісією. |
| 19 | 20A Передні протитуманні фари. |
| 20 | 15A Система викидів. |
| 21 | 75A Дальнє світло. |
| 22 | Котушка запалювання 15А. |
| 22 | Котушка запалювання 20A (1,0 л та 1,6 л EcoBoost) |
| 23 | 15A Праві зовнішні ліхтарі. |
| 24 | 10A Система викидів. |
| 25 | 15A Ліві зовнішні ліхтарі. |
| 26 | Сигналізація 20A. Звуковий сигналізатор з резервним живленням від батареї. Внутрішнє освітлення. |
| 27 | 7.5A Модуль системи холодного запуску двигуна (1.6L Flex-fuel) |
| 27 | Насос 15A. Активні жалюзі. (1.0L EcoBoost) |
| 28 | 15A Поворотники. |
| 29 | 20A Стиснутий природний газ, Модуль керування паливом (якщо є) |
| 30 | 10A Муфта кондиціонера. |
| 31 | Не використовується. |
| 32 | 7.5A Модуль керування трансмісією. Блок керування трансмісією. |
| 33 | 10A Паливні форсунки. |
| 33 | Датчик масової витрати повітря 7,5 А (1,0-літровий та 1,6-літровий EcoBoost) |
| 34 | 30A Підігрів зовнішніх дзеркал. |
| 35 | 10A Ліва протитуманна фара. |
| 36 | 10A Права протитуманна фара. |
| 37 | 10A Ліве дальнє світло. |
| 38 | 10A Дальнє світло. |
| 39 | Не використовується. |
| 40 | Не використовується. |
| 41 | Не використовується. |
| 42 | Не використовується. |
| 43 | Не використовується. |
| 44 | Не використовується. |
| 45 | Не використовується. |
| 46 | Не використовується. |
| Реле: | |
| Р1 | Паливна система на стисненому природному газі. |
| Р2 | Не використовується. |
| Р3 | Модуль керування трансмісією. |
| Р4 | Двигун вентилятора. |
| Р5 | Вентилятор охолодження (якщо є) |
| Р6 | Муфта кондиціонера. |
| Р7 | Високошвидкісний вентилятор охолодження (1,0-літровий та 1,6-літровий EcoBoost) |
| Р8 | Не використовується. |
| Р9 | Блокування запуску двигуна. |
| Р10 | Дальнє світло. |
| Р11 | Передні протитуманні фари. |
| Р12 | Ліхтар заднього ходу (6-ступінчаста коробка передач PowerShift) |
| Р13 | Паливний насос. |
| Р14 | Не використовується. |
| Р15 | Не використовується. |
Варіант 3
Схема
| Ф1 | 40A Модуль антиблокувальної системи гальм. |
| Ф1 | 60A Допоміжна система стабілізації. Модуль антиблокувальної системи гальм. |
| Ф2 | Реле вентилятора охолодження 40A. |
| Ф2 | Реле вентилятора охолодження 60A (1.6L Ecoboost) |
| Ф3 | Блок запобіжників 60A у салоні автомобіля. |
| Ф4 | 20A Модуль керування кузовом. Електричні замки дверей. |
| Ф5 | Не використовується. |
| Ф6 | Реле вентилятора 40A. Двигун вентилятора. |
| Ф7 | Не використовується. |
| Ф8 | Не використовується. |
| Ф9 | 7,5 А Реле передніх протитуманних фар. Реле дальнього світла фар. |
| Ф10 | 15A Модуль керування кузовом. Праві зовнішні ліхтарі. |
| Ф11 | 15A Модуль керування кузовом. Ліві зовнішні ліхтарі. |
| Ф14 | Не використовується. |
| Ф15 | Не використовується. |
| Ф16 | Не використовується. |
| Ф17 | Не використовується. |
| Ф18 | Не використовується. |
| Ф19 | 30A Паливні форсунки. |
| Ф20 | Не використовується. |
| Ф21 | Датчик масової витрати повітря 7,5 А (1,0-літровий та 1,6-літровий EcoBoost) |
| Ф21 | 10A Паливні форсунки. |
| Ф22 | 15A Модуль керування трансмісією. |
| Ф23 | 15A Датчик положення розподільного вала. Підігрітий кисневий датчик. |
| Ф24 | Котушка запалювання 15A (1.6L Sigma) |
| Ф24 | Котушка запалювання 20A (1,0 л та 1,6 л EcoBoost) |
| Ф25 | 10A Електромагнітний клапан фаз газорозподілу випускних клапанів. Електромагнітний клапан фаз газорозподілу впускних клапанів. Клапан продувки випарного повітряного фільтра. Котушка реле R57, R45 та R50. |
| Ф26 | Система ECSS 7,5 А (1,6-літровий універсальний паливний бак) |
| Ф26 | 15A 1.0L EcoBoost: Активні жалюзі радіаторних решіток, водяний насос, модуль керування кондиціонером. |
| Ф27 | Не використовується. |
| Ф28 | Не використовується. |
| Ф29 | Не використовується. |
| Ф30 | Не використовується. |
| Ф31 | Не використовується. |
| Ф32 | Блок запобіжників 60A у салоні автомобіля. |
| Ф33 | 60А Електричні склопідйомники. |
| Ф34 | 40A Модуль керування трансмісією (6-ступінчаста коробка передач PowerShift) |
| Ф34 | 60A Високошвидкісний вентилятор охолодження (1,0-літровий EcoBoost) |
| Ф35 | 40A Антиблокувальна гальмівна система з електронною системою контролю стійкості. |
| Ф36 | 30A Блокування запуску двигуна. Соленоїд стартера. |
| Ф37 | 30A Підігрів заднього скла. Підігрів зовнішніх дзеркал. |
| Ф38 | 20A Модуль керування кузовом. Економія часу роботи акумулятора. Сигнал. |
| Ф39 | 15A Модуль керування кузовом. Поворотники. |
| Ф40 | Не використовується. |
| Ф41 | 10A Муфта кондиціонера. |
| Ф42 | 7.5A Модуль керування трансмісією. Модуль керування трансмісією. Клапан продувки адсорбера випарних газів. |
| Ф48 | 10A Ліва передня протитуманна фара. |
| Ф49 | 10A Передня права протитуманна фара. |
| Ф55 | 10A Ліве дальнє світло. |
| Ф56 | 10A Дальнє світло. |
| Реле : | |
| Р12 | Реле модуля керування силовим агрегатом. |
| Р13 | Реле дальнього світла фар. |
| Р43 | Не використовується. |
| Р44 | Реле передніх протитуманних фар. |
| Р45 | Реле муфти кондиціонера. |
| Р46 | Не використовується. |
| Р47 | Реле паливного насоса. |
| Р50 | Високошвидкісний вентилятор охолодження (1,0-літровий та 1,6-літровий EcoBoost) |
| Р51 | Реле блокування запуску. |
| Р52 | Реле вентилятора. |
| Р53 | Не використовується. |
| Р54 | Ліхтар заднього ходу. |
| Р57 | Реле вентилятора охолодження. |
Запобіжники та реле Ford Fiesta (2008 – 2022). Схема запобіжників Ford Fiesta (2008 – 2022).
