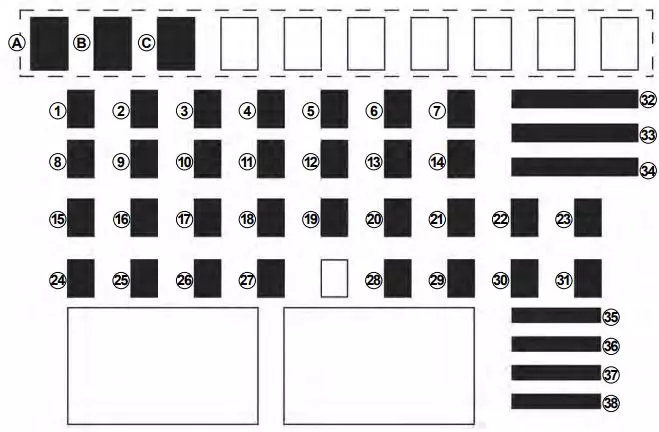

Схема блоку запобіжників та реле – Dacia Lodgy
Стосується нових транспортних засобів наступних років: 2012, 2013, 2014, 2015, 2016.
| Номер | Опис |
|---|---|
| A | Електричне заднє скло |
| B | Електричні зовнішні дзеркала |
| C | Відключення контуру зрідженого газу (LPG) або відключення контуру подачі LPG та бензину |
| 1 | Електричний передній склопідйомник |
| 2 | Ліве дальнє світло |
| 3 | Праве дальнє світло |
| 4 | Ліве ближнє світло |
| 5 | Праве ближнє світло |
| 6 | Ліві габаритні вогні |
| 7 | Праві габаритні вогні |
| 8 | Задня розетка для аксесуарів |
| 9 | Задні протитуманні фари |
| 10 | Ріг |
| 11 | Автоматичне блокування дверей |
| 12 | ESC |
| 13 | Лампа для освітлення |
| 14 | ABS-ESC |
| 15 | Задня передача, склоочисник лобового склоочисника |
| 16 | Круїз-контроль/обмежувач швидкості, дзеркало заднього виду, попередження про непристебнутий ремінь безпеки, система допомоги при паркуванні |
| 17 | Денні ходові вогні |
| 18 | Паливний насос |
| 19 | Форсунки |
| 20 | Подушка безпеки |
| 21 | Підігрів сидінь |
| 22 | Гідропідсилювач керма |
| 23 | Місце, зарезервоване для додаткового обладнання. |
| 24 | Покажчик |
| 25 | ЕБУ салону |
| 26 | ЕБУ салону |
| 27 | Органи керування на рульовій колонці |
| 28 | Органи керування на рульовій колонці |
| 29 | Простір, зарезервований для додаткового обладнання |
| 30 | Панель приладів |
| 31 | Радіо |
| 32 | Стартер |
| 33 | Склоочисники |
| 34 | Вентиляція салону |
| 35 | Запальничка |
| 36 | Діагностичний роз’єм |
| 37 | Розморожування дзеркала заднього виду |
| 38 | Передні протитуманні фари |

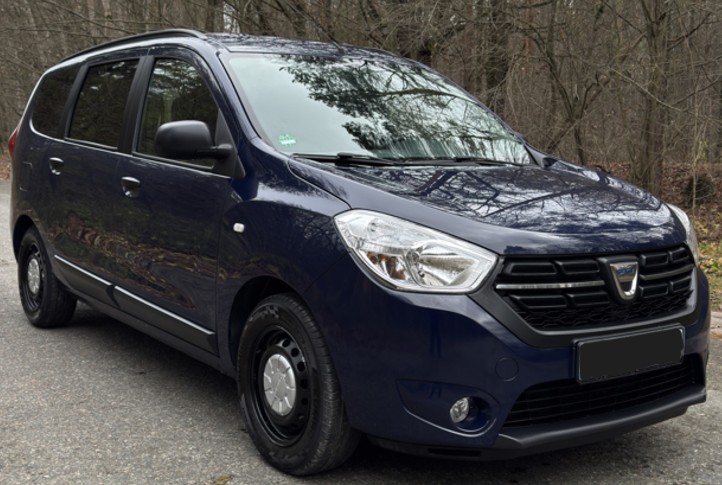

Запобіжники та реле Dacia Lodgy (2012-2016). Схема запобіжників Dacia Lodgy (2012-2016).
