Citroen DS7 Crossback випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023 та 2024 роках. За цей час модель отримала фейсліфтинг. У цій статті ви можете знайти опис запобіжників та реле Citroen DS7 Crossback зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників у блоках, а також їх кількість, може відрізнятися від представленого та залежить від року випуску, рівня електрообладнання та регіону постачання вашого автомобіля.
Блоки в салоні Citroen DS7
Основний блок Citroen DS7

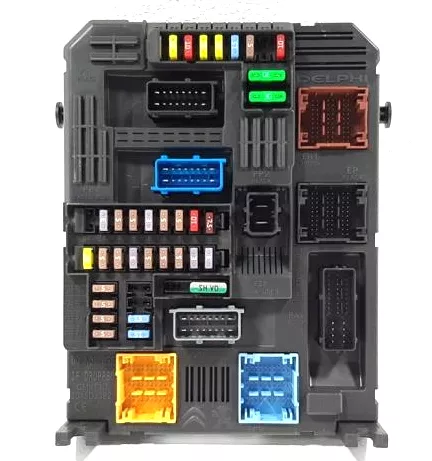

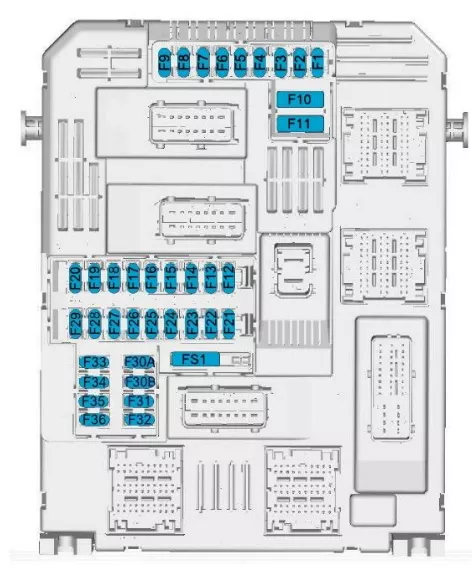

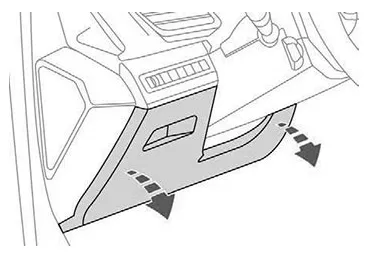

Головний блок запобіжників розташований з лівого боку внизу панелі приладів.
| № | Опис |
|---|---|
| 1 | Електрохромне дзеркало заднього виду, заднє скло з антизапотіванням, сажовий фільтр, датчики паркування, гідропідсилювач керма, система газорозподілу, перемикач педалі зчеплення, регулювання зовнішніх дзеркал. |
| 3 | Модуль керування положенням причепа |
| 4 | УВАГА |
| 5 | Омивач лобового скла (передній/задній) |
| 6 | Омивач лобового скла (передній/задній) |
| 7 | Задній роз’єм / USB |
| 8 | Задній склоочисник |
| 10 | Замок дверей/замок задніх дверей |
| 11 | Замок дверей/замок задніх дверей |
| 12 | Система «Стоп-старт»/модуль діагностичного роз’єму/гальмівна система |
| 13 | Інформаційно-розважальна система / Система клімат-контролю |
| 14 | Сирена сигналізації |
| 15 | Система клімат-контролю |
| 16 | Перемикач передач автоматичної коробки передач, перемикач педалі гальма, система «Стоп-старт». |
| 17 | Панель приладів |
| 18 | Блок живлення причепа |
| 19 | Електрообладнання рульової колонки / Органи керування на кермі |
| 21 | ПУСК/СТОП |
| 22 | Камера / Датчик дощу / Автоматичне керування освітленням |
| 23 | Нагадування про прикріплення ременя безпеки |
| 24 | Автоматична коробка передач / Розширена система допомоги при паркуванні / Система кругового огляду |
| 25 | Повітряна подушка |
| 26 | Електронний контроль стійкості |
| 27 | сигналізації |
| 28 | Сигналізація (сирена), додатковий приймач дистанційного керування опаленням/вентиляцією |
| 29 | Інформаційно-розважальна система |
| 31 | Прикурювач/роз’єм на передній панелі |
| 32 | Прикурювач/роз’єм на передній панелі |
| 34 | Підігрів заднього скла / Підігрів лобового скла / Бездротова зарядка |
| 35 | Модуль вимикача світла/діагностичного роз’єму |
| 36 | Освітлювальні прилади |
Запобіжник номер 32 відповідає за роботу прикурювача.
Додатковий блок Citroen DS7

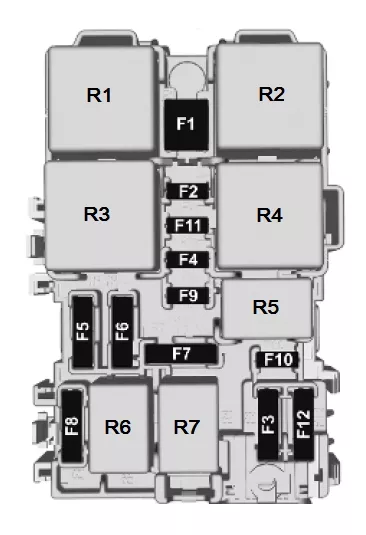

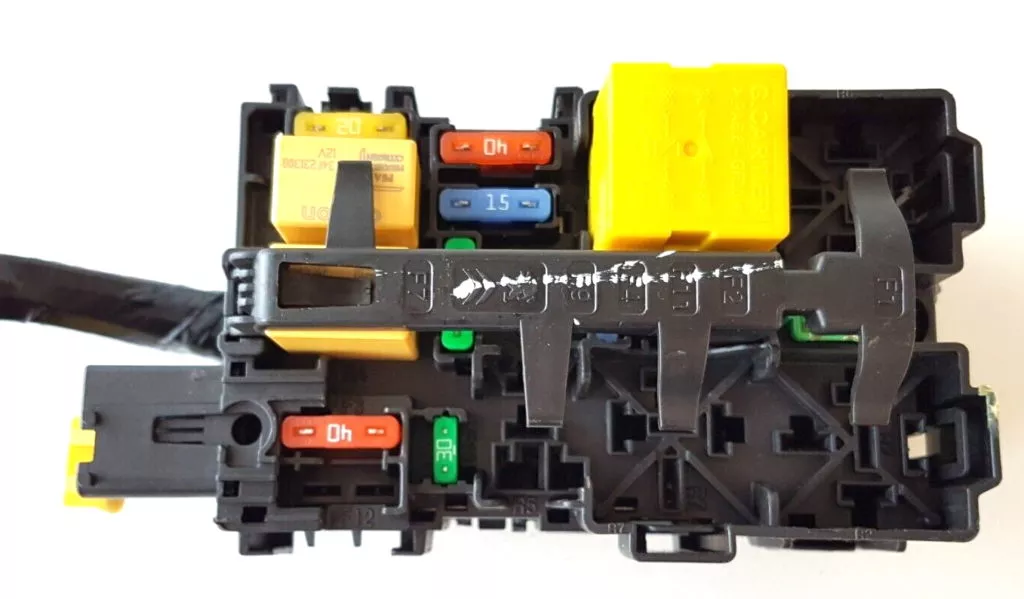

Поруч з основним блоком можна встановити додатковий блок запобіжників.
| № | А | Маркування |
|---|---|---|
| Ф1 | 40А | Обігрівач/обігрівач заднього скла |
| Ф2 | 10А | Підігрів зовнішніх бічних дзеркал |
| Ф3 | 30А | Електричні склопідйомники – передні |
| Ф4 | 10/15А | Складання бічних дзеркал / Регулювання зовнішніх дзеркал |
| Ф5 | 30А | Електричні склопідйомники – задні |
| Ф6 | Розетка в багажнику | |
| Ф7 | Підігрів сидінь | |
| Ф8 | Аудіопідсилювач | |
| Ф9 | – | |
| Ф10 | Панорамний дах | |
| Ф11 | 20А | Функція масажу передніх сидінь |
| Ф12 | Лука | |
| Реле | ||
| Р01 | Реле підігріву сидінь | |
| Р02 | Реле електросклопідйомників | |
| Р03 | Реле обігрівача/підігріву заднього скла | |
| Р04 | – | |
| Р05 | – | |
| Р06 | – | |
| Р07 | – | |
Блок під капотом Citroen DS7
Блок запобіжників і реле Citroen DS7

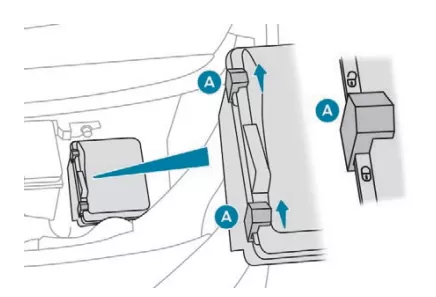

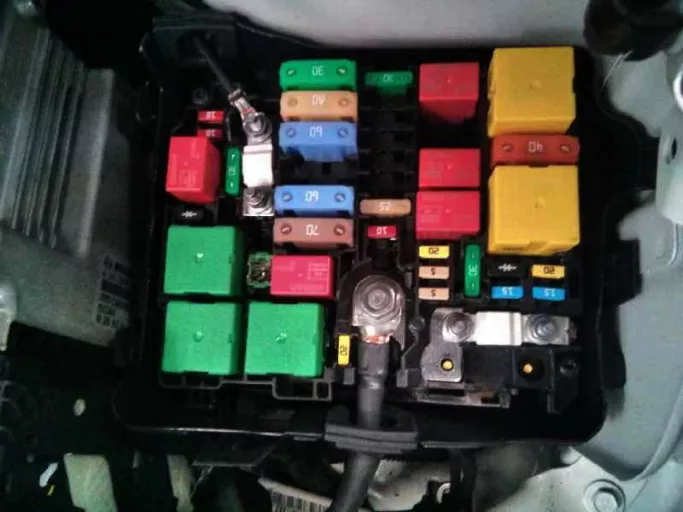

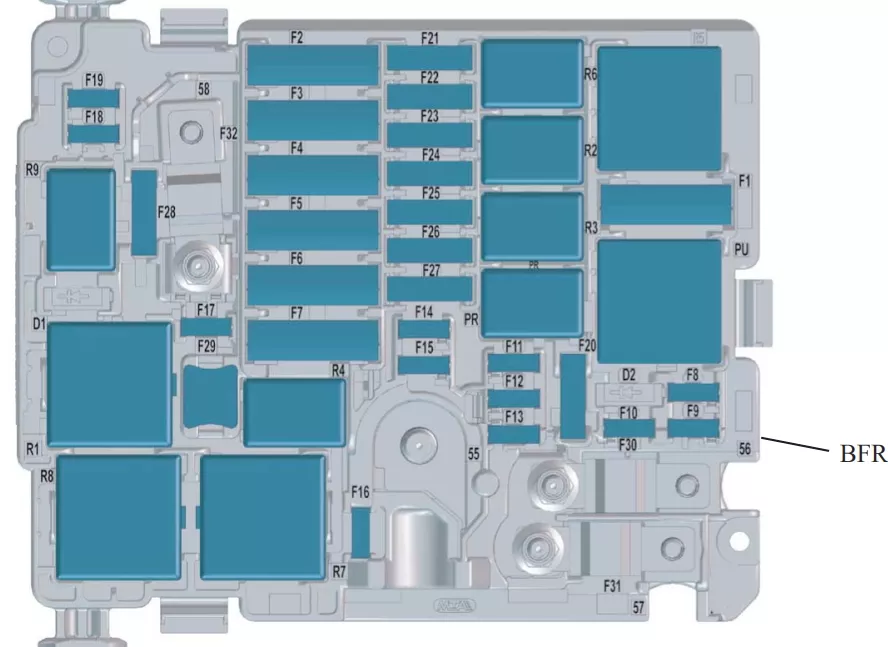

У моторному відсіку, під капотом, з лівого боку, поруч з акумулятором, знаходиться блок запобіжників і реле. Приклад доступу показано на схемі.
| № | Призначення |
|---|---|
| Ф1 | Вентилятор кондиціонера |
| Ф2 | Комп’ютер системи ABS/ESP |
| Ф3 | Блок запобіжників 3 у салоні автомобіля |
| Ф4 | Комп’ютер системи ABS/ESP |
| Ф5 | Інтелектуальний блок перемикання (праві покажчики повороту, передні праві габаритні вогні, праві стоп-сигнали, ліві задні вогні, праві протитуманні фари). 20A Підігрів лобового скла |
| Ф6 | Блок керування двошвидкісним вентилятором охолодження (GMV) 20A Калькулятор BVA AxN8 – калькулятор BVA Ax6III (термічний) |
| Ф7 | Інтелектуальний комутаційний блок |
| Ф8 | Паливний насос системи керування двигуном |
| Ф9 | Пілотний підкачувальний насос (DW10F), впускний та випускний клапани v електромагнітні клапани – Пілотний термостат – Електромагнітний клапан масляного насоса (промивання з електроприводом) – Електричний електромагнітний клапан – Вимірювач витрати впускного повітря – Кисневі датчики (EP6FADTX) Подача води Електричний електромагнітний клапан (EP6FDT) |
| Ф10 | Комп’ютер двигуна – Соленоїд насоса регулювання витрати дизельного палива – Соленоїдний клапан регулювання тиску турбокомпресора (DV5R та DW10F) – Термостат S (DV5R) – Підігрівач продувки – Соленоїдні клапани керування впускним та випускним клапанами (EP6FADTX) – Промивка TS |
| Ф11 | Комп’ютер двигуна |
| Ф12 | Пристрої – реле GMV – Istars – DMTC, електричне водяне охолодження з турбонаддувом (EB2ADTS та EP6FADTX), інтелектуальний сервісний блок (EP6FADTX) |
| Ф13 | Інтелектуальний комутаційний блок |
| Ф14 | Одиниця рівня заряду акумулятора |
| Ф15 | 10A Денні ходові вогні |
| Ф16 | Підігрів лобового скла |
| Ф17 | Діагностика реле GMP BFRM – BSI1 – Комп’ютер двигуна – Нижній датчик NOx (форсунки DV5R та DW10 (DV5R) |
| Ф18 | Дальнє світло правої фари |
| Ф19 | Ліві фари дальнього світла |
| Ф20 | Комп’ютер двигуна l Підкачувальний насос (для ER6EDT) – котушки запалювання (EB2ADTS та EP6FADTX) |
| Ф21 | Стартер |
| Ф22 | Резерв – Таксі |
| Ф23 | Стартер / Генератор |
| Ф24 | Блок живлення причепа |
| Ф25 | Блок запобіжників 3 у салоні автомобіля |
| Ф26 | Протитуманні фари |
| Ф27 | Інтелектуальний блок перемикання (Права фара ближнього світла – Праві ліхтарі заднього ходу – Ліві протитуманні фари – Ліві задні габаритні вогні – Третій стоп-сигнал.) |
| Ф28 | Блок живлення насоса сечовини та нагрівальний резистор трубки сечовини (UCE або DV5R) – Датчик Nox (DW10F) – Комп’ютер двигуна (EP6FADTX) |
| Ф29 | Склоочисник |
| Ф30 | Блок попереднього нагріву |
| Ф31 | Блок комутації та захисту |
| Ф32 | Гідропідсилювач керма, ліва фара ближнього світла – Статичні покажчики поворотів – Повторювачі бокових покажчиків поворотів – Ліві покажчики поворотів – Передні ліві та задні праві габаритні вогні – Ліві стоп-сигнали – Підсвічування номерного знака. |
| Реле | |
| Р1 | Комп’ютер керування двигуном / Дизель Euro6 (живлення модуля SCR) |
| Р2 | Компресор кондиціонера / Електричний підігрівач лобового скла |
| Р3 | Закваска / термічна підготовка |
| Р4 | Протитуманні фари / денні ходові вогні |
| Р5 | Вентилятор кондиціонера |
| Р6 | Стартер |
| Р7 | Передній склоочисник |
| Р8 | Передній склоочисник |
| Р9 | Фари |
Головні запобіжники високої ємності можуть бути підключені до позитивного виводу акумулятора.
