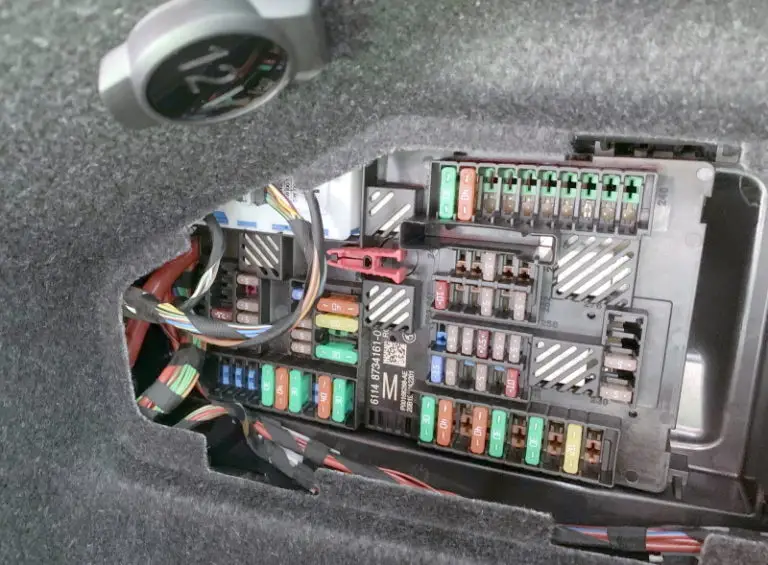

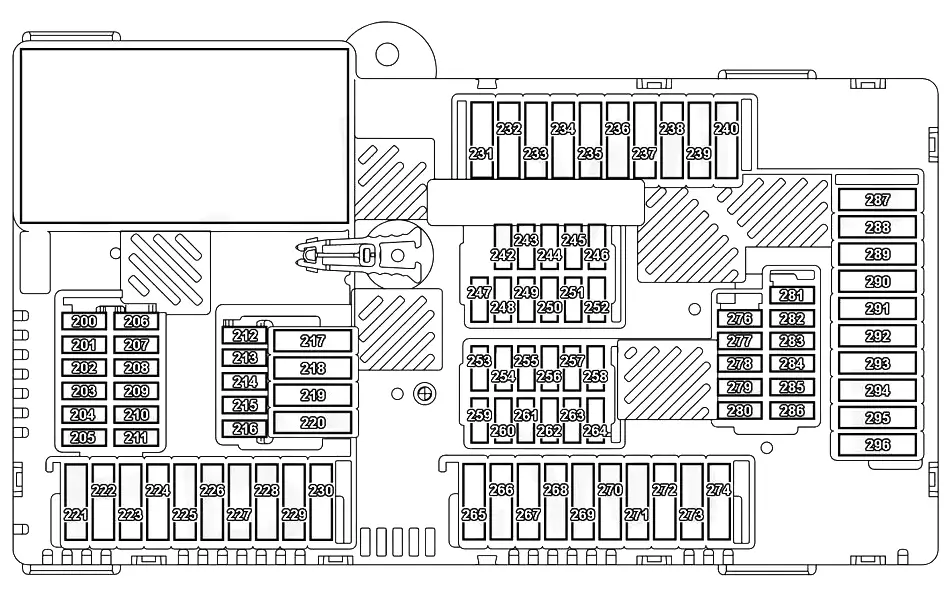

Запобіжники та реле BMW M3 G80 G81 M4 G82. Схема запобіжників BMW M3 G80 G81 M4 G82.

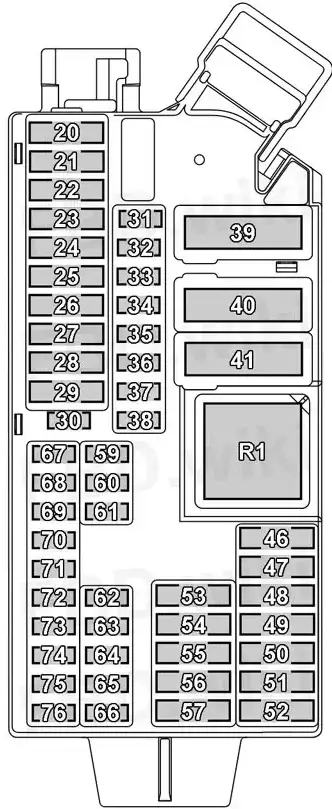

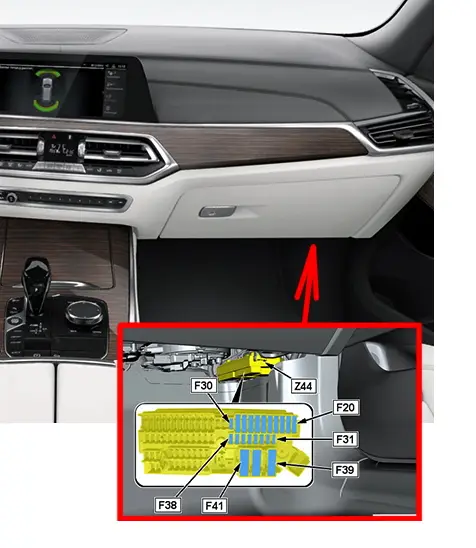

Блок запобіжників у салоні BMW M3 G80

Блок з боку пасажира

З правого боку під бардачком знаходиться блок із запобіжниками та реле.

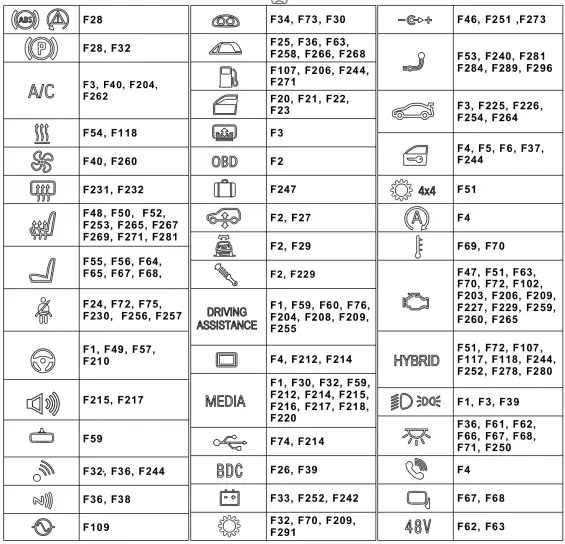

Опис

20	30A Електричний склопідйомник водійських дверей з електронікою керування
21 рік	30A пасажирське вікно з електронікою керування
22	30A Електричний склопідйомник задній, з боку водія, з електронікою керування
23	30A задній склопідйомник, з боку пасажира, з електронікою керування
24	Електродвигун 30 А з лівим реверсивним приводом, автоматичний ретрактор (ремінь безпеки)
25	20A Центр функцій на даху
26	40A BCM
27	–
28	40A Система динамічної стійкості (DSC)
29	20A Електронне керування коробкою передач, роздавальна коробка
30	Медіасистема 15A
31	15А
32	5A Панель керування центральної консолі, паркування
33	Батарея 5A
34	5A Блок керування панеллю приладів
35	–
36	5A Центр функцій на даху (підсвічування карти, внутрішнє освітлення, фонове освітлення)
37	5A Центральний замок
38	5A електронний модуль для зовнішньої ручки дверей водія
39	60A BCM
40	Вентиляторний двигун 40A з підсилювачем потужності
41	–
46	Прикурювач 20A , термоелектричний підсклянник
47	20A керування двигуном
48	Підігрів сидінь 20A
49	10A Електричне регулювання рульової колонки
50	Підігрів сидінь 30A
51	керування двигуном 30A
52	20A Електронний підігрів сидінь
53	Модуль причепа 30A
54	20A Автономний допоміжний обігрівач
55	Модуль сидіння 30A (з модулем сидіння), блок перемикача регулювання сидіння (без модуля сидіння)
56	Модуль сидіння 30A (з модулем сидіння), блок перемикача регулювання сидіння (без модуля сидіння)
57	10A Електричне регулювання рульової колонки
59	5A Електрохромне внутрішнє дзеркало заднього виду
60	5A Допомога водієві
61	5A Підсвічування центральної панелі задніх дверей (з боку водія), ліхтарик задніх дверей (з боку водія), підсвічування внутрішньої ручки задніх дверей (з боку водія), підсвічування панелі задніх дверей з боку водія (зверху), підсвічування заднього лівого динаміка, додатковий водяний насос (дизель)
62	акумулятор 5A, підсвічування динаміка приладової панелі, освіжувач повітря, CD-програвач, іонізатор, стартер-генератор 48V (B57, B58)
63	Вимикач освітлення бардачка 5 A, система камери водія, блок керування живленням 48 В (PCU48), акумулятор 48 В
64	5A Блок клапанів регулювання ширини спинки сидіння водія, блок клапанів поперекової опори водія, блок перемикача регулювання сидіння (з боку водія), задня підсвітка простору для ніг (з боку водія), підсвітка спинки сидіння водія, порт заряджання USB, модуль накачування лівого переднього сидіння
65	5A Блок клапанів регулювання ширини спинки пасажира, блок клапанів поперекової опори пасажира, блок перемикачів регулювання сидіння (з боку пасажира), освітлення задньої ніші для ніг (з боку пасажира), освітлення задньої стінки спинки пасажира, порт USB для заряджання № 2, модуль накачування переднього правого сидіння
66	5A Підсвічування верхнього центрального приладу, підсвічування верхнього приладу з боку пасажира, підсвічування нижнього центрального приладу, підсвічування нижнього приладу з боку водія/пасажира, підсвічування простору для ніг спереду ліворуч та праворуч
67	5A Група перемикачів дверей водія, Група перемикачів сидіння водія, Підсвічування внутрішньої ручки дверей водія, Підсвічування обшивки дверей водія (центральна), Підсвічування кишені дверей водія, Підсвічування обшивки дверей водія (верхня), Підсвічування переднього лівого середньочастотного динаміка, Підсвічування переднього лівого високочастотного динаміка
68	5A Зовнішнє дзеркало заднього виду пасажира, клемна колодка пасажирських дверей, підсвічування внутрішньої ручки пасажирських дверей, декоративне освітлення центральної частини пасажирських дверей, підсвічування кишенькової ручки пасажирських дверей, декоративне освітлення верхньої частини пасажирських дверей, підсвічування переднього правого середньочастотного динаміка, високочастотний динамік переднього правого колеса
69	5A Жалюзі радіатора (верхні, нижні)
70	5A Задній розподільний щит, реле вимкнення електровентилятора, електровентилятор
71	5A Камера кругового огляду (з камерою кругового огляду), камера заднього виду
72	7,5A керування двигуном
73	5A Блок керування панеллю приладів
74	USB-порт 10A
75	Модуль безпеки при зіткненнях 10A
76	5A Допомога водієві

За роботу прикурювача відповідає запобіжник №46 на 20 А.

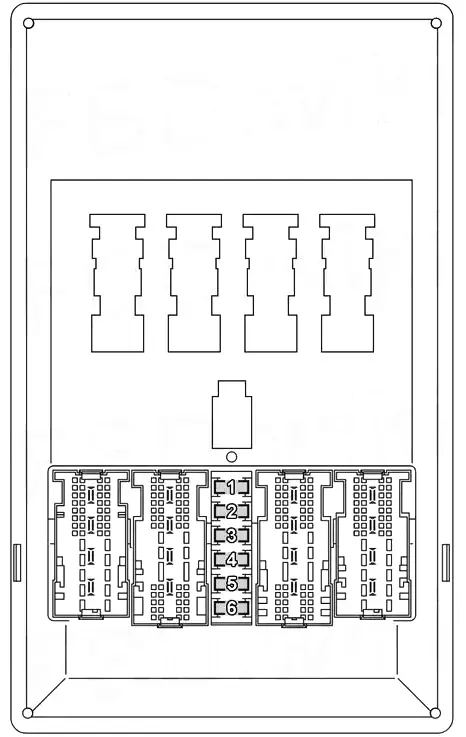

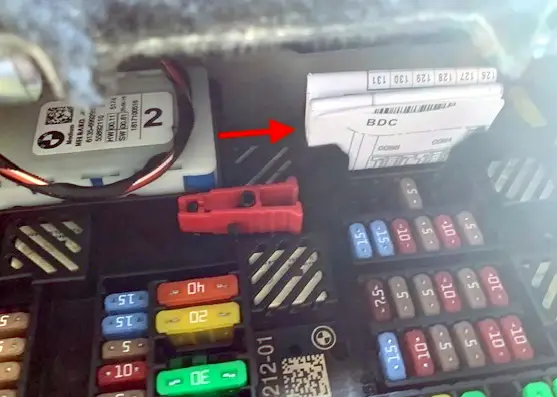

блок запобіжників

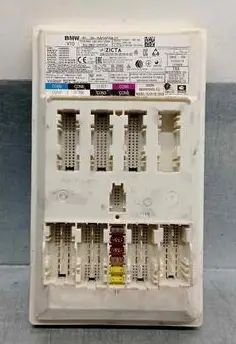

Відсік запобіжників встановлено в електронному блоці керування BDC (Body Domain Controller), який встановлений на правій стійці під панеллю салону з боку правого пасажира.

Позначення

5A Група перемикачів на рульовій колонці, передній центральний вентиляційний отвір, панель керування аудіосистемою, модуль керування освітленням, головний пристрій
Діагностичний роз’єм 7,5 А, електронне керування приводом, платформа Vertical Dynamics
7,5A опалення/кондиціонування повітря, функціональний модуль задніх дверей, датчик дощу/світла/сонця/конденсату
5A Електронний модуль зовнішньої дверної ручки з боку пасажира, електронний модуль зовнішньої дверної ручки з боку водія заднього сидіння, електронний модуль зовнішньої дверної ручки з боку пасажира заднього сидіння, блок керування електроприводом, блок телематичного зв’язку
Реле блокування 20A, реле відмикання (двері, лючок паливного бака)
Реле замка дверей водія 20A, реле блокування (замок дверей водія, замок дверей пасажира, замок задніх дверей з боку водія, замок дверей пасажира, привід центрального замка люка паливного бака)

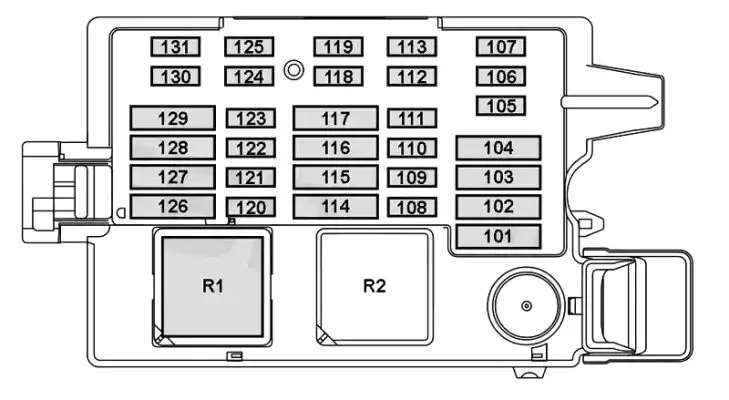

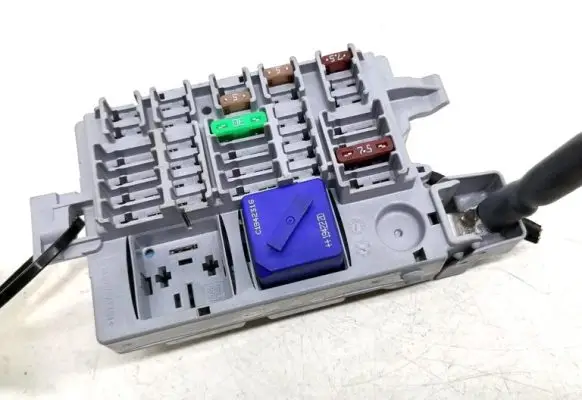

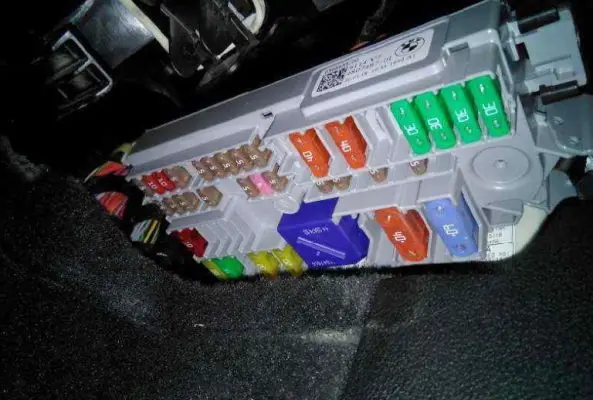

Блок з боку водія

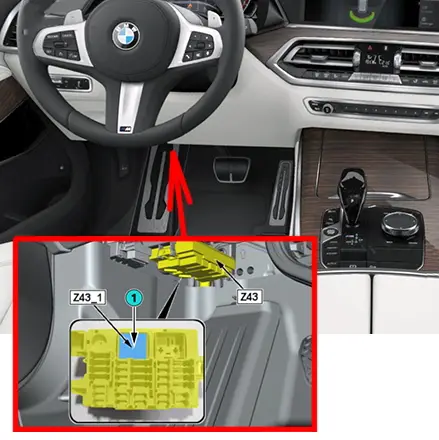

Під панеллю приладів з боку водія є ще один блок запобіжників і реле.

101	–
102	7,5A електроніка, керування двигуном
103	–
104	–
105
106	–
107	10A Блок керування двигуном, гібридний: Модуль керування паливним баком під тиском
108	–
109	–
110	–
111	–
112	–
113	–
114	–
115	–
116	–
117	30A Гібрид: Автоматична коробка передач, роздавальна коробка
118	5A Додатковий електричний підігрів, підсвічування передніх середньочастотних динаміків
119	–
120	–
121	–
122	–
123	–
124	–
125	–
126	–
127	–
128	–
129	–
130	–
131	–
