Схеми запобіжників і реле DAF XF 105 допоможуть знайти потрібний блок та визначити призначення його позицій. Нижче наведені фотографії, розшифрування кіл і номінали для відповідних виконань.

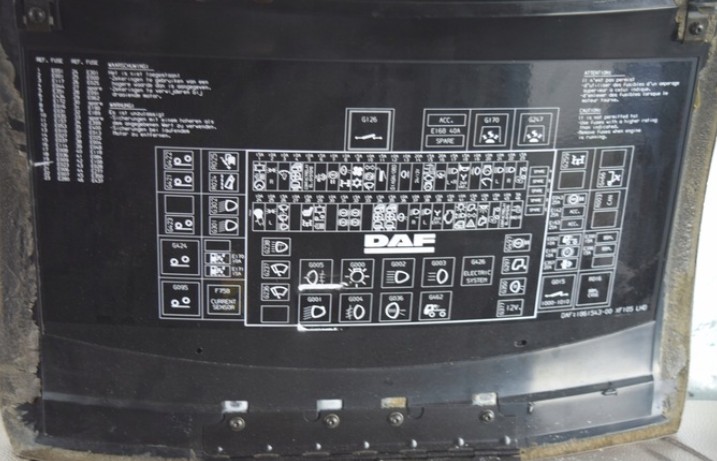

Центральний блок розташований у панелі перед пасажирським сидінням. Для пошуку потрібного кола використовуйте позначення з таблиці та заводську наклейку на кришці; номер позиції слід звіряти з її фактичним розташуванням.
Наведіть вказівник на кнопку з номером або натисніть її, щоб побачити призначення. Клавіша Tab вибирає кнопку, Esc закриває підказку. Пошук підсвічує збіги в таблицях і списках.
Запобіжники та реле в салоні DAF-XF 105

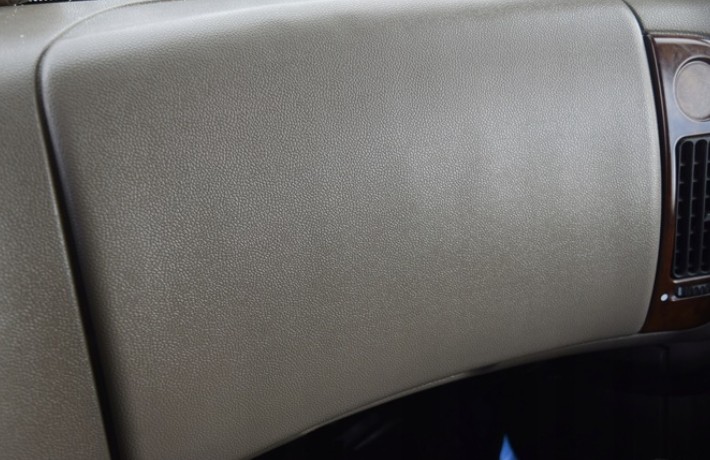

Блок запобіжників та реле розташований на панелі приладів з боку пасажира.

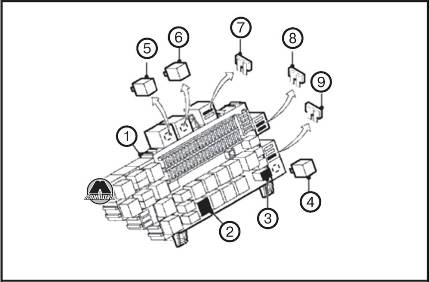

- Блок запобіжників
- Реле
- Міні-реле
- Реле
- Електронний блок датчиків причепа
- Реле
- Запобіжник 40 А.
- Запобіжник 25 А
- Запобіжник 7.5А.
Опис блоку запобіжників DAF-XF 105
| Позначення запобіжника | Ланцюг, що захищається |
| Е000 | Ліві габаритні вогні |
| Е001 | Праві габаритні вогні |
| Е004 | Ближнє світло лівої фари |
| Е005 | Ближнє світло правої фари |
| Е007 | Далеке світло та сигнальна лампочка далекого світла з боку пасажира |
| Е008 | Прожектори |
| Е009 | Передні протитуманні ліхтарі |
| Е010 | Задні протитуманні ліхтарі |
| Е013 | Стоп-сигнали |
| Е016 | Ліхтарі заднього ходу, диференціал, коробка відбору потужності, блокування нижнього діапазону коробки передач |
| Е023 | Вимикач режиму підвищення тяги, годинник тахографа, таймер обігрівача кабіни |
| Е025 | Склоочисники лобового вікна, омивачі фар |
| Е026 | Прикурювач, гніздо переносної лампи на 24 В, електрозамки дверей |
| Е027 | Перетворювач на 24/12 В |
| Е028 | Внутрішнє освітлення кабіни, відділення для зберігання |
| Е030 | Звуковий сигнал, підвіска кабіни, люк у даху, освітлення столика |
| Е031 | Вентилятор обігрівача, кондиціонер повітря |
| ЄОЗЗ | Електродвигун опускання скла з боку пасажира |
| Е034 | Електродвигун опускання скла з боку водія |
| Е035 | Рульова колонка |
| Е036 | Розетка живлення 24 В |
| Е037 | Замок запалювання, реле G015 |
| Е043 | ABS/EBS транспортного засобу, що буксирується |
| Е044 | Обігрів та регулювання дзеркал |
| Е048 | Харчування транспортного засобу, що буксирується |
| Е051 | ECAS з колісною формулою “6×2” |
| Е052 | Лампа робочого освітлення, сидіння |
| Е053 | Діагностичний роз’єм ECAS (16-контактний) |
| Е062 | Підйомний механізм ECAS |
| Е084 | Освітлення |
| Е091 | Нагрівальний елемент осушувача повітря, відстійник палива, обігрів сидінь, гніздо переносної лампи на сидіння |
| Е108 | VIC (інтелектуальний центр автомобіля) |
| Е114 | Автономний обігрівач |
| Е117 | Освітлення для читання, попільничка, прилади |
| Е118 | Живлення реле системи керування двигуном |
| Е142 | Додаткове обладнання (аксесуари, що працюють без увімкнення запалювання) |
| Е145 | AGC-A |
| Е157 | AGS (централізована система мастила) |
| Е163 | Додаткове обладнання (аксесуари, що працюють із включенням запалювання) |
| Е168 | Додаткові мікрохвильові пристрої (відділення для зберігання, середнє верхнє) |
| Е170 | Підігрів палива |
| Е171 | Підігрів палива |
| Е172 | ABS/EBS транспортного засобу, що буксирується |
| Е189 | EBS |
| Е190 | ABS/EBS |
| Е199 | Інтардер ZF |
| Е277 | VIC (інтелектуальний центр автомобіля) |
| Е280 | VIC (інтелектуальний центр автомобіля) |
| Е301 | Автоматична коробка передач AS Tronic |
| Е350 | Електричні системи |
| Е351 | Електричні системи |
| Е357 | EAS (система додаткової обробки викидів) |
| Е368 | Контролює сідельно-зчіпний пристрій |
| Е369 | Розетка живлення 12 В |
| Е390 | Електронний модуль кузовної надбудови №1 (ВВМ – Body Builder Module) |
| Е396 | Електронний модуль кузовної надбудови №2 (ВВМ – Body Builder Module) |
| Е399 | Дверні перемикачі |
| Е400 | Дверні перемикачі |
| Е434 | Датчик NOx |
Відповіді на запитання про запобіжники
Чому однакові номери мають різне призначення?
Нумерація стосується конкретного блока та його виконання. Спочатку порівняйте фотографію, маркування й схему на кришці, потім звірте номер, номінал і опис кола. Порожня позиція в одній комплектації може використовуватися в іншій.
Як замінити запобіжник і що робити, якщо він знову перегорів?
Вимкніть запалювання та відповідне обладнання. Використовуйте запобіжник такого самого типу й номіналу, як зазначено в документації автомобіля; не встановлюйте потужніший і не використовуйте перемичку. Повторне перегорання може свідчити про несправність кола — спершу з’ясуйте причину.
